3차원 측정기(CMM) 완벽 가이드: 품질 관리의 절대 기준
CMM
3차원 측정기:
품질의 절대 기준
0.1마이크로미터의 오차도 허용하지 않는 검증.
설계된 도면(CAD)과 실제 제품(Part)의 차이를 완벽하게 증명하는 제조 품질의 최종 관문입니다.
1. 3차원 측정기(CMM)란? (Deep Dive)
CMM (Coordinate Measuring Machine)은 프로브(Probe)라는 센서를 이용하여 물체의 표면 위치를 점(Point) 데이터로 취득하고, 이를 통해 길이, 각도, 기하 공차(평면도, 진원도 등)를 정밀하게 계산해내는 장비입니다. 버니어 캘리퍼스나 마이크로미터가 1차원적인 거리만 측정한다면, CMM은 복잡한 형상의 3차원 공간 좌표를 읽어내어 설계 도면과의 일치 여부를 판정합니다.
2026년형 CMM 기술의 트렌드는 '인라인 계측(In-line Metrology)'과 '멀티 센서(Multi-sensor)'입니다. 온도와 진동이 통제된 측정실을 벗어나 생산 라인 바로 옆에서 전수 검사를 수행하는 내구성을 갖추고 있으며, 접촉식 프로브와 비접촉식 레이저 스캐너를 동시에 사용하여 정밀도와 속도를 모두 잡는 하이브리드 방식이 표준이 되고 있습니다.
품질 경영을 완성하는 3대 핵심 가치
1. 추적성 확보 (Traceability)
모든 측정 데이터는 국가 표준(National Standard)과 연결됩니다. CMM을 통해 검증된 성적서는 제품의 신뢰성을 보증하는 법적 효력을 가지며, ISO/IATF 인증 유지의 필수 조건입니다.
2. 역설계 지원 (Reverse Engineering)
도면이 없는 오래된 부품이나 경쟁사 제품의 형상을 스캐닝하여 CAD 데이터로 변환할 수 있습니다. 실물에서 디지털 쌍둥이(Digital Twin)를 만들어내는 리버스 엔지니어링의 핵심 도구입니다.
3. GD&T 정밀 검증 (Geometric Tolerance)
단순 치수뿐만 아니라 동심도, 직각도, 위치도 같은 복잡한 기하 공차(GD&T)를 정확하게 해석합니다. 조립 불량이 발생할 수 있는 미세한 뒤틀림이나 형상 오류를 사전에 걸러냅니다.
2. 기술 심층 분석: 구조별 특징 비교
측정물의 크기와 요구되는 정밀도에 따라 브릿지형, 갠트리형, 다관절 암형으로 구분됩니다.
1. 브릿지 타입 (Bridge Type)

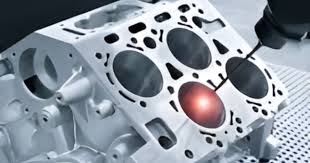

가장 보편적인 형태로, 'ㄷ'자 모양의 문형 구조물이 이동합니다. 강성이 높고 열변형에 강해 가장 높은 정밀도(1~2µm)를 보장합니다. 주로 항온 항습실(QC Room)에 설치되어 정밀 부품 검사에 사용됩니다.
2. 갠트리 타입 (Gantry Type)
초대형 구조물이 바닥 레일을 따라 이동하는 방식입니다. 측정 범위가 수 미터에 달해 자동차 차체, 항공기 날개, 풍력 블레이드 등 거대한 중량물을 측정할 때 유일한 대안입니다.
3. 다관절 암 / 레이저 (Portable Arm)
사람의 팔처럼 관절이 있는 이동식 측정기입니다. 장비를 들고 현장으로 이동하여 대형 금형이나 파이프 등을 즉석에서 찍어볼 수 있습니다. 정밀도는 떨어지지만 기동성이 압도적입니다.
| 구분 | 브릿지 (Bridge) | 갠트리 (Gantry) | 포터블 암 (Arm) |
|---|---|---|---|
| 측정 정밀도 | 최상 (0.5 ~ 2.0 µm) | 중상 (3.0 ~ 10 µm) | 보통 (20 ~ 50 µm) |
| 측정 범위 | 중소형 (500 ~ 2000mm) | 초대형 (3m ~ 20m 이상) | 반경 1.5 ~ 4.5m |
| 설치 환경 | 항온 항습실 필수 | 전용 기초 공사 필요 | 현장 어디든 가능 |
| 주요 용도 | 엔진 부품, 정밀 금형 | 자동차 차체, 항공기 | 금형 수정, 조립 지그 |
3. ROI 분석: 측정기가 버는 돈
CMM은 제품을 만들지는 않지만, 불량으로 인한 막대한 리콜 비용을 막아내는 '이익 수호자'입니다.
1. 품질 실패 비용 절감 (COQ)
리콜 비용 99% 예방조립 라인에서 발견되는 불량은 개당 1만 원의 손실이지만, 고객에게 인도된 후 발생하는 리콜은 기업의 존폐를 위협합니다. CMM은 출하 전 전수 검사를 통해 이러한 품질 리스크를 원천 차단합니다.
2. 검사 시간 단축 (Automation)
수동 대비 10배 고속숙련된 검사원이 수동 도구로 1시간 걸리던 측정을 CNC CMM은 5분 만에 완료합니다. 자동 프로그래밍을 통해 야간 무인 측정이 가능하여 인건비를 절감하고 검사 병목 현상을 해소합니다.
3. 데이터 자산화 (SPC Data)
공정 개선의 나침반측정된 데이터는 단순한 합격/불합격 판정을 넘어, SPC(통계적 공정 관리) 시스템으로 전송됩니다. 공구 마모 추세나 열변형 경향을 파악하여 불량이 나기 전에 가공 조건을 수정할 수 있게 합니다.
4. 도입 예산 가이드: 사양별 비용 (Budgeting)
측정 범위(XYZ 스트로크)와 프로브 헤드의 성능(회전/스캔)에 따라 가격 차이가 큽니다.
1. 수동/포터블 측정기 (Entry)
3,000만 원 ~ 8,000만 원작업자가 직접 손으로 프로브를 움직여 측정하는 방식입니다. 시제품 제작이나 금형 수정 현장에서 간편하게 사용하기 좋으나, 측정자의 숙련도에 따라 오차가 발생할 수 있습니다.
2. CNC 브릿지 측정기 (Standard)
1억 원 ~ 2억 5천만 원가장 널리 쓰이는 500~1000mm급 자동 측정기입니다. 자동 회전 헤드(PH10)와 스캐닝 프로브(SP25) 옵션을 포함한 가격이며, 정밀도 1.5µm 수준의 고성능 품질 관리가 가능합니다.
3. 하이엔드/초대형 갠트리 (Premium)
4억 원 ~ 수십억 원0.5µm급 초정밀 기준기(Reference)나 3미터 이상의 갠트리 타입입니다. 레이저 스캐너, 비전 센서 등 멀티 센서가 장착되며, 항공 우주나 F1 레이싱카 부품 등 타협 없는 품질이 요구될 때 사용됩니다.
5. Industry 4.0: 스마트 측정 기술
단순한 치수 확인을 넘어, 전체 형상을 컬러맵으로 시각화하고 AI가 불량을 판독하는 시대로 진화했습니다.
1. 샵 플로어 CMM (Shop Floor)
현장 완결형 측정온도 보정 기술과 내진동 설계를 통해 항온실이 아닌 가공 라인 바로 옆(Shop Floor)에 설치합니다. 가공 직후 즉시 측정하여 물류 이동 시간을 없애고 피드백 속도를 극대화합니다.
2. 비접촉 레이저 스캐닝
초당 100만 포인트 취득파란색 라인 레이저(Blue Laser)를 이용하여 닿지 않고 제품 형상을 긁어냅니다. 연성 재질(고무, 플라스틱)이나 복잡한 자유 곡면을 왜곡 없이 초고속으로 디지털화합니다.
3. 로봇 자동화 셀 (Robot Cell)
24시간 무인 검사협동 로봇이 가공기에서 제품을 꺼내 CMM에 로딩하고, 측정 후 양품/불량을 분류하여 적재하는 완전 자동화 시스템입니다. 스마트 팩토리의 품질 관리 최종 단계입니다.
6. 유지보수(PM): 1마이크론을 지키는 법
CMM은 살아있는 생물처럼 예민합니다. 공기, 온도, 청결도가 장비 수명의 전부입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 에어 베어링 (Air Supply) | 압축 공기의 수분과 오일 제거 필수. 필터가 오염되면 베어링이 긁혀(Scratch) 치명적 고장 유발. |
| 프로브 캘리브레이션 | 매일 아침 마스터 볼(Master Sphere)을 찍어 팁 지름과 위치를 보정해야 함. 팁 마모나 충격 감지. |
| 석정반 청소 (Cleaning) | 미세한 먼지도 에어 베어링의 적입니다. 전용 클리너로 가이드 면을 닦아 부상을 원활하게 유지. |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
온도 관리, 프로브 선정, 스캐닝 등 실무에서 가장 많이 고민하는 기술적 이슈들입니다.
Q. 측정실 온도는 꼭 20℃여야 하나요?
A. 금속은 온도 1℃ 변화에도 미세하게 늘어나거나 줄어듭니다(열팽창). 정밀도 5µm 이하를 보증하려면 20±2℃ 유지가 필수입니다. 현장형 CMM은 온도 보정 소프트웨어로 15~35℃에서도 정도를 유지합니다.
Q. 루비 팁(Ruby)과 실리콘 나이트라이드 팁의 차이는?
A. 붉은색 루비 팁이 표준이지만, 알루미늄을 스캐닝할 때는 루비 표면에 알루미늄이 들러붙는(Cohesion) 현상이 발생합니다. 알루미늄 측정 시에는 회색의 실리콘 나이트라이드(Si3N4) 팁을 써야 마모가 없습니다.
Q. 터치 트리거(Touch)와 스캐닝(Scanning) 중 뭐가 좋나요?
A. 단순 위치나 홀(Hole) 중심만 본다면 '톡' 찍는 터치 트리거가 빠르고 저렴합니다. 하지만 평면도, 진원도, 곡면 형상을 봐야 한다면 표면을 긁으며 수천 점을 읽는 스캐닝 프로브가 필수입니다.
8. 산업별 성공 도입 사례 (Case Study)
보이지 않는 오차를 잡아내어 완벽한 제품을 만드는 산업별 CMM 활용 사례입니다.
복잡하게 비틀린 제트 엔진의 터빈 블레이드를 검사하기 위해 5축 제어 헤드(REVO)를 도입했습니다. 측정 시간을 8시간에서 40분으로 단축하고, 비접촉 스캔보다 높은 정밀도로 효율 효율을 극대화했습니다.
엔진 블록 가공 라인 내부에 갠트리형 샵 플로어 CMM을 설치했습니다. 샘플링 검사가 아닌 100% 전수 검사를 실현하여, 가공 불량 발생 시 즉시 라인을 정지시키고 툴 보정값을 자동으로 전송합니다.
인공 관절의 곡면과 표면 거칠기를 측정하기 위해 고해상도 청색 레이저 스캐너를 적용했습니다. 연질의 폴리머 부품도 눌림 없이 측정하고, 역설계를 통해 환자 맞춤형 임플란트 정밀도를 확보했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
정밀 기기인 만큼 미세한 환경 변화에도 민감하게 반응합니다. 주요 문제와 해결책입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 정밀도 저하 (Drift) | 실내 온도 변화, 에어 베어링 유격, 팁 오염 | 항온기 점검, 팁 세척 및 마스터 볼 재교정(Re-calibration) |
| Z축 낙하 (Drop) | 에어 밸런스 실린더 압력 부족 또는 와이어 끊어짐 | 공압 공급 확인, Z축 밸런스 조절 및 비상 브레이크 점검 |
| 충돌 (Collision) | 프로그램 경로 설정 오류, 진입 속도 과다 | 안전 높이(Clearance Plane) 재설정 및 충돌 보호 마운트 장착 |
측정은 완벽을 향한 첫걸음입니다.
측정할 수 없으면 관리할 수 없고, 관리할 수 없으면 개선할 수 없습니다.
2026년형 스마트 CMM 솔루션으로 귀사의 품질 관리 수준을 '검사'에서 '보증'으로 격상시키십시오.
