교반기(Industrial Agitator) 완벽 가이드 : 혼합의 정석
산업용 교반기(Agitator):
완벽한 혼합의 메커니즘
액체와 고체의 균일한 융합 솔루션:
점도에 최적화된 임펠러 설계와 고성능 메카니컬 씰링 기술 완벽 분석
1. 교반기란 무엇인가? (Deep Dive)
산업용 교반기(Industrial Agitator)는 유체와 유체, 또는 액체와 고체 분말을 물리적으로 혼합하여 균일한 상태를 만드는 기계 장치입니다. 단순한 섞임을 넘어 화학 반응의 효율을 높이거나(Reaction), 액체 내 입자의 침전을 방지하고(Suspension), 탱크 내부의 온도를 균일하게 유지하는(Heat Transfer) 역할을 수행합니다.
2026년형 최신 교반 시스템은 'CFD(전산유체역학) 설계'를 기반으로 사각지대(Dead Zone)를 완전히 제거했습니다. 또한, 고진공 또는 고압 환경에서도 기밀을 유지하는 '드라이 메카니컬 씰(Dry Seal)'과 에너지 절감형 'IE4급 고효율 기어드 모터'를 탑재하여 운영 비용을 획기적으로 낮추고 있습니다.
정밀 교반이 제공하는 3가지 핵심 가치
1. 제품 품질의 균일화 (Homogeneity)
미세한 비중 차이가 있는 원료들을 완벽하게 분산시켜 생산 배치(Batch) 간의 품질 편차를 없앱니다. 고점도 화장품이나 정밀 화학 약품 제조의 필수 조건입니다.
2. 반응 시간 단축 (Reaction Speed)
최적화된 임펠러(날개) 설계를 통해 유동을 극대화함으로써 화학 반응 및 가열/냉각 시간을 단축합니다. 이는 공장 전체의 생산량(Throughput) 증대로 이어집니다.
3. 설비 안전 및 기밀 유지 (Safety)

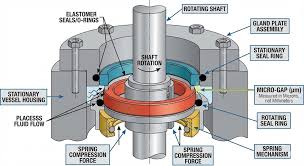

유해 가스나 고압 반응 시 외부 유출을 100% 차단하는 씰링 기술을 적용합니다. 마그네틱 커플링 방식은 샤프트 관통 부위가 없어 누설 리스크를 원천 봉쇄합니다.
2. 기술 심층 분석: 유동 패턴과 임펠러 기술
교반 효율은 임펠러의 형상과 그로 인해 발생하는 유동(Flow)의 방향에 의해 결정됩니다. 용도별 3대 핵심 기술 요소를 분석합니다.
1. 축방향 유동 (Axial Flow) 임펠러
프로펠러(Propeller)나 하이드로포일(Hydrofoil) 타입이 대표적입니다. 액체를 상하로 강력하게 순환시켜 침전 방지와 전체적인 혼합에 유리하며, 동력 대비 순환량이 매우 큽니다.
2. 방사방향 유동 (Radial Flow) 임펠러
터빈(Turbine)이나 패들(Paddle) 타입입니다. 중심에서 벽면으로 강한 전단력(Shear)을 발생시키며, 가스 분산(Aeration)이나 액체-액체 유화(Emulsification) 공정에 최적화되어 있습니다.
3. 고점도용 특수 임펠러 (Anchor/Helix)
벽면에 붙은 고점도 물질을 긁어내는 앵커 타입이나 스크류 형태의 헬리컬 리본을 사용합니다. 점도가 높은 수지나 식품 반죽 등에서도 사각지대 없는 흐름을 생성합니다.
| 구분 | 저점도 교반 (Water-like) | 중점도 교반 (Oil-like) | 고점도 교반 (Paste-like) |
|---|---|---|---|
| 추천 임펠러 | 프로펠러, 하이드로포일 | 피치드 패들, 터빈 | 앵커, 리본, 프레임 |
| 주요 목적 | 단순 혼합, 침전 방지 | 화학 반응, 열전달 | 균일 혼합, 벽면 스크래핑 |
| 회전 속도(RPM) | 고속 (300~1,800) | 중속 (60~300) | 저속 (10~60) |
| 씰링 방식 | 오일 씰, 그랜드 패킹 | 메카니컬 씰 (Single) | 메카니컬 씰 (Double/Mag) |
3. ROI 분석: 고효율 교반기 도입의 경제성
구형 교반기를 고효율 설계로 교체할 경우, 전력비 절감과 공정 시간 단축으로 단기간에 투자비 회수가 가능합니다.
| 비교 항목 | 표준형 교반기 (기존) | Dalpack 고효율 시스템 |
|---|---|---|
| 에너지 소비량 | 기준 (100%) | 최대 25% 절감 (IE4 모터 적용) |
| 혼합 완료 시간 | 60분 기준 | 40분 이내 (생산성 33% 향상) |
| 유지보수 비용 | 잦은 패킹 교체 및 누설 | 카트리지 씰 적용 (수명 3배 연장) |
연중무휴 가동하는 화학 반응 탱크의 경우, 고효율 교반기 도입 시 전력비 절감액만으로 **약 1.5년 내에 ROI**가 완료되며, 공정 단축에 따른 추가 생산 수익은 별도로 발생합니다.
4. 도입 예산 가이드: 용량 및 사양별 가격 (Budgeting)
탱크 용량과 유체의 점도, 압력/온도 조건에 따라 장비 사양과 가격이 결정됩니다.
1. 표준형 수처리 교반기 (Water Treatment)
150만 원 ~ 400만 원주요 사양: 1~3HP, SUS304 샤프트/패들. 응집조, 침전조 등 일반적인 수처리 시설의 단순 교반용으로 적합합니다.
2. 화학/식품용 반응 교반기 (Process Mixer)
800만 원 ~ 2,000만 원주요 사양: 메카니컬 씰 장착, SUS316L 위생 마감. 약품 반응, 식품 조리 탱크 등 기밀과 위생이 중요한 공정 표준 모델입니다.
3. 고점도/특수 환경 시스템 (Heavy Duty)
4,000만 원 이상 (별도 견적)주요 사양: 앵커+헬리컬 멀티 샤프트, 진공 대응, 유압 승강식. 고점도 수지, 화장품 크림 제조 등 고도의 기술이 집약된 시스템입니다.
5. Industry 4.0: 스마트 공정 데이터 연동
모터의 전류 변화와 유체의 온도를 실시간 분석하여 최적의 교반 시점을 자동으로 제어합니다.
- 점도 기반 속도 제어: 유체의 점도가 변함에 따라 인버터가 RPM을 미세 조정하여 모터 과부하를 방지하고 에너지를 최적화합니다.
- 실시간 씰 감시: 메카니컬 씰의 온도와 압력을 모니터링하여 액체 누설 징후를 사전에 포착, 중대 사고를 예방합니다.
- 예지 보전 알람: 베어링의 진동 패턴을 분석하여 교체 주기를 정확히 예측하고 유지보수 일정을 관리자에게 전송합니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 매일 (Daily) | 모터 이상 소음 및 발열 확인, 메카니컬 씰 누설 여부, 전원 단자 확인 |
| 매주 (Weekly) | 감속기 오일 레벨 점검, 샤프트 흔들림(Run-out) 육안 검사, 안전 볼트 체결 확인 |
| 분기 (Quarterly) | 감속기 오일 교체, 베어링 그리스 주입, 임펠러 마모 및 부식 상태 점검 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
Q. 교반 시 기포가 너무 많이 발생합니다.
A. 임펠러가 액체 수면에 가깝거나 RPM이 너무 높을 때 와류(Vortex)를 통해 공기가 흡입됩니다. 배플(Baffle)을 설치하여 와류를 억제하거나, 인버터로 회전 속도를 낮추어야 합니다.
Q. 씰(Seal) 부위에서 자꾸 액체가 샙니다.
A. 단순 그랜드 패킹 방식은 주기적 누설이 불가피합니다. 기밀성이 완벽한 '메카니컬 씰'로 교체하고, 샤프트의 진동(Vibration) 수치가 허용 범위 이내인지 정렬(Alignment)을 확인하십시오.
Q. 탱크 벽면에 원료가 달라붙어 섞이지 않습니다.
A. 일반 패들형으로는 해결이 어렵습니다. 벽면을 밀착하여 긁어주는 스크래퍼(Scraper)가 장착된 앵커형 임펠러를 도입하여 열전달 효율을 높여야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
CFD 유동 분석을 통해 3단 하이드로포일 임펠러를 설계하여, 0.5% 이내의 초정밀 분산을 달성하고 불량 배치를 전년 대비 80% 감소시켰습니다.
온도 감지 센서와 연동된 자동 속도 제어 교반기를 도입하여 점도 편차를 줄임으로써, 후속 공정인 충진기(Filler)의 정량 오차를 50% 개선했습니다.
기존 노후 교반기를 대구경 저속 고효율 모델로 교체하여, 침전물 발생을 완전히 막으면서도 연간 전력비 500만 원을 절감했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
교반기 운영 중 발생할 수 있는 주요 장애 현상과 엔지니어링 해결 가이드입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 사전 대책 및 해결 (Solution) |
|---|---|---|
| 심한 진동과 소음 | 샤프트 휨 또는 베어링 파손 | 다이얼 게이지로 샤프트 직도 점검 및 베어링 세트 즉시 교체 |
| 모터 과열 및 트립 | 유체 점도 상승 또는 과부하 | 인버터 주파수 하향 조절 또는 고마력 감속기로 교체 검토 |
| 씰 부위 발열 및 변색 | 윤활 부족 또는 냉각수 차단 | 씰 내부 플러싱(Flushing) 라인 점검 및 냉각수 유량 확인 |
| 혼합 성능 저하 | 임펠러 마모 또는 회전 방향 반대 | 모터 결선 확인(정회전) 및 임펠러 날개 끝단 마모도 측정 |
