핀홀검사기(Pinhole Detector):
미세 결함 제로(Zero)를 위한 엔지니어링
눈에 보이지 않는 10µm 구멍까지 포착:
고전압 방전(Spark)과 광학 비전(Vision) 기술의 완벽 분석
1. 핀홀(Pinhole)이란 무엇이며, 왜 위험한가? (Deep Dive)
핀홀(Pinhole)은 포장재, 코팅막, 절연체 등에 발생하는 바늘구멍 같은 미세한 결함을 말합니다. 육안으로는 식별이 어려운 직경 10µm ~ 500µm 수준의 이 구멍은 제품의 밀폐성(Hermetic Seal)과 차단성(Barrier Property)을 파괴하는 치명적인 원인이 됩니다. 식품의 경우 산소와 수분의 침투로 인한 부패를, 의약품의 경우 약효 변질을, 2차 전지의 경우 전해액 누출 및 화재를 유발할 수 있습니다.
2026년형 최신 핀홀검사기는 단순한 불량 선별을 넘어, 공정 전체의 품질을 모니터링하는 핵심 설비로 진화했습니다. 고전압을 이용한 절연 파괴(Dielectric Breakdown) 방식과 고해상도 카메라를 이용한 광학 검사(Optical Inspection) 방식을 통해, 분당 300m 이상의 고속 라인에서도 단 하나의 핀홀도 놓치지 않는 극한의 검출력을 제공합니다. 이는 HACCP, GMP, IATF 16949 등 엄격한 품질 규격을 만족하기 위한 필수 요건입니다.
산업별 핀홀 발생 시 치명적 리스크
- 식품/제약 (Retort/Pharma): 멸균 파우치나 블리스터 포장의 핀홀은 미생물 오염과 산화를 유발하여 전량 리콜 및 브랜드 신뢰도 추락으로 이어집니다.
- 2차 전지 (Battery): 분리막(Separator)의 핀홀은 양극과 음극의 단락(Short Circuit)을 일으켜 배터리 폭발 화재의 직접적인 원인이 됩니다.
- 화학/코팅 (Chemical): 저장 탱크나 배관의 라이닝(Lining) 핀홀은 강산/강염기 누출로 인한 환경 사고 및 설비 부식을 초래합니다.
- 전선/케이블 (Cable): 절연 피복의 핀홀은 누전 및 감전 사고, 통신 장애의 원인이 됩니다.
2. 기술 심층 분석: 고전압 방전 vs 광학 비전
핀홀검사기의 핵심 기술은 검사 대상물의 '전도성(Conductivity)'과 '투명도(Transparency)'에 따라 결정됩니다. 엔지니어는 생산 제품의 물성에 맞춰 스파크(Spark) 방식과 비전(Vision) 방식 중 최적의 솔루션을 선정해야 합니다.
| 구분 | 고전압 방전식 (High Voltage Spark) | 광학 비전식 (Optical Vision) |
|---|---|---|
| 작동 원리 | 절연체(필름)에 고전압(1~30kV) 인가 시, 핀홀 부위에서 스파크 방전 발생 감지 |
강한 빛(Backlight)을 조사하여, 핀홀을 통과한 빛(Light Leak)을 카메라로 감지 |
| 검출 대상 | 비전도성 재질 (플라스틱, 고무, 유리 등) ※ 전도성 기재 위 코팅막 검사 최적 |
빛이 투과되지 않는 불투명 재질 ※ 투명 필름은 특수 광학계 필요 |
| 검출 한계 | 극미세 핀홀 (1µm 이상) 검출 가능 두께에 따라 전압 조절 필요 |
카메라 해상도에 의존 (일반적 50µm 이상) 고속 라인 스캔 카메라 필요 |
| 장점 | 확실한 검출력, 투명/불투명 무관, 비접촉/접촉 방식 모두 가능 |
제품에 전기적 스트레스 없음, 핀홀 외 이물/스크래치 동시 검사 가능 |
| 단점 | 전도성 재질(알루미늄 호일 등) 단독 검사 불가, 오존 발생 가능성 |
투명한 제품 검사 난해, 조명 및 환경광 영향 받음 |
특히 알루미늄 파우치나 전도성 분리막의 경우, 금속성 때문에 일반적인 고전압 방식을 사용할 수 없습니다. 이 경우 접지 롤러를 이용한 특수 회로 구성이나, 적외선(IR) 센서를 활용한 하이브리드 광학 방식을 적용해야 합니다. 최근에는 AI 딥러닝을 적용하여 비전 검사의 과검(False Positive)을 줄이는 기술이 도입되고 있습니다.
3. ROI 분석: 리콜 비용 vs 설비 투자
핀홀로 인한 사고는 '1개의 불량'이 '전체 로트(Lot) 폐기'로 이어지는 치명적인 결과를 낳습니다. 핀홀검사기 도입 비용을 단순 설비 투자가 아닌, 기업의 생존을 위한 '리스크 관리 비용'으로 접근해야 합니다.
| 비교 항목 | 핀홀 사고 1회 발생 시 (미설치) | 핀홀검사기 도입 시 (투자) | 손익 분석 (Benefit) |
|---|---|---|---|
| 직접 비용 | 제품 회수 및 폐기 비용: 약 5억 원 (물류비, 재생산비, 배상금 포함) |
장비 구매 및 설치비: 약 3,000만 원 (표준형 인라인 모델 기준) |
+4.7억 원 리스크 헤지 (사고 1회 방어 시 15배 수익) |
| 브랜드 가치 | 소비자 신뢰 하락 및 거래 중단 매출 감소 예측 불가 |
품질 보증 마케팅 포인트: "100% 핀홀 전수 검사 완료" |
납품 자격 유지 및 경쟁력 확보 (대기업 납품 필수 요건) |
| 운영 효율 | 샘플링 검사 인력 및 시간 소모 전수 검사 불가능 |
실시간 인라인 전수 검사 생산 속도 저하 없음 |
품질 관리 인건비 절감 및 데이터 기반 공정 개선 |
4. 도입 예산 가이드: 사양별 적정 가격 (Budgeting)
핀홀검사기의 가격은 검사 방식(Spark vs Vision), 검사 폭(Width), 그리고 검출 정밀도에 따라 천차만별입니다. 예산 수립 시 검사 대상의 물성과 라인 속도를 정확히 파악해야 합니다.
💡 1. 보급형/탁상형 (Offline Lab): 500만 원 ~ 1,000만 원
주요 스펙: 수동 스파크 테스터, 핸디형 프로브, 최대 전압 10~15kV.
추천 용도: 연구소 샘플 테스트, 소량 생산 제품의 오프라인 검사, 대형 탱크/배관 라이닝 현장 검사. 작업자가 직접 프로브를 문지르며 검사하는 방식입니다.
💡 2. 표준형/인라인 스파크 (Inline Spark): 2,500만 원 ~ 4,000만 원
주요 스펙: 검사 폭 500~1,000mm, 핀홀 카운터, 알람 및 정지 기능, 연동 컨베이어.
추천 용도: 식품 포장지(필름), 고무 시트, 플라스틱 용기 생산 라인. 롤투롤(Roll-to-Roll) 장비나 제대기에 장착되어 연속적으로 검사합니다.
💡 3. 고성능/비전 시스템 (High-End Vision): 6,000만 원 ~ 1.5억 원
주요 스펙: 8K 라인 스캔 카메라, 특수 조명(UV/IR), AI 결함 분류 소프트웨어, 데이터 맵핑.
추천 용도: 2차 전지 분리막, 디스플레이 필름, 고속 인쇄 라인. 핀홀뿐만 아니라 이물, 젤, 스크래치 등 복합 결함을 동시에 검출하고 위치를 매핑(Mapping)합니다.
5. Industry 4.0: 스마트 팩토리 데이터 연동
핀홀 발생은 공정 이상을 알리는 신호입니다. 스마트 핀홀검사기는 검출된 핀홀의 위치(MD/TD 좌표)와 크기 정보를 실시간으로 기록하여, 전단 공정(압출, 코팅)의 문제를 역추적할 수 있게 합니다.
- 결함 매핑 (Defect Mapping): 롤 단위로 핀홀의 정확한 위치를 좌표로 저장하여, 후공정(슬리팅)에서 해당 부위만 정밀하게 제거할 수 있습니다.
- 실시간 트렌드 분석: 시간당 핀홀 발생 빈도가 설정된 임계치(Threshold)를 넘으면, 관리자에게 즉시 알람을 보내 설비를 점검하게 합니다.
- 데이터 로깅 (Data Logging): 검사 전압, 라인 속도, 검출 감도 등의 파라미터 변경 이력을 저장하여 Audit Trail을 확보합니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
핀홀검사기의 성능 저하는 곧 미검(Non-detection)으로 이어집니다. 특히 스파크 방식은 전극의 오염과 마모 관리가, 비전 방식은 렌즈와 조명의 청결 상태가 핵심입니다.
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 매일 (Daily) 가동 전 |
- 전극/렌즈 청소: 고전압 전극(브러쉬/체인)의 이물질 제거 및 카메라 렌즈 먼지 제거. - 테스트 운전: 표준 시편(인위적 핀홀 샘플)을 통과시켜 알람 및 리젝트 작동 확인. - 접지 확인: 장비 접지선 연결 상태 및 롤러의 통전성 확인. |
| 매주 (Weekly) |
- 전극 마모: 방전 전극의 마모 상태 확인 (탄화된 부분 교체). - 절연 롤러: 필름을 지지하는 절연 롤러 표면의 손상이나 오염 점검 (누설 전류 방지). - 조명 밝기: 비전 시스템 조명의 광량 저하 여부 확인. |
| 분기 (Quarterly) |
- 전압 캘리브레이션: 출력 전압(kV)이 설정값과 일치하는지 고전압 프로브로 측정. - 안전 장치: 인터락(Interlock) 도어 센서 및 비상 정지 버튼 작동 테스트. - 케이블 점검: 고전압 케이블의 피복 손상 및 커넥터 체결 상태 확인. |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
Q1. 핀홀이 없는데도 계속 알람이 울립니다. (가성 불량) 원인이 뭔가요?
A1. 가장 흔한 원인은 '습기'와 '표면 오염'입니다. 필름 표면에 수분이 있거나 전도성 이물질이 묻으면 핀홀이 없어도 전류가 흘러 스파크가 발생할 수 있습니다. 또한, 인가 전압(kV)을 제품 두께 대비 너무 높게 설정하면 절연 파괴가 일어나 멀쩡한 제품에 구멍을 낼 수도 있으니 적정 전압(두께 1mm당 약 1~3kV 권장)을 준수해야 합니다.
Q2. 알루미늄 증착 필름도 스파크 방식으로 검사 되나요?
A2. 일반적인 방식으로는 불가능합니다. 알루미늄 층이 전기를 통하게 하여 전체가 불량으로 인식됩니다. 이 경우, 금속층이 없는 면에만 전극을 대거나, '비접촉식 정전 용량' 방식을 사용하는 특수 모델을 써야 합니다. 가장 확실한 방법은 투과 조명을 이용한 '광학 비전' 방식입니다.
Q3. 오존(Ozone) 냄새가 나는데 괜찮은가요?
A3. 고전압 코로나 방전 시 오존이 발생할 수 있습니다. 밀폐된 공간에서는 작업자 건강에 해로울 수 있고 설비 부식을 유발합니다. 반드시 검사기 주변에 '오존 배기 장치(Exhaust)'를 설치하고, 환기 시스템을 가동해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
핀홀검사기는 단순한 필름 검사를 넘어 다양한 고부가가치 산업에서 품질을 보증하고 있습니다. 각 분야별 특화된 적용 사례를 확인하십시오.
🔴 문제점 (Problem): 삼계탕 등 레토르트 식품 포장재에 미세 핀홀이 발생하여 유통 중 내용물이 부패하고 팽창하는 클레임 빈발.
🟢 해결책 (Solution): 제대기(Pouch Making Machine) 라인에 15kV급 고전압 핀홀검사기 설치. 실링 부위와 원단 전체를 전수 검사하여 30µm 이상의 핀홀을 100% 제거. 클레임률 0% 달성.
🔴 문제점 (Problem): 배터리 분리막 생산 시 발생하는 미세한 구멍이나 얇아진 부분(Thin Spot)이 화재 위험을 초래함. 광학 방식으로는 투명한 분리막 검사가 어려움.
🟢 해결책 (Solution): 다채널 고전압 스파크 테스터 도입. 폭 2m 이상의 광폭 라인 전체를 커버하며, 핀홀뿐만 아니라 절연 내력이 약해진 부위까지 검출하여 배터리 안전성 등급 확보.
🔴 문제점 (Problem): 수액 백이나 알약 포장재(PVC/Alu)의 성형 과정에서 발생하는 크랙이나 핀홀로 인한 무균성 파괴 우려.

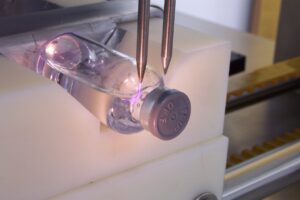

🟢 해결책 (Solution): 성형 후 충진 전 단계에서 비접촉식 고전압 누설 검사(HVLD) 적용. 용기를 파괴하지 않고도(Non-destructive) 100% 전수 검사를 수행하여 GMP 규정 준수.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
핀홀검사기는 환경에 민감합니다. 오동작 발생 시 기계 고장보다는 외부 요인을 먼저 점검해야 합니다. 주요 증상별 대처법을 매뉴얼화하십시오.
| 트러블 현상 (Symptom) | 원인 분석 (Cause) | 사전 대책 및 해결 (Solution) |
|---|---|---|
| 연속 알람 (Continuous Alarm) 정상 구간에서도 계속 울림 |
1. 전극 오염(도전성 물질) 2. 절연 롤러 파손 3. 습도 과다 (결로) |
- 청소: 전극과 롤러를 알코올로 세척. - 교체: 절연성이 깨진 롤러 교체. - 환경: 제습기 가동 및 히팅 롤러로 습기 제거. |
| 미검출 (Non-detection) 핀홀이 그냥 통과됨 |
1. 전압 설정 너무 낮음 2. 라인 속도 너무 빠름 3. 접지 불량 |
- 전압 상향: 재질 두께에 맞는 권장 전압으로 재설정. - 접지 보강: 제품 하단 접지 롤러(Ground Roller) 접촉 상태 확인. - 속도 조절: 검사기 반응 속도에 맞춰 라인 속도 조정. |
| 정전기 쇼크 작업자가 따끔거림을 느낌 |
1. 잔류 전하 제거 미흡 2. 차폐(Shielding) 부족 |
- 제전 장치: 검사기 후단에 정전기 제거 바(Ionizer) 설치 필수. - 안전 커버: 검사 구역에 인터락이 적용된 안전 커버 설치. |
🚀 보이지 않는 0.01% 까지
단 하나의 핀홀도 허용하지 않는 무결점 품질 관리.
2026년형 스마트 핀홀검사기로 귀사의 제품을 완벽하게 보호하고 고객의 신뢰를 지키십시오.
지금 바로 Dalpack의 검사 장비 전문가와 함께 귀사의 포장 재질과 공정 속도에 최적화된 핀홀 검사 솔루션을 무료로 상담해 보세요.
🔍 샘플 테스트 및 견적 문의
