진공 펌프(Vacuum Pump) 완벽 가이드: 무(無)의 힘
Vacuum Pump
진공 펌프:
무(無)의 힘
밀폐된 공간의 기체를 제거하여 산업 공정의 기초를 만듭니다.
오일 로터리부터 터보 분자 펌프까지, 반도체와 2차전지 생산의 필수 유틸리티.
1. 진공 펌프(Vacuum Pump)란? (Deep Dive)
진공 펌프(Vacuum Pump)는 밀폐된 용기 내부의 기체 분자를 외부로 배출하여 압력을 대기압보다 낮게 만드는 기계 장치입니다. 단순히 공기를 빼는 것을 넘어, 반도체 증착(Deposition)이나 식각(Etching) 공정에서 불순물을 제거하고 플라즈마 생성을 돕거나, 식품 포장 시 산소를 제거하여 부패를 막는 등 산업 현장의 환경을 제어하는 핵심적인 역할을 담당합니다.
2026년형 진공 기술의 트렌드는 '오일 프리(Oil-free)'와 '에너지 절감'입니다. 오일을 사용하는 습식 펌프가 가진 역류 오염 문제를 해결하기 위해 스크류(Screw)나 스크롤(Scroll) 방식의 건식 펌프(Dry Pump)가 표준으로 자리 잡았으며, 공정 부하에 따라 모터 회전수를 자동으로 조절하는 인버터 제어 기술이 적용되어 전력 소비를 최대 50%까지 절감하는 친환경 고효율 장비가 주류를 이루고 있습니다.
성능을 결정하는 3대 핵심 지표
1. 배기 속도 (Pumping Speed)
단위 시간당 펌프가 배출할 수 있는 기체의 부피(L/min 또는 CFM)를 의미하며, 챔버의 크기와 목표 진공도에 맞춰 적절한 용량을 선정해야 공정 대기 시간을 줄이고 생산성(Throughput)을 확보하여 전체 라인의 효율을 극대화할 수 있습니다.
2. 도달 압력 (Ultimate Pressure)
펌프가 만들 수 있는 가장 낮은 압력 상태로, 기계적 구조의 기밀성과 배기 방식에 따라 결정되며 저진공(Low), 고진공(High), 초고진공(UHV) 등 공정이 요구하는 진공 수준을 충족시키기 위해 펌프의 종류를 결정짓는 가장 중요한 스펙입니다.
3. 내화학성 (Chemical Resistance)
반도체나 화학 공정에서 배출되는 독성 가스나 산성 증기에 펌프 내부가 부식되지 않고 견디는 능력으로, 접가스 부위에 특수 코팅(Teflon/Ni)을 하거나 퍼지(Purge) 가스를 주입하여 내부를 보호함으로써 장비 수명을 연장하고 안전사고를 예방합니다.
2. 기술 심층 분석: 습식(Wet) vs 건식(Dry)
오일 사용 여부는 청정도와 유지보수 비용을 결정하는 가장 큰 요인입니다. 최근에는 반도체뿐만 아니라 식품 분야도 건식으로 전환되는 추세입니다.
1. 오일 로터리 베인 (Oil Rotary Vane)
오일이 회전하는 베인과 하우징 사이의 틈새를 메워 기밀을 유지하고 윤활 작용을 하는 방식으로, 구조가 간단하고 초기 도입 비용이 저렴하여 높은 진공도를 얻을 수 있지만, 배기구로 오일 미스트가 나오거나 역류 위험이 있어 클린룸 환경에는 부적합합니다.
2. 건식 펌프 (Dry Pump - Screw/Scroll)
오일이나 물 같은 작동 유체 없이 정교하게 가공된 스크류나 스크롤의 회전만으로 기체를 이송하는 방식으로, 챔버 오염이 전혀 없고 유지보수 주기가 길어 반도체, 디스플레이, 제약 등 청정도가 생명인 첨단 산업 분야의 표준 장비로 사용됩니다.
3. 터보 분자 펌프 (TMP - Turbo Molecular)
비행기 제트 엔진처럼 생긴 블레이드가 분당 수만 회로 초고속 회전하며 기체 분자를 쳐내는 운동량 전달 방식으로, 대기압에서는 작동하지 못해 보조 펌프(Backing Pump)가 필요하지만, 10^-9 Torr 이하의 초고진공을 만드는 데 필수적인 하이엔드 장비입니다.
| 구분 | 오일 로터리 (Wet) | 건식 (Dry) | 터보 분자 (TMP) |
|---|---|---|---|
| 작동 유체 | 진공 오일 필수 | 없음 (Air/Water Cooling) | 없음 (고속 회전) |
| 청정도 | 낮음 (오일 역류 위험) | 높음 (Contamination Free) | 매우 높음 |
| 진공 범위 | 저진공 ~ 중진공 | 저진공 ~ 중진공 | 고진공 ~ 초고진공 |
| 주요 용도 | 냉동공조, 일반 산업 | 반도체, 식품, 제약 | 증착, 분석기기 |
3. ROI 분석: 오일 펌프 vs 드라이 펌프
초기 투자비는 드라이 펌프가 높지만, 잦은 오일 교체와 폐유 처리 비용을 고려하면 장기적으로는 드라이 펌프가 경제적입니다.
| 비교 항목 | 오일 펌프 (Rotary) | 드라이 펌프 (Dry) | 개선 효과 (Benefit) |
|---|---|---|---|
| 유지보수 주기 | 3 ~ 6개월 (오일 교체) | 1 ~ 2년 (오버홀) | 다운타임 및 인건비 절감 |
| 환경 비용 | 폐유/필터 처리비 발생 | 발생 안 함 | 환경 규제 대응 용이 |
| 제품 수율 | 오일 오염 리스크 있음 | 오염 원천 차단 | 공정 불량률 감소 |
4. 도입 예산 가이드: 용량별 가격대 (Budgeting)
배기 속도와 진공 도달 능력에 따라 가격 차이가 큽니다. 실험실용 소형부터 반도체 라인용 대형 펌프까지의 시세입니다.
1. 실험실/에어컨용 (Small Rotary)
20만 원 ~ 80만 원 (Set)배기 속도 100~200 L/min급의 소형 오일 펌프입니다. 에어컨 설치 기사나 대학 실험실에서 데시케이터(Desiccator) 감압용으로 주로 사용되며, 구조가 단순하고 가벼워 이동이 편리하지만 정기적인 오일 보충이 필요한 보급형 장비입니다.
2. 산업용 드라이 펌프 (Industrial Dry)
500만 원 ~ 2,000만 원 (Unit)배기 속도 500~2,000 L/min급의 스크롤 또는 스크류 방식 펌프입니다. 식품 동결 건조, 2차전지 전극 건조, 진공 포장 라인 등에 사용되며, 오일 관리가 필요 없고 24시간 연속 운전이 가능한 내구성을 갖춘 산업용 표준 모델입니다.
3. 고진공/반도체용 (TMP + Backing)
1,500만 원 ~ 5,000만 원 (System)초고진공이 필요한 반도체/디스플레이 증착 장비용 시스템입니다. 메인 펌프인 TMP와 이를 받쳐주는 드라이 펌프, 그리고 정밀 제어 컨트롤러가 한 세트로 구성되며, 부식성 가스 대응 옵션이 추가될 경우 가격은 억대까지 상승할 수 있습니다.
5. Industry 4.0: 스마트 진공 제어
펌프가 스스로 상태를 진단합니다. 진동과 온도를 감시하여 베어링 파손을 예측하고, 인버터로 에너지를 아낍니다.

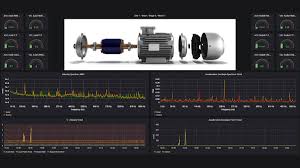

- 예지 보전 (PdM): 모터의 전류 파형이나 베어링의 진동 스펙트럼을 AI가 분석하여, 펌프가 멈추기 전에 고장 징후를 사전에 알립니다.
- 가변 속도 제어 (VSD): 목표 진공도에 도달하면 모터 속도를 줄여 진공을 유지하는 방식으로, 정속 운전 대비 최대 50%의 에너지를 절감합니다.
- 원격 제어: 현장에 가지 않고도 중앙 관제실(SCADA)에서 다수의 펌프를 일괄 제어하고, 알람 발생 시 즉시 대응할 수 있습니다.
6. 유지보수(PM): 오일과 씰이 생명
오일 펌프는 오일 색깔만 봐도 건강 상태를 알 수 있습니다. 드라이 펌프는 팁 씰(Tip Seal) 마모 관리가 핵심입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 오일 관리 (Wet) | 오일 레벨 및 변색(갈색/검정) 확인, 오일 미스트 필터 교체 |
| 씰/베어링 (Dry) | 스크롤 팁 씰 마모 시 가루 발생 확인, 베어링 이상 소음 청진 |
| 배관/연결부 | O-링 경화 및 균열 점검, 흡입구 필터 막힘 청소 (진공도 저하 원인) |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
진공이 안 잡히거나 연기가 나는 현상은 현장에서 가장 빈번한 문제입니다. 원인과 해결책을 제시합니다.
Q. 목표 진공도까지 압력이 안 떨어집니다.
A. 펌프 용량이 부족하거나 챔버 어딘가에서 공기가 새는 리크(Leak)가 발생했을 확률이 높습니다. 헬륨 디텍터나 비눗물로 배관 연결부의 누설을 점검하고, 오일 펌프라면 오일 양이 부족하거나 오염되어 기밀성이 떨어졌는지 확인해야 합니다.
Q. 배기구에서 하얀 연기(White Smoke)가 나옵니다.
A. 오일 로터리 펌프의 오일 미스트 필터(Oil Mist Filter)가 수명을 다해 오일 증기를 걸러내지 못하는 상황입니다. 즉시 필터를 교체해야 하며, 만약 필터 교체 후에도 연기가 난다면 펌프 내부의 과도한 마모나 오일 순환 계통의 문제를 의심해야 합니다.
Q. 펌프가 너무 뜨겁고 소음이 큽니다.
A. 과부하가 걸렸거나 냉각 시스템(공냉 팬 또는 냉각수)에 문제가 생긴 경우입니다. 흡입구 필터가 막혀 펌프가 무리하고 있는지 확인하고, 냉각수 유량이 정상인지 점검해야 하며, 베어링에서 '고로록' 하는 소리가 난다면 즉시 가동을 멈추고 수리를 맡겨야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
반도체, 식품, 기초 과학 분야에서 용도에 맞는 진공 펌프를 도입하여 공정 효율을 혁신한 사례입니다.
식각 공정에서 발생하는 강산성 부산물로 인해 펌프 내부가 부식되어 잦은 고장이 발생하자, 접가스 부위가 특수 코팅된 내산성 스크류 드라이 펌프를 도입하여 내구성을 확보했습니다. 이를 통해 펌프 교체 주기를 6개월에서 2년으로 연장하고, 예기치 않은 라인 중단(Down-time) 사고를 획기적으로 줄였습니다.
조리된 뜨거운 가정 간편식(HMR)을 빠르게 식혀 세균 번식을 막기 위해, 수분을 급격히 증발시켜 온도를 낮추는 대용량 진공 냉각 시스템을 구축했습니다. 결과적으로 냉각 시간을 기존 4시간에서 30분으로 단축하여 생산성을 8배 높이고, 맛과 식감을 그대로 유지한 고품질 제품을 생산하게 되었습니다.
입자 가속기 빔 라인의 방해물을 제거하기 위해 우주 공간과 유사한 초고진공 환경이 필요해지자, 이온 펌프와 터보 분자 펌프를 직렬 연결한 다단 배기 시스템을 설계하여 적용했습니다. 이를 통해 10^-10 Torr 수준의 극한 진공도를 안정적으로 유지하며 정밀 물리 실험의 신뢰성을 확보했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
진공도 저하는 대부분 기밀 불량이나 유지보수 소홀에서 비롯됩니다. 정기 점검이 최선입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 진공도 헌팅 (Fluctuation) | 수분/용매 유입, 벨트 슬립 | 가스 밸러스트(Gas Ballast) 개방, 구동 벨트 장력 조절 |
| 소음/진동 증가 | 커플링 파손, 베어링 마모 | 축 정렬(Alignment) 확인 및 커플링 스파이더 교체 |
| 기동 불량 (Trip) | 저온 오일 점도 상승, 고착 | 펌프 예열(Warming up), 오버홀을 통한 내부 세척 |
