MFC(Mass Flow Controller) 완벽 가이드: 정밀 제어의 심장
Mass Flow Controller
MFC (질량유량제어기):
정밀 제어의 심장
온도와 압력의 변화에도 흔들리지 않는 정확한 유량 제어.
반도체 미세 공정과 바이오 산업의 수율을 결정짓는 핵심 계측 기기.
1. MFC(Mass Flow Controller)란? (Deep Dive)
MFC(Mass Flow Controller)는 기체나 액체의 흐름을 단순한 부피(Volume)가 아닌 질량(Mass) 단위로 측정하고 정밀하게 제어하는 장치입니다. 반도체 제조 공정에서 챔버(Chamber) 내에 반응 가스를 주입할 때, 0.1 sccm(분당 표준 세제곱센티미터)의 미세한 오차도 허용하지 않는 극한의 정확성을 제공합니다.
2026년형 MFC의 기술 트렌드는 '압력 변화에 강한 PI(Pressure Insensitive)' 기술과 '실시간 자가 진단' 기능입니다. 외부 배관의 압력 변동(Crosstalk)에 영향을 받지 않고 즉각 반응하며, 센서의 드리프트(Drift) 현상을 스스로 감지하여 예지 보전 데이터를 상위 시스템에 전송합니다.
공정 수율을 높이는 3대 핵심 가치
1. 질량 기반 제어 (Mass Accuracy)
기체는 온도와 압력에 따라 부피가 변하지만 질량은 변하지 않습니다. MFC는 열전달 원리나 코리올리 힘을 이용하여 분자의 개수(질량)를 직접 제어하므로 환경 변화에도 일정한 가스 공급량을 보장합니다.
2. 초고속 응답 속도 (Fast Response)
가스 주입 신호를 보낸 후 실제 유량이 목표치에 도달하는 시간(Settling Time)을 0.5초 이내로 단축하여, 식각(Etching)이나 증착(Deposition) 공정의 사이클 타임을 줄이고 생산성을 극대화합니다.
3. 넓은 제어 범위 (Dynamic Range)
하나의 장비로 미세 유량부터 대유량까지 커버하는 넓은 턴다운 비(Turndown Ratio, 100:1 이상)를 제공하여, 다양한 공정 레시피에 유연하게 대응하고 장비 교체 비용을 절감합니다.
2. 기술 심층 분석: 열식 vs 차압식 vs 코리올리
어떤 센서 기술을 사용하느냐에 따라 정확도와 반응 속도가 달라집니다. 공정 특성에 맞는 최적의 방식 선택 가이드입니다.

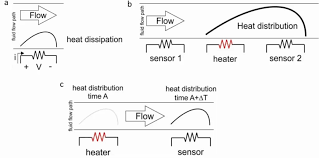

1. 열식 MFC (Thermal)
가스가 흐를 때 뺏어가는 열량을 측정하는 가장 보편적인 방식입니다. 미세 유량 측정에 유리하고 가격이 합리적이지만, 가스 종류가 바뀔 때마다 변환 계수(Gas Factor)를 적용해야 하는 단점이 있습니다.
2. 차압식 MFC (Pressure Based)
오리피스(Orifice) 전후의 압력 차이를 측정하여 유량을 계산합니다. 응답 속도가 매우 빠르고 압력 변동에 강해 최신 반도체 공정에서 선호되지만, 구조가 복잡하고 가격이 비쌉니다.
3. 코리올리 MFC (Coriolis)
유체가 흐를 때 발생하는 진동(코리올리 힘)을 이용합니다. 가스의 종류나 물성(밀도, 열용량)에 상관없이 '진짜 질량'을 측정할 수 있어 액체 소스나 혼합 가스 제어에 탁월합니다.
| 구분 | 열식 (Thermal) | 차압식 (Pressure) | 코리올리 (Coriolis) |
|---|---|---|---|
| 측정 원리 | 열전달량 측정 | 차압(ΔP) 측정 | 직접 질량 측정 |
| 응답 속도 | 보통 (1~2초) | 매우 빠름 (<0.5초) | 빠름 |
| 가스 의존성 | 높음 (Factor 필요) | 높음 | 없음 (Multi-gas) |
| 주요 용도 | 일반 산업, CVD | Etching, ALD | 액체 소스, 혼합 가스 |
3. ROI 분석: 수동 밸브 vs MFC 도입
사람이 밸브를 돌리는 것과 MFC가 제어하는 것의 차이는 '품질의 일관성'입니다. 불량률 감소가 곧 이익입니다.
| 비교 항목 | 수동 니들 밸브 | MFC (Digital) | 개선 효과 (Benefit) |
|---|---|---|---|
| 제어 정확도 | 작업자 감에 의존 (±5%) | 정밀 제어 (±0.5%) | 공정 불량률 95% 감소 |
| 재현성 | 매번 다름 | 항상 일정함 | 제품 품질 균일화 |
| 데이터 관리 | 수기 기록 (누락 발생) | 실시간 로그 저장 | 이력 추적 및 품질 증빙 |
4. 도입 예산 가이드: 사양별 가격대 (Budgeting)
요구되는 정밀도와 통신 방식에 따라 가격 차이가 큽니다. 과잉 스펙을 피하고 공정에 맞는 모델을 선정해야 합니다.
1. 보급형 아날로그 MFC (Entry)
대당 50만 원 ~ 100만 원0~5V 전압으로 제어하는 기본형 모델입니다. ±1.0% 수준의 정확도를 가지며, 대학 연구실이나 단순 가스 치환 장비, 퍼지(Purge) 라인 등에 주로 사용됩니다.
2. 산업용 디지털 MFC (Standard)
대당 150만 원 ~ 250만 원RS-485나 DeviceNet 통신을 지원하는 모델입니다. ±0.5%의 높은 정확도와 멀티 가스(Multi-gas) 기능을 지원하여, 일반적인 산업용 코팅기나 분석 장비에 적합합니다.
3. 반도체용 하이엔드 MFC (High-end)
대당 300만 원 ~ 500만 원 이상EtherCAT과 같은 초고속 통신과 PI(압력 보상) 기능이 탑재된 최고 사양 모델입니다. 10ms 이하의 반응 속도를 보장하며, 최첨단 반도체 증착/식각 장비에 필수적입니다.
5. Industry 4.0: 스마트 팩토리와 MFC
MFC는 단순한 부품이 아닙니다. 공정의 혈관을 흐르는 가스 데이터를 수집하여 장비의 건강 상태를 알려주는 센서입니다.
- 자동 영점 조정 (Auto Zero): 공정이 쉴 때 스스로 영점(Zero Point)을 확인하고 보정하여, 장시간 운전에도 정확도를 유지합니다.
- 가스 누설 감지: 유량 지시값이 없는데 밸브가 열려있거나, 반대로 닫혀있는데 흐름이 감지되면 즉시 알람을 울려 사고를 예방합니다.
- 이종 가스 전환: 하나의 MFC로 질소(N2), 산소(O2), 아르곤(Ar) 등 다양한 가스 설정을 소프트웨어로 즉시 변경할 수 있습니다.
6. 유지보수(PM): 교정 및 오염 관리
미세한 센서관이 막히면 정확도가 틀어집니다. 정기적인 교정과 필터 관리가 수명을 결정합니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 정기 교정 (Calibration) | 1년 주기로 기준기(Master Meter)와 비교하여 오차 보정 |
| 인라인 필터 | 가스 배관 내 불순물 유입 방지용 필터 주기적 교체 |
| 제로 드리프트 확인 | 가스를 차단한 상태에서 유량 값이 0인지 수시로 점검 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
가스 종류 변경 시 대처법, 설치 방향 등 현장에서 가장 많이 묻는 기술적 질문들입니다.
Q. 질소(N2)용 MFC에 산소(O2)를 흘려도 되나요?
A. 가능하지만 유량 값이 틀려집니다. 가스마다 비열비가 다르기 때문에 '가스 변환 계수(CF, Conversion Factor)'를 곱해서 값을 환산해야 합니다. 최신 디지털 MFC는 메뉴에서 가스 종류만 바꾸면 자동으로 보정됩니다.
Q. 수직으로 설치해도 되나요?
A. 열식 센서는 대류 현상의 영향을 받으므로 수평 설치가 원칙입니다. 부득이하게 수직으로 설치해야 한다면, 반드시 제조사에 요청하여 '수직 설치용'으로 캘리브레이션(보정)된 제품을 받아야 오차를 줄일 수 있습니다.
Q. 전원을 켜고 바로 사용해도 되나요?
A. 열식 MFC는 센서가 열적 평형 상태에 도달해야 정확한 값을 냅니다. 전원 인가 후 최소 15~30분 정도의 '워밍업(Warm-up)' 시간을 가진 뒤 사용하는 것을 강력히 권장합니다.
8. 산업별 성공 도입 사례 (Case Study)
반도체, 바이오, 에너지 등 정밀 제어가 필수적인 하이테크 산업에서의 활용 사례입니다.
반응 속도가 0.1초 이내인 초고속 압력식 MFC를 도입하여 원자층 증착(ALD) 공정의 가스 펄스(Pulse)를 정밀 제어했습니다. 그 결과 웨이퍼 박막 두께의 불균형을 해결하고 수율을 5% 이상 향상시켰습니다.
세포 배양 바이오리액터에 투입되는 산소와 이산화탄소의 비율을 MFC로 자동 제어했습니다. 미생물 성장에 최적화된 환경을 24시간 일정하게 유지하여 백신 원료 생산량을 극대화했습니다.
수소와 공기의 유량을 MFC로 정밀하게 조절하여 다양한 운전 조건에서의 연료전지 스택 성능을 테스트했습니다. 수동 조작 시 발생하던 데이터 오차를 없애고 실험 신뢰도를 확보했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
잘 쓰면 약이지만, 잘못 쓰면 공정을 망칩니다. 현장에서 빈번한 문제와 해결책입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 유량 헌팅 (출렁임) | 입구 압력이 너무 높거나 낮음 | 레귤레이터로 권장 차압(Differential Pressure) 맞춤 |
| 제로값 틀어짐 | 센서 오염 또는 설치 각도 문제 | 가스 퍼지(Purge) 후 오토 제어 실행 및 수평 설치 확인 |
| 지시값 오차 발생 | 가스 종류 변경 미반영 | MFC 메뉴에서 실제 사용하는 가스 종류(Gas Type)로 변경 |
