블리스터 포장기(Blister Packaging Machine) 완벽 가이드: 제약과 소비재의 표준
Blister Packaging Machine
고속 블리스터 포장기:
안전과 효율의 캡슐화
분당 600 블리스터의 초고속 생산 능력.
Alu-Alu 냉간 성형부터 비전 검사까지, GMP가 요구하는 완벽한 포장 프로세스.
1. 블리스터 포장기(Blister Machine)란? (Deep Dive)
블리스터 포장기(PTP Machine)는 정제(Tablet)나 캡슐(Capsule)을 플라스틱 또는 알루미늄 포켓에 개별 포장하는 제약 산업의 필수 설비입니다. 습기와 오염으로부터 약품을 완벽하게 보호하고, 사용자가 하나씩 눌러서 꺼낼 수 있는 편의성을 제공합니다.
2026년형 장비는 서보 모터 기반의 '플랫 실링(Flat Sealing)' 기술을 적용하여 접착 균일도를 높이고, AI 비전 시스템을 내장하여 결함 제품을 실시간으로 선별 배출합니다.
제약 포장의 3대 핵심 가치
1. 차단성 (Barrier Protection)
PVC, PVDC, Aclar, Alu-Alu 등 다양한 소재를 사용하여 산소와 수분을 완벽하게 차단합니다. 의약품의 유통기한과 효능을 보존하는 가장 중요한 기능입니다.
2. 교차 오염 방지 (GMP Compliance)
발코니(Balcony) 타입 설계를 적용하여 구동부와 생산부를 물리적으로 분리했습니다. 이물질 혼입을 막고 청소가 용이하여 까다로운 GMP 규정을 충족합니다.
3. 유연성 (Quick Changeover)
툴리스(Tool-less) 설계로 금형 교체 시간을 30분 이내로 단축했습니다. 다품종 소량 생산이 많은 최신 제약 트렌드에 최적화된 솔루션입니다.
2. 기술 심층 분석: 성형과 실링의 조화
포장 품질은 얼마나 정밀하게 성형하고, 얼마나 확실하게 밀봉하느냐에 달려 있습니다. 핵심 메커니즘을 분석합니다.

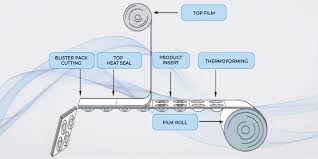

1. 열성형 vs 냉간성형 (Thermo vs Cold)
PVC 필름은 열을 가해 부드럽게 만든 후 성형(Thermoforming)하고, 알루미늄 호일은 상온에서 강한 압력으로 눌러 성형(Cold Forming)합니다. 제품 특성에 따라 선택 가능합니다.
2. 플랫 실링 (Platen Sealing)
평판 형태의 열판이 필름 전체를 한 번에 눌러 접착합니다. 접착 면적이 넓고 압력이 균일하여 기밀성(Leak-proof)이 매우 뛰어납니다.
3. 로터리 실링 (Rotary Sealing)
회전하는 롤러 사이로 필름을 통과시켜 연속적으로 접착합니다. 접촉 시간이 짧아 열 영향을 최소화해야 하는 제품이나 초고속 생산 라인에 적합합니다.
| 구분 | 열성형 (Thermoforming) | 냉간성형 (Cold Forming) | 로터리 실링 (Rotary) |
|---|---|---|---|
| 주요 소재 | PVC, PVDC (투명) | Alu-Alu (불투명) | 모든 소재 가능 |
| 차단성 | 보통 (수분 투과 가능) | 최상 (완전 차단) | 해당 없음 |
| 생산 속도 | 보통 | 느림 (성형 시간 필요) | 매우 빠름 |
| 주요 용도 | 일반 정제, 캡슐 | 흡습성 강한 약물 | 대량 생산 품목 |
3. ROI 분석: 자재 절감과 불량 감소
포장 자재(Foil)는 생산 원가의 큰 비중을 차지합니다. 스마트 레이아웃 설계로 자재 손실을 줄이는 것이 ROI의 핵심입니다.
| 비교 항목 | 구형 기계식 장비 | 최신 서보형 장비 | 개선 효과 (Benefit) |
|---|---|---|---|
| 자재 손실 (Scrap) | 여백(Web) 과다 발생 | 최적 배치 (Edge 최소화) | 포장재 비용 15% 절감 |
| 가동률 (OEE) | 품종 교체 시 2시간 소요 | 툴리스 교체 30분 | 가동 시간 20% 증가 |
| 불량률 | 실링 불량, 빈 포켓 발생 | 비전 검사로 100% 선별 | 리콜 리스크 제거 |
4. 도입 예산 가이드: 규모별 적정 솔루션 (Budgeting)
생산량(CPM: Cycles Per Minute)과 포장 방식(Alu-Alu 여부)에 따라 설비 등급이 나뉩니다.
1. 연구소/소량 생산용 (Lab Scale)
5,000만 원 ~ 1억 원사양: 20~40 CPM. 반자동 또는 저속 자동. 임상 시험용 샘플 생산이나 다품종 소량 생산에 적합한 컴팩트 모델입니다.
2. 중속 표준형 (Standard Production)
2억 원 ~ 4억 원사양: 150~300 블리스터/분. 플랫 실링 방식. 대부분의 제약사에서 주력으로 사용하는 안정적인 양산 장비입니다.
3. 초고속/카토너 연동형 (High Speed Line)
5억 원 이상사양: 600 블리스터/분 이상. 로터리 실링. 후단의 카토너(Cartoner)와 통합되어 박스 포장까지 논스톱으로 처리하는 풀 라인입니다.
5. Industry 4.0: 스마트 패키징 & 트랙 앤 트레이스
단순 포장을 넘어 개별 제품의 이력을 추적하고 설비 상태를 모니터링하는 디지털 트윈 기술이 적용됩니다.
- 핀홀 감지 시스템: 알루미늄 호일의 미세한 구멍(Pinhole)을 고전압 센서로 감지하여, 기밀성이 깨진 불량 포장재를 사전에 제거합니다.
- 자동 충전 제어: 정제 공급 호퍼의 수위를 센서로 감지하고, 공급 바이브레이터의 진동 세기를 자동으로 조절하여 빈 포켓(Empty Pocket)을 방지합니다.
- 예지 보전: 실링 스테이션의 압력 변화나 커팅 나이프의 마모도를 모니터링하여, 부품 파손 전에 교체 시기를 알려줍니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
블리스터 머신은 열과 압력을 다루는 정밀 기계입니다. 금형의 상태와 실링부의 평탄도 관리가 품질의 핵심입니다.
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 매일 (Daily) | 실링 롤러/플레이트 테프론 코팅 상태 확인, 커팅 칼날 이물질 제거 |
| 주간 (Weekly) | 성형 금형 에어 벤트(Air Vent) 청소, 필름 이송 그리퍼 장력 확인 |
| 월간 (Monthly) | 실링 압력 캘리브레이션, 히터 온도 분포 측정, 구동 체인 급유 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
현장에서 자주 발생하는 실링 불량, 컬링 현상, 포켓 터짐 문제에 대한 전문적인 해결 가이드입니다.
Q. 실링 무늬(Knurling)가 선명하지 않고 흐릿합니다.
A. 실링 압력이 부족하거나 온도가 낮은 경우입니다. 압력을 높이고, 그래도 안 되면 실링 플레이트의 평탄도나 오염 여부를 확인하십시오. 테프론 코팅이 벗겨졌을 수도 있습니다.
Q. 블리스터 팩이 휘어집니다. (Curling)
A. 상부 알루미늄 호일과 하부 PVC 필름의 열수축률 차이 때문입니다. 쿨링 스테이션(Cooling Station)의 온도를 낮추거나, 필름의 장력(Tension)을 조절하여 밸런스를 맞춰야 합니다.
Q. Alu-Alu 성형 시 호일이 찢어집니다.
A. 성형 깊이가 너무 깊거나, 성형 속도가 너무 빠를 때 발생합니다. 성형 펀치(Punch)의 모서리 R값을 부드럽게 수정하거나, 점진적으로 성형하는 2단 성형 공법을 적용해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
제약사, 건기식 업체, 제과 업체가 블리스터 포장기를 통해 어떻게 제품 가치를 높였는지 확인해 보십시오.
습기에 매우 민감한 신약 포장을 위해 냉간 성형(Alu-Alu) 라인을 도입했습니다. 투습도를 '0'에 가깝게 유지하여 유통기한을 2년에서 3년으로 연장했습니다.
비타민, 오메가3 등 서로 다른 모양의 알약을 한 팩에 담기 위해 다중 공급 피더(Multi-Feeder) 시스템을 구축했습니다. 하루 한 팩 컨셉으로 마케팅 대박을 터뜨렸습니다.
대량 생산되는 껌 포장을 위해 로터리 실링 방식의 초고속 라인을 도입했습니다. 분당 1,000팩 이상의 생산 속도를 달성하며 원가 경쟁력을 확보했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
포장 불량은 곧바로 폐기 손실로 이어집니다. 주요 불량 현상의 원인을 파악하고 신속하게 대응하는 방법입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 포켓 찌그러짐 | 금형 온도 과다, 냉각 부족 | 성형 온도 하향 조정, 칠러(Chiller) 순환 점검 |
| 제품 누락 (Empty) | 피더(Feeder) 막힘, 브릿지 현상 | 피더 진동 세기 조절, 브러시 회전 속도 최적화 |
| 커팅 위치 불량 | 필름 미끄러짐, 인덱스 오차 | 서보 모터 위치 보정, 아이마크 센서 감도 조절 |
