산업용 센서(Industrial Sensors) 완벽 가이드: 기계의 오감(五感)
Industrial Sensors
산업용 센서:
기계의 오감(五感)
위치, 압력, 온도를 감지하여 설비를 깨웁니다.
기본적인 근접 센서부터 지능형 IO-Link까지, 자동화 라인을 완성하는 핵심 입력 장치.
1. 산업용 센서(Industrial Sensors)란? (Deep Dive)
산업용 센서(Industrial Sensors)는 제조 현장에서 발생하는 물리적, 화학적 현상(유무, 거리, 압력, 온도 등)을 감지하여 전기적 신호로 변환해 주는 장치입니다. PLC나 컨트롤러가 기계를 제어하기 위해 필요한 가장 기초적인 입력 데이터를 제공하며, 과거의 단순한 ON/OFF 스위치 역할을 넘어 현재는 대상 물체의 재질, 색상, 미세한 변위까지 판별하는 고정밀 계측기로 진화했습니다.
2026년형 센서 시장의 트렌드는 'IO-Link(양방향 통신)'와 '소형화'입니다. 단순히 감지 신호만 보내는 것이 아니라 센서 자체의 상태 정보나 파라미터 데이터를 상위 시스템과 주고받는 스마트 센서가 표준이 되고 있으며, 장비의 소형화 추세에 맞춰 앰프 내장형 초소형 센서들이 개발되어 협소한 공간에도 쉽게 설치할 수 있게 되었습니다.
신뢰성 있는 감지를 위한 3대 핵심 가치
1. 정밀도 (Accuracy)
미세 공정의 허용 오차가 나노 단위로 줄어듦에 따라, 고분해능 센서 소자와 노이즈 제거 알고리즘을 적용하여 측정값의 신뢰성을 극한으로 높이고, 환경 변화에도 흔들림 없는 정밀 제어를 실현하여 불량률을 획기적으로 낮춥니다.
2. 응답 속도 (Response Time)
고속 생산 라인에서 물체의 이동 속도가 빨라짐에 따라, 센서의 감지 및 신호 처리 속도를 마이크로초(µs) 단위로 단축하여 고속으로 지나가는 물체도 놓치지 않고 포착함으로써 병목 현상 없는 실시간 동기화를 보장합니다.
3. 내환경성 (Durability)
고온, 고압, 진동, 절삭유 등 가혹한 산업 현장의 환경적 요인에 대응하기 위해, 하우징을 금속으로 강화하고 내부 회로를 완전 몰딩 처리하여 IP67 이상의 방수/방진 등급을 확보함으로써 고장 없이 긴 수명을 유지합니다.
2. 기술 심층 분석: 근접 vs 포토 vs 스마트
감지 대상의 재질과 거리에 따라 센서 종류가 결정됩니다. 금속은 근접, 장거리는 포토, 데이터는 스마트 센서가 답입니다.

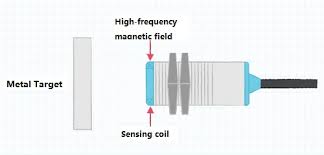

1. 근접 센서 (Proximity Sensor)
금속 물체가 고주파 자기장 내에 접근할 때 발생하는 유도 전류의 변화를 감지하는 원리로, 비접촉 상태에서도 금속 유무를 정확히 판별하여 기계적 마모 없이 반영구적인 수명을 제공하므로 지그(Jig) 안착 확인이나 리미트 스위치 대용으로 널리 쓰입니다.

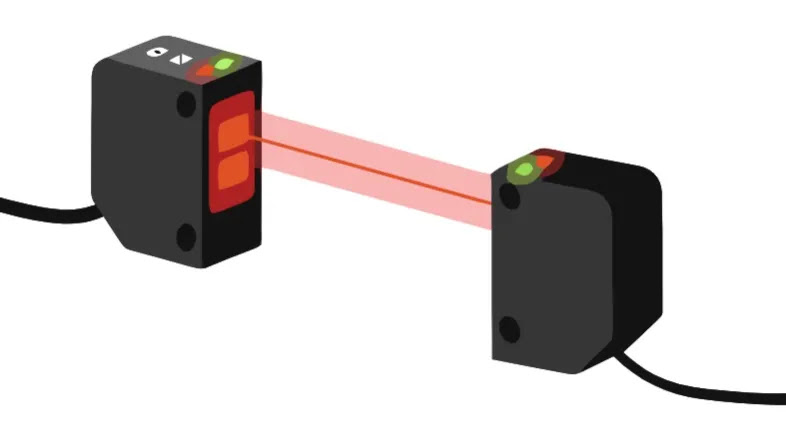

2. 포토 센서 (Photoelectric Sensor)
투광부에서 쏘아 보낸 빛이 물체에 반사되거나 가려지는 광량의 변화를 수광부에서 감지하는 방식으로, 재질에 상관없이 장거리 검출이 가능하여 물류 라인의 박스 감지나 투명체 검출 등 다양한 환경에서 표준 감지 솔루션으로 활용됩니다.
3. 스마트 센서 (IO-Link)
단순한 ON/OFF 신호뿐만 아니라 센서의 상태 정보와 파라미터 데이터를 디지털 통신으로 주고받는 기술로, 케이블 단선이나 렌즈 오염 같은 이상 징후를 스스로 진단하여 상위 시스템에 알림으로써 예기치 않은 설비 정지를 막는 예지 보전을 가능하게 합니다.
| 구분 | 근접 센서 (Inductive) | 포토 센서 (Photoelectric) | 스마트 센서 (IO-Link) |
|---|---|---|---|
| 감지 대상 | 금속 (철, SUS 등) | 모든 물체 (빛 반사/차광) | 설정된 모든 대상 |
| 감지 거리 | 짧음 (수 mm ~ 수 cm) | 김 (수 cm ~ 수십 m) | 센서 원리에 따름 |
| 주요 특징 | 내유/내환경성 우수 | 비접촉, 재질 무관 | 양방향 데이터 통신 |
| 주요 용도 | 위치 결정, 금속 감지 | 통과 감지, 유무 판별 | 예지 보전, 원격 설정 |
3. ROI 분석: 기계식 스위치 vs 전자식 센서
물리적 접점이 없는 센서는 초기 비용이 들지만, 유지보수 비용과 교체 주기를 고려하면 훨씬 경제적입니다.
| 비교 항목 | 리미트 스위치 (기계식) | 근접/포토 센서 (전자식) | 개선 효과 (Benefit) |
|---|---|---|---|
| 수명 | 접점 마모 (수십만 회) | 반영구적 (수억 회) | 교체 공수 및 비용 절감 |
| 검출 속도 | 느림 (수십 ms) | 매우 빠름 (수 µs) | 고속 라인 대응 가능 |
| 신뢰성 | 먼지/습기에 취약 | 몰딩 처리 (내환경성) | 오작동 및 고장 감소 |
4. 도입 예산 가이드: 종류별 단가 (Budgeting)
센서의 종류와 감지 거리, 그리고 특수 기능(방수, 내열, 통신) 유무에 따라 가격 차이가 큽니다. 오토닉스, 옴론 등 범용 브랜드 기준입니다.
1. 범용 근접 센서 (Standard Inductive)
2만 원 ~ 5만 원 (Per Unit)가장 흔하게 쓰이는 원통형(M8, M12, M18) 근접 센서입니다. 국산 제품의 가성비가 매우 뛰어나며, 단순한 위치 감지나 금속 부품의 유무를 확인하는 용도로 자동화 장비 한 대에 수십 개씩 들어가는 기본 소모품입니다.
2. 포토/광화이버 센서 (Photoelectric)
5만 원 ~ 15만 원 (Per Unit)빛을 이용해 물체를 감지하는 센서로, 앰프 내장형 포토 센서나 미세한 물체를 감지하는 광화이버 센서가 포함됩니다. 배경 억제(BGS) 기능이나 투명체 검출 전용 모델은 가격이 더 높지만, 오검출을 줄여 전체 시스템의 신뢰도를 높여줍니다.
3. 하이엔드/변위 센서 (Laser/Displacement)
50만 원 ~ 200만 원 이상 (Set)레이저를 이용해 물체의 높이나 두께를 마이크로미터 단위로 측정하는 변위 센서나, 문자를 판독하는 비전 센서입니다. 단순 감지를 넘어 품질 검사(QA) 용도로 사용되며, 전용 컨트롤러와 함께 구성되어 높은 정밀도와 고기능을 제공합니다.
5. Industry 4.0: IO-Link의 혁명
센서와 컨트롤러 사이의 '마지막 1미터'를 디지털화합니다. 센서가 고장 나면 알림을 보내고, 교체 시 설정값을 자동 복구합니다.
- 원격 파라미터 설정: 생산 제품이 바뀔 때마다 작업자가 일일이 센서 감도를 조절할 필요 없이, PLC에서 설정값을 일괄 다운로드하여 공정 전환 시간을 단축합니다.
- 단선 감지: 센서 케이블이 끊어지거나 연결이 느슨해지면 즉시 상위 시스템에 알람을 보내, 원인 파악 시간을 줄이고 신속한 복구를 돕습니다.
- 자동 교체 기능: 고장 난 센서를 동일한 새 제품으로 교체하면, 마스터가 저장해 둔 기존 설정값을 자동으로 새 센서에 덮어씌워 별도의 세팅 없이 바로 가동합니다.
6. 유지보수(PM): 닦고 조이는 기본
센서 오작동의 80%는 오염과 위치 틀어짐입니다. 간단한 점검만으로도 수명을 크게 늘릴 수 있습니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 렌즈 청소 | 포토 센서 투/수광부의 먼지 및 기름때 제거 (감도 저하 방지) |
| 체결 상태 | 진동으로 인한 너트 풀림 확인, 감지 거리 및 각도 재조정 |
| 케이블 | 가동부 케이블의 피복 손상 및 커넥터 접촉 불량 점검 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
오작동이나 간섭 문제는 설치 환경에 대한 이해가 필요합니다. 현장에서 가장 많이 겪는 문제와 해결책입니다.
Q. 센서가 아무것도 없는데 자꾸 감지 신호를 보냅니다. (오동작)
A. 주변의 강한 조명이나 반사 재질로 인해 센서가 오작동하는 경우, 편광 필터가 내장된 미러 반사형 센서를 사용하거나 배경 억제(BGS) 기능을 설정하여 타겟 물체와의 거리 차이를 명확히 구분함으로써 배경의 영향을 차단하고 타겟만 정확하게 검출하도록 보정해야 합니다.
Q. NPN과 PNP 출력의 차이는 무엇인가요?
A. 지역별 PLC 입력 방식의 차이로 인해 발생하며, 아시아권은 주로 0V(GND)를 신호로 쓰는 NPN 방식을, 유럽권은 24V를 신호로 쓰는 PNP 방식을 선호하므로, 구매 전 장비의 제어기(PLC) 사양을 반드시 확인하고 정확한 출력 타입을 선정해야 회로 파손을 막을 수 있습니다.
Q. 센서 두 개를 나란히 뒀더니 서로 간섭을 합니다.
A. 여러 개의 센서를 인접하게 설치할 때 서로의 발광 주파수가 간섭을 일으켜 오동작할 수 있으므로, 투광 주파수를 서로 다르게 설정하는 상호 간섭 방지 기능을 켜거나 센서 간의 물리적 거리를 충분히 이격시켜 설치함으로써 신호 충돌을 원천적으로 방지해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
용접 로봇 라인, 물류 센터, 반도체 장비 등 각 환경에 특화된 센서 솔루션을 통해 어떻게 공정 효율을 높였는지 확인해 보십시오.
아크 용접 시 튀는 불꽃(Spatter)이 센서에 달라붙어 감지 거리가 짧아지고 잦은 교체가 발생하는 문제를 해결하기 위해, 불소 코팅이 된 내스패터 근접 센서를 도입하여 내구성을 강화했습니다. 이를 통해 센서 표면에 이물질이 붙는 것을 방지하고 청소 주기를 3배 이상 늘려, 용접 라인의 가동률을 획기적으로 향상시켰습니다.
다양한 크기의 택배 박스 부피를 고속으로 측정하여 적재 효율을 높이기 위해, 컨베이어 라인 위에 다중 빔 에어리어 센서(Light Curtain)와 레이저 스캐너를 설치하여 화물이 지나가는 순간 가로, 세로, 높이를 측정했습니다. 결과적으로 화물 정보를 디지털화하여 운송비를 최적화하고 분류 작업의 속도를 20% 높였습니다.

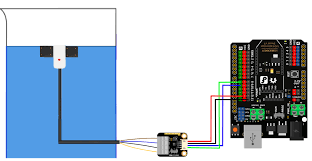

부식성이 강한 화학 약액(Chemical)의 수위를 비접촉으로 안전하게 측정하기 위해, 탱크 외벽에 부착하여 내부 액체를 감지할 수 있는 정전 용량형 레벨 센서를 적용하여 누수 위험을 없앴습니다. 이를 통해 고가의 약액 오염을 방지하고 센서가 화학 물질에 직접 닿지 않아 유지보수 비용을 절감하는 안정적인 공급 시스템을 구현했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
헌팅 현상이나 케이블 단선은 가장 흔한 문제입니다. 증상별 원인과 조치 방법입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 헌팅 (Chattering) | 감지 경계선상 진동, 전원 노이즈 | 히스테리시스 구간 활용, 노이즈 필터 설치 |
| 항상 ON/OFF | 내부 회로 고장(단락/단선), 용접됨 | 센서 교체 및 부하 전류 용량 재검토 |
| 감도 저하 | 렌즈 오염, 광축 틀어짐 | 렌즈 청소 및 투/수광부 광축 정렬(Alignment) |
작은 센서가 큰 변화를 만든다.
데이터의 시작점이자 자동화의 끝.
2026년형 스마트 센서 솔루션으로 귀사의 설비를 더 똑똑하고 예민하게 업그레이드하십시오.
