1. 로더/언로더(Loader/Unloader)란? (Deep Dive)
로더/언로더는 생산 라인의 맨 앞과 맨 뒤에 배치되어, 매거진(Magazine), 카세트(Cassette), 트레이(Tray)에 담긴 자재를 한 개씩 분리하여 다음 공정 장비로 투입하거나, 완성된 제품을 다시 용기에 적재하는 자동 이송 설비입니다. 작업자의 수작업을 대체하여 생산 속도를 일정하게 유지하고 오염을 방지합니다.
2026년형 모델은 자재의 폭(Width) 변경을 자동으로 수행하는 '오토 티칭(Auto Teaching)' 기능과, 무인 운반차(AGV)와 도킹하여 자재를 자동으로 교환하는 '스마트 핸드오버' 기술이 적용되었습니다.
물류 자동화의 3대 핵심 가치
1. 택트 타임 준수 (Productivity)
메인 설비가 쉬지 않고 가동되도록 자재를 끊김 없이 공급합니다. 듀얼 매거진이나 버퍼(Buffer) 시스템을 적용하여 자재 교체 시간(Changeover)을 '0'으로 만듭니다.
2. 품질 보호 (Damage Free)
사람의 손이 닿지 않아 정전기(ESD)나 파티클 오염을 방지합니다. 또한, 핸들링 중 발생할 수 있는 찍힘이나 떨어뜨림 사고를 원천 차단하여 수율을 높입니다.
3. 무인화 대응 (Automation Ready)
AGV나 OHT(천장 이송 장치)와 통신하며 자재가 부족하거나 꽉 찼을 때 자동으로 운반 요청 신호를 보냅니다. 완전 무인 공장(Lights-out Factory)의 기초가 됩니다.
2. 기술 심층 분석: 핸들링 방식의 종류
이송하는 제품의 형태(PCB, 웨이퍼, 낱개 부품)에 따라 잡는 방식과 기구 구조가 달라집니다. 주요 방식을 분석합니다.
1. 매거진 방식 (Magazine Type)
PCB 기판이나 리드프레임을 슬롯이 있는 랙(Rack)에 담아 이송합니다. 푸셔(Pusher)가 밀어내거나 벨트가 당겨오는 구조이며, SMT 라인의 표준 방식입니다.
2. 진공 흡착 방식 (Vacuum Suction)

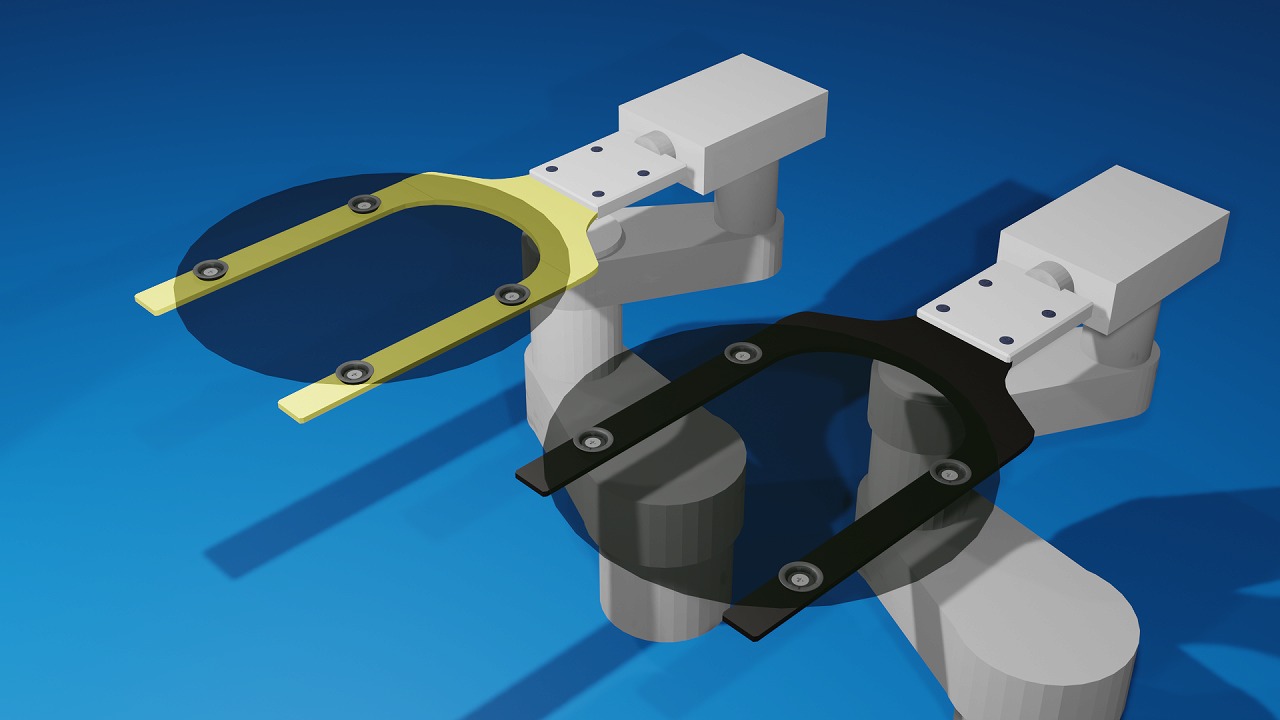

웨이퍼나 유리 기판처럼 얇고 깨지기 쉬운 제품을 진공 패드로 들어 올려 이송합니다. 베르누이(Bernoulli) 척을 사용하면 비접촉으로도 이송이 가능합니다.
3. 트레이/픽앤플레이스 (Tray/Robot)
사출물이나 칩 부품을 팔레트나 트레이에 배열할 때 사용합니다. 직교 로봇이나 다관절 로봇이 적용되어 복잡한 적재 패턴도 소화합니다.
| 구분 | 매거진 (Magazine) | 진공 흡착 (Vacuum) | 그리퍼 (Gripper) |
|---|---|---|---|
| 대상 제품 | PCB, Leadframe | Wafer, Glass, Film | 무거운 부품, 박스 |
| 이송 속도 | 빠름 (순차 공급) | 보통 (Pick & Place) | 보통 |
| 주요 이슈 | Jam(걸림) 방지 | 흡착 흔적, 파손 주의 | 파지력 조절 |
| 적용 산업 | SMT, 반도체 후공정 | 반도체 전공정, 디스플레이 | 자동차, 일반 조립 |
3. ROI 분석: 인건비 절감과 가동률 상승
단순 반복적인 자재 투입/배출 업무를 자동화하면, 작업자는 고부가가치 관리 업무에 집중할 수 있습니다.
| 비교 항목 | 수동 투입 (Manual) | 자동 로더 (Auto) | 개선 효과 (Benefit) |
|---|---|---|---|
| 인건비 | 라인당 전담 인원 필요 | 1명이 5~10개 라인 관리 | 인건비 80% 절감 |
| 설비 가동률 | 작업자 부재 시 정지 | 24시간 연속 가동 | 생산량 15% 증대 |
| 품질 사고 | 낙하, 지문 오염, 역투입 | 센서 기반 정밀 제어 | 핸들링 불량 제로화 |
4. 도입 예산 가이드: 산업별 적정 솔루션 (Budgeting)
취급하는 자재의 종류와 클린룸 등급, AGV 연동 여부에 따라 장비 가격이 결정됩니다.
1. PCB 매거진 로더 (SMT Standard)
500만 원 ~ 1,000만 원사양: 1~3단 매거진 랙. 공압 실린더 방식. SMT 라인의 가장 기본적인 장비로 가성비가 뛰어나고 설치가 간편합니다.
2. 웨이퍼/글래스 로더 (Cleanroom)
3,000만 원 ~ 8,000만 원사양: Class 100 대응, 로봇 암 적용. 파티클 발생을 억제하는 특수 소재와 정밀 제어가 들어간 클린룸 전용 고가 장비입니다.
3. 커스텀 로봇 셀 (High-End)
1억 원 이상사양: 다관절 로봇, 비전 카메라, 트레이 체인저 포함. 비정형 부품을 정렬하거나 복잡한 적재 패턴을 수행하는 맞춤형 시스템입니다.
5. Industry 4.0: 스마트 핸들링과 연결성
로더/언로더는 물류 로봇(AGV/AMR)과 생산 설비 사이의 인터페이스 역할을 수행합니다.
- 자동 폭 조절 (Auto Width): 생산 모델이 변경되면(Model Change), MES 지령을 받아 컨베이어 레일의 폭을 자동으로 조절합니다.
- 버퍼링 기능 (Buffering): 후속 공정 장비가 알람으로 멈췄을 때, 제품을 임시 저장(Stacking)하여 전 공정이 멈추지 않게 합니다.
- AGV 핸드오버: AGV와의 도킹 정밀도를 높이기 위해 가이드 핀이나 비전 센서를 사용하여 매거진 이적재 사고를 방지합니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
로더/언로더는 구동부가 많은 기계 장비입니다. 센서 오작동과 기구부 마모는 라인 멈춤(Jam)의 주원인입니다. 정기적인 점검이 필수입니다.
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 매일 (Daily) | 매거진/트레이 안착 센서 감도, 푸셔 실린더 동작 상태, 진공 패드 청결 |
| 주간 (Weekly) | 이송 벨트 장력 및 마모 확인, 스토퍼(Stopper) 위치 확인, 에어 압력 점검 |
| 월간 (Monthly) | 볼 스크류 및 LM 가이드 구리스 도포, 체인 텐션 조절, 전기 배선 정리 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
현장에서 가장 빈번하게 발생하는 PCB 걸림, 흡착 에러, 통신 문제에 대한 원인 분석과 해결 가이드입니다.
Q. PCB가 매거진에서 나오다가 자꾸 걸립니다. (Jam)
A. 매거진의 슬롯이 휘었거나, 푸셔(Pusher)의 높이가 맞지 않는 경우입니다. 매거진 정기 검사를 수행하고, 푸셔가 기판의 정중앙을 밀도록 위치를 조정하십시오. 기판의 휨(Warpage)도 원인이 됩니다.
Q. 진공 흡착 패드가 자국(Mark)을 남깁니다.
A. 패드 재질이 제품과 맞지 않거나 오염된 경우입니다. 정전기 방지(ESD) 고무나 PEEK 재질로 교체하고, 주기적으로 알코올 세척을 해야 합니다. 흡착 파괴(Blow) 압력을 낮추는 것도 방법입니다.
Q. 설비 간 통신(SMEMA)이 안 됩니다.
A. 케이블 핀맵(Pin-map)이 맞는지 확인하십시오. 보통 1번/2번 핀이 신호선입니다. 또한, 앞 설비가 'Board Available' 신호를 주는지, 뒤 설비가 'Machine Ready' 신호를 주는지 I/O 체크를 해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
SMT, 반도체, 물류 현장에서 자동 로딩 시스템이 어떻게 생산 효율을 극대화했는지 확인해 보십시오.
커넥터 등 이형 부품 공급을 위해 다관절 로봇과 트레이 체인저를 도입했습니다. 작업자가 2시간마다 트레이만 채워주면 되어 인건비를 70% 절감했습니다.
서로 다른 등급의 웨이퍼를 분류하여 카세트에 담는 작업을 자동화했습니다. OCR 비전으로 ID를 인식하고 진공 로봇으로 분류하여 휴먼 에러를 0%로 만들었습니다.
포장이 끝난 무거운 박스를 파렛트에 적재하는 공정에 갠트리(Gantry) 로더를 적용했습니다. 근골격계 질환 산재 리스크를 없애고 출하 속도를 30% 높였습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
장비가 멈추면 라인 전체가 섭니다. 센서 오감지나 기구적 걸림 발생 시 신속하게 복구하는 매뉴얼입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 매거진 승강 에러 | 모터 과부하, 피치(Pitch) 설정 오류 | 브레이크 점검, 매거진 슬롯 간격(10mm/20mm) 재설정 |
| 제품 낙하/이탈 | 진공 압력 부족, 그리퍼 미끄러짐 | 진공 발생기(Ejector) 청소, 그리퍼 패드 교체 |
| 더블 피딩 (2장 투입) | 자재끼리 붙음(Stiction), 정전기 | 에어 블로어(Separation Air) 추가, 이오나이저 설치 |
