스파이럴 컨베이어(Spiral Conveyor) 완벽 가이드: 수직 물류의 혁명
Spiral Conveyor System
스파이럴 컨베이어:
공간을 지배하는 수직 이송
단 2㎡의 면적으로 10m 높이까지 연속 이송.
엘리베이터의 간헐적 운송 한계를 넘어서는 초고속 수직 물류 솔루션.
1. 스파이럴 컨베이어(Spiral Conveyor)란? (Deep Dive)
스파이럴 컨베이어는 나선형 계단처럼 회전하며 화물을 수직으로 이송하는 연속 반송 장비입니다. 수직 리프트(Elevator)가 한 번에 하나씩 짐을 나르는 '간헐적 방식'인 반면, 스파이럴은 멈춤 없이 대량의 물동량을 처리하는 '연속 방식'입니다.
2026년형 모델은 '모듈형 슬랫(Slat)' 구조를 적용하여 마찰 소음을 65dB 이하로 낮추고, '자동 장력 조절(Auto Tensioning)' 장치를 통해 체인 늘어짐을 스스로 보정하여 유지보수 주기를 2배로 늘렸습니다.
수직 물류의 3대 핵심 가치
1. 공간 효율성 (Space Saving)
일반 경사 컨베이어(Inclined Belt)가 10m 높이를 올라가려면 30m 이상의 긴 공간이 필요하지만, 스파이럴 컨베이어는 직경 2~3m의 공간만 있으면 충분합니다.
2. 높은 처리량 (High Throughput)
제품을 끊임없이 흘려보낼 수 있어 시간당 3,000개 이상의 박스를 처리할 수 있습니다. 병목 현상(Bottleneck) 없는 고속 라인에 필수적입니다.
3. 단일 구동 (Single Drive)
복잡한 제어 없이 단 하나의 모터로 전체 트랙을 구동합니다. 동기화가 필요 없고 에너지 소비가 적으며, 제어가 매우 간편합니다.
2. 기술 심층 분석: 마찰과 장력의 제어
나선형으로 회전하는 체인의 마찰 저항을 줄이고 부드럽게 구동하는 것이 기술력의 핵심입니다.

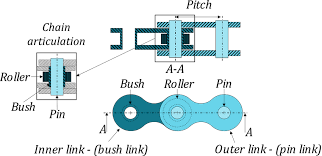

1. 롤링 마찰 기술 (Rolling Friction)
체인 하부에 베어링 롤러를 장착하여, 슬라이딩 방식 대비 마찰 계수를 1/10로 줄였습니다. 이는 모터 부하를 줄이고 체인 수명을 획기적으로 연장합니다.
2. 오버랩핑 슬랫 (Overlapping Slats)
회전 구간에서 슬랫들이 서로 부채꼴로 겹쳐지도록 설계하여, 빈틈을 없앴습니다. 작은 물건이나 비닐 포장이 틈새에 끼는 것을 완벽하게 방지합니다.
3. 하이브리드 체인 (Hybrid Chain)
강도가 필요한 링크 부분은 스틸(Steel)로, 제품이 닿는 상판은 고강도 플라스틱(Engineering Plastic)으로 제작하여 내구성과 저소음을 동시에 잡았습니다.
| 구분 | 수직 반송기 (Lifter) | 경사 컨베이어 (Belt) | 스파이럴 컨베이어 |
|---|---|---|---|
| 이송 방식 | 간헐적 (Stop & Go) | 연속적 | 연속적 (고속) |
| 설치 공간 | 작음 | 매우 큼 (경사각 제한) | 작음 (수직 적층) |
| 처리 능력 | 낮음 (~1,000/hr) | 높음 | 매우 높음 (~3,600/hr) |
| 주요 용도 | 무거운 파렛트 | 저층 간 이동 | 박스, 병, 파우치 |
3. ROI 분석: 공간 가치와 운영 효율
스파이럴 컨베이어 도입은 단순한 장비 구매가 아니라, 공장/창고의 가용 면적을 넓히는 투자입니다.
| 비교 항목 | 일반 경사 벨트 컨베이어 | 스파이럴 컨베이어 | 개선 효과 (Benefit) |
|---|---|---|---|
| 점유 면적 (높이 5m 기준) | 약 20m x 1m (20㎡) | 2m x 2m (4㎡) | 바닥 면적 80% 절감 |
| 동선 효율 | 작업자 통로 차단함 | 통로 확보 용이 | 작업 동선 및 지게차 이동 원활 |
| 유지 보수 | 벨트 사행 조정 필요 | 체인 윤활만 관리 | 관리 포인트 50% 감소 |
4. 도입 예산 가이드: 용도별 적정 솔루션 (Budgeting)
이송물의 크기(폭)와 무게, 그리고 시간당 처리량에 따라 장비의 체급(Track Width)이 결정됩니다.
1. 소형/경량용 (Slim Type)
1,500만 원 ~ 2,500만 원사양: 슬랫 폭 200~300mm. 화장품, 의약품, 소형 파우치 이송용. 좁은 공간에 설치하기 좋으며 병입 라인(Bottling)에 주로 쓰입니다.
2. 표준형/박스용 (General Purpose)
3,000만 원 ~ 5,000만 원사양: 슬랫 폭 400~600mm. 택배 박스, 플라스틱 박스(Tote), 음료수 팩 등 물류 센터와 식품 공장의 표준 사양입니다.
3. 대형/중량용 (Heavy Duty)
6,000만 원 이상사양: 슬랫 폭 800mm 이상. 쌀포대, 대형 가전, 중량물 박스 이송용. 강화된 체인과 고출력 모터가 적용된 고강성 모델입니다.
5. Industry 4.0: 스마트 라인 밸런싱
단순 이송을 넘어 전후 공정의 속도 차이를 조절하는 '버퍼(Buffer)' 역할을 수행하며 라인 전체의 효율을 높입니다.
- 동적 버퍼링 (Dynamic Buffering): 라인 정지 시 스파이럴 트랙을 저장 공간으로 활용하여, 병목 현상을 완충하고 가동률을 유지합니다.
- 속도 동기화 (Sync): 인피드(In-feed) 및 아웃피드(Out-feed) 컨베이어와 속도를 실시간으로 동기화하여 제품 간 충돌이나 넘어짐을 방지합니다.
- 체인 늘어짐 감지: 센서가 체인의 장력을 실시간 감시하여, 과도한 늘어짐이나 파단 징후가 보이면 예지 보전 알람을 발송합니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
스파이럴 컨베이어는 체인 구동 방식이므로 장력 관리와 윤활이 수명의 핵심입니다. 정기적인 점검으로 소음과 마모를 예방하십시오.
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 주간 (Weekly) | 체인 소음 및 진동 확인, 자동 급유기 오일 레벨 점검 |
| 월간 (Monthly) | 체인 장력(Tension) 확인 및 조절, 슬랫 파손 유무 육안 검사 |
| 분기 (Quarterly) | 가이드 레일 마모 상태 점검, 모터/감속기 발열 및 오일 누유 확인 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
현장에서 자주 발생하는 소음 문제, 제품 넘어짐, 그리고 다층 구조 활용에 대한 실질적인 솔루션입니다.
Q. 제품이 올라가다가 자꾸 넘어집니다.
A. 무게 중심이 높거나 바닥이 좁은 제품일 경우 발생합니다. 슬랫 표면에 '고마찰 고무(High Friction Rubber)'를 부착하거나, 경사각을 낮춘 모델을 선정해야 합니다. 진입 속도를 부드럽게 제어하는 것도 중요합니다.
Q. 소음이 점점 심해지는데 원인이 무엇인가요?
A. 대부분 체인과 가이드 레일 사이의 윤활 부족이 원인입니다. 자동 급유기의 노즐이 막혔는지 확인하십시오. 또한, 체인이 너무 느슨하면 슬랫이 레일에 부딪혀 딱딱거리는 소리가 날 수 있습니다.
Q. 하나의 스파이럴로 여러 층에 물건을 보낼 수 있나요?
A. 가능합니다. 중간에 슈트(Chute)나 다이버터(Diverter)를 설치하여 2층, 3층 등 원하는 층으로 제품을 배출하는 '멀티 레벨(Multi-Level)' 시스템 구성이 가능합니다.
8. 산업별 성공 도입 사례 (Case Study)
식품 냉각부터 이커머스 풀필먼트까지, 스파이럴 컨베이어가 어떻게 공정 효율을 혁신했는지 확인해 보십시오.
오븐에서 나온 빵을 식히기 위해 긴 컨베이어가 필요했습니다. 천장을 활용한 스파이럴 타워를 설치하여, 좁은 공간에서 30분의 체류 시간을 확보하고 자연 냉각 공정을 완성했습니다.
4층 창고의 각 층에서 포장된 박스를 1층 출고장으로 내리기 위해 멀티 인피드(Multi-Infeed) 스파이럴을 도입했습니다. 엘리베이터 병목 현상을 해소하고 출고 속도를 3배 높였습니다.
포장기 고장 시 병입 라인이 멈추는 것을 막기 위해, 스파이럴 컨베이어를 버퍼 구간으로 활용했습니다. 약 5분간의 생산 물량을 공중에서 대기시켜 라인 가동률을 99%로 유지했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
운영 중 발생할 수 있는 체인 늘어짐, 슬랫 파손 등 주요 문제점의 원인을 파악하고 신속하게 조치하는 방법입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 슬랫 빠짐/파손 | 이물질 끼임, 과부하 충격 | 이물질 제거, 파손된 슬랫 모듈만 부분 교체 |
| 체인 튀는 현상 (Jumping) | 장력 부족, 구동 스프라켓 마모 | 텐션 유닛 재조정, 스프라켓 마모 시 교체 |
| 모터 과부하 (Trip) | 윤활 부족, 허용 하중 초과 | 급유 시스템 점검, 적재 하중 분산 관리 |
