산업용 두께 측정기:
마이크로 단위의 통제력
비접촉 측정 기술의 정점.
레이저와 X-ray 센서 융합으로 2차전지와 디스플레이 품질을 24시간 감시합니다.
1. 산업용 두께 측정기란? (Deep Dive)
산업용 두께 측정기(Thickness Gauge)는 생산 라인에서 이동 중인 소재(웹, 시트, 포일 등)의 두께를 실시간으로 측정하는 품질 관리 장비입니다. 과거에는 샘플을 잘라 마이크로미터로 재는 파괴 검사 방식이었으나, 현재는 레이저, X-ray, 공초점 센서 등을 이용한 '비접촉 전수 검사'가 표준입니다.
2026년형 시스템은 측정 데이터를 기반으로 생산 설비(다이 립, 롤 갭)를 자동으로 제어하는 '피드백 제어(Auto-Die Control)' 기능을 탑재하여, 불량 발생을 원천적으로 차단합니다.
정밀 계측의 3대 핵심 가치
1. 비파괴 검사 (Non-Destructive)
제품에 손상을 주지 않고 측정합니다. 특히 스크래치에 민감한 광학 필름이나, 눌림 자국이 남으면 안 되는 2차전지 전극 공정에 필수적입니다.
2. 실시간 프로파일 (Real-time Profile)
센서가 좌우로 왕복(Traversing)하며 소재의 폭 방향 두께 분포(Profile)를 그래프로 시각화합니다. 중앙부와 가장자리의 두께 편차(Crown/Wedge)를 즉시 파악할 수 있습니다.
3. 자동 피드백 (APC Link)
두께가 기준치를 벗어나면 압연기나 코터(Coater)에 신호를 보내 간격을 자동으로 조절합니다. 작업자의 개입 없이 항상 일정한 품질을 유지합니다.
2. 기술 심층 분석: 센서 기술의 선택
측정 대상의 재질과 특성(투명/불투명, 금속/비금속)에 따라 최적의 센서 방식이 달라집니다. 핵심 기술을 분석합니다.
1. 레이저 변위 센서 (Laser Triangulation)
상하부에 레이저 센서를 배치하여 두께를 계산합니다. 응답 속도가 빨라 진동이 있는 라인에서도 안정적이며, 대부분의 불투명 소재(고무, 금속, 플라스틱)에 적용됩니다.
2. 분광 공초점 (Spectral Confocal)
백색광의 파장별 굴절률 차이를 이용합니다. 투명한 필름이나 유리의 두께를 나노미터(nm) 단위로 측정할 수 있으며, 다층막(Multi-layer)의 각 층 두께도 분리 측정 가능합니다.
3. X-ray / 베타선 (Radiometric)
방사선의 투과량을 이용해 밀도와 두께를 측정합니다. 2차전지 양극/음극재 코팅 두께 측정에 표준으로 사용되며, 내부 조성을 파악하는 데 유리합니다.
| 구분 | 레이저 변위 (Laser) | 방사선 (X-ray/Beta) | 공초점 (Confocal) |
|---|---|---|---|
| 측정 원리 | 삼각 측량법 (거리) | 물질 투과량 (밀도) | 파장 분광 (광학) |
| 대상 재질 | 고무, 금속, 시트 (범용) | 배터리 전극, 금속 박판 | 투명 필름, 유리, 코팅층 |
| 정밀도 | ±1 ~ 5 µm | ±0.5 ~ 2 µm | ±0.05 ~ 0.2 µm |
| 안전 규제 | 없음 (Class 2 레이저) | 엄격함 (차폐 필요) | 없음 |
3. ROI 분석: 원료 절감의 경제학
두께를 얇고 균일하게 제어하는 것은 곧 원료비 절감입니다. 과잉 스펙(Over-spec)을 줄이는 것이 ROI의 핵심입니다.
| 비교 항목 | 수동 측정 (샘플링) | 인라인 자동 측정 (전수) | 개선 효과 (Benefit) |
|---|---|---|---|
| 두께 마진 | 안전을 위해 5% 두껍게 생산 | 타겟 두께에 0.5% 근접 제어 | 원료비 4.5% 절감 |
| 불량 대응 | 롤 하나 생산 후 발견 (전량 폐기) | 즉시 발견 및 알람 | 폐기 손실(Scrap) 최소화 |
| 데이터 | 수기 기록 (추적 불가) | 전 구간 3D 매핑 저장 | 품질 신뢰도 및 추적성 확보 |
4. 도입 예산 가이드: 구성별 적정 솔루션 (Budgeting)
센서의 종류와 프레임의 크기(스캔 폭), 제어 시스템의 복잡도에 따라 예산이 결정됩니다.
1. 고정점 측정형 (Single Point)
500만 원 ~ 1,000만 원구성: 레이저 센서 1세트 + 인디케이터. 폭 방향 스캔 없이 중앙이나 특정 라인의 두께만 모니터링하는 경제적인 모델입니다.
2. 트래버싱 스캔형 (Scanning Frame)
3,000만 원 ~ 6,000만 원구성: O-Frame + 이동 장치 + PC S/W. 센서가 좌우로 이동하며 전체 폭의 프로파일을 측정합니다. 필름 및 시트 라인의 표준 사양입니다.
3. 2차전지/정밀 복합형 (Multi-Sensor)
1억 원 이상구성: X-ray/Beta 센서 + 자동 보정 + APC 연동. 고속 주행 중인 전극의 로딩량(g/m²)과 두께를 동시 측정하는 하이엔드 시스템입니다.
5. Industry 4.0: 품질 빅데이터와 3D 매핑
측정된 데이터는 단순한 숫자가 아닙니다. 제품 전체의 품질을 시각화하고 예측하는 빅데이터로 활용됩니다.
- 3D 매핑 (Mapping): 생산된 롤(Roll) 전체의 두께 분포를 지도처럼 시각화하여, 출하 전 고객에게 품질 성적서와 함께 제공할 수 있습니다.
- 자동 다이 제어 (Auto-Die): T-Die의 볼트(Thermal Bolt)별 히터를 자동으로 제어하여 폭 방향 두께 편차를 평탄하게 보정합니다.
- AI 품질 예측: 설비 진동이나 온도 변화와 두께 데이터의 상관관계를 분석하여, 불량이 발생하기 전에 설비 점검 알림을 보냅니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
정밀 계측기는 오염과 진동에 민감합니다. 정확한 값을 유지하기 위해서는 주기적인 영점 조정과 청소가 필수적입니다.
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 매일 (Daily) | 센서 윈도우(Window) 먼지 청소, 영점(Zeroing) 확인 |
| 주간 (Weekly) | 표준 시편(Master Gauge)을 이용한 교정(Calibration), 에어 퍼지 확인 |
| 월간 (Monthly) | 이송부 구동 벨트/베어링 점검, 케이블 체인(Cableveyor) 마모 상태 확인 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
현장에서 발생하는 측정 오차의 원인과 투명체 측정 등 난이도 높은 애플리케이션에 대한 해결책입니다.
Q. 진동이 심한 라인인데 정확한 측정이 가능한가요?
A. 레이저 방식은 진동에 취약할 수 있습니다. 이를 보정하기 위해 '진동 보정 알고리즘'이 적용된 센서를 사용하거나, 측정 부위에 가이드 롤러(Guide Roller)를 추가하여 패스 라인(Pass-line)을 고정해야 합니다.
Q. 투명한 필름도 레이저로 측정 되나요?
A. 일반 레이저는 투과되어 불가능합니다. '분광 공초점(Confocal)' 방식이나 '스펙트럼 간섭(Interferometry)' 방식을 사용해야 합니다. 이들은 굴절률을 이용해 투명체의 두께를 매우 정밀하게 측정합니다.
Q. 방사선 센서는 위험하지 않나요?
A. 산업용 X-ray나 베타선 센서는 완벽하게 차폐되어 있어 외부 누출량이 자연 방사선 수준 미만입니다. 단, 법적으로 안전 관리자 선임과 정기적인 누설 검사가 필요할 수 있습니다.
8. 산업별 성공 도입 사례 (Case Study)
2차전지부터 철강까지, 두께 관리가 곧 품질 경쟁력인 산업군에서의 성공적인 도입 사례를 소개합니다.

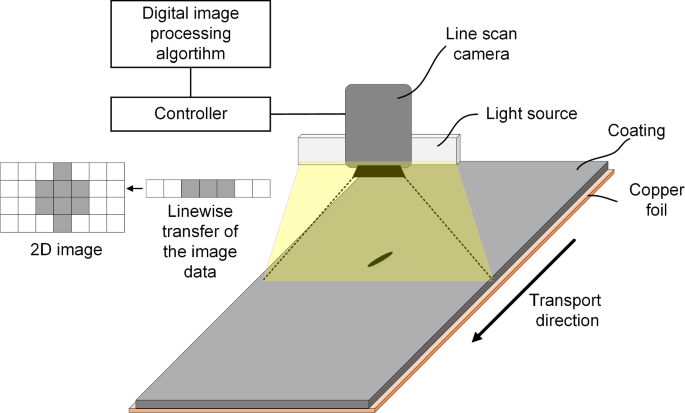

알루미늄 박 위에 도포된 활물질의 두께를 X-ray 센서로 실시간 측정하고 코터 갭(Gap)을 자동 제어하여, 전극 밀도 편차를 ±1% 이내로 줄였습니다.
디스플레이용 다층 복합 필름의 각 레이어(점착층, 보호층) 두께를 공초점 센서로 분리 측정하여, 합지 공정에서의 불량 원인을 명확히 파악했습니다.
분당 1,000m로 흐르는 강판의 두께를 고속 레이저 스캐너로 측정하고 압연 롤의 압력을 0.01초 단위로 제어하여(AGC), 코일 전체의 두께 정밀도를 확보했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
측정값이 흔들리거나 오차가 발생할 때, 센서 자체의 문제인지 환경적 요인인지 빠르게 판단해야 합니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 측정값 헌팅 (Fluctuation) | 시료의 펄럭임, 외부 빛 간섭 | 가이드 롤러 설치, 센서부 차광 커버(Shade) 장착 |
| 값 드리프트 (Drift) | 온도 변화에 따른 프레임 팽창 | 온도 보정 기능 활성화, 인바(Invar) 소재 프레임 사용 |
| 통신 끊김 | 노이즈 유입, 케이블 단선 | 쉴드 케이블 사용, 가동 케이블(Flex) 내구성 확인 |
측정할 수 없다면 관리할 수 없다.
보이지 않는 오차까지 잡아내는 기술.
2026년형 스마트 두께 측정 솔루션으로 귀사의 제품 품질을 마이크로 단위까지 완벽하게 통제하십시오.
