다이캐스팅(Die Casting) 완벽 가이드: 금속 성형의 정점
Die Casting Machine
다이캐스팅기:
금속 성형의 정점
용광로에서 완제품까지 단 60초.
알루미늄과 마그네슘을 초고압으로 사출하여 자동차와 전자기기의 경량화를 실현하는 핵심 제조 설비입니다.
1. 다이캐스팅(Die Casting)이란? (Deep Dive)
다이캐스팅기(Die Casting Machine)는 '다이(Die, 금형)'에 용융 금속을 '던져 넣는다(Casting)'는 의미로, 정밀 가공된 금형에 알루미늄(Al), 마그네슘(Mg), 아연(Zn) 등의 비철 금속을 고속·고압으로 주입하여 성형하는 장비입니다. 일반적인 중력 주조(Gravity Casting)와 달리 수백~수천 톤의 형체력으로 금형을 닫고, 초고속으로 금속을 쏘아 보내기 때문에 치수 정밀도가 매우 높고 표면이 수려한 '주조의 꽃'이라 불립니다.
2026년형 다이캐스팅 기술의 거대한 흐름은 테슬라가 촉발한 '기가 캐스팅(Giga Casting)'과 '초고진공(Ultra-High Vacuum) 공법'입니다. 수십 개의 프레스 용접 부품을 단 하나의 거대 주조품으로 대체하여 차체를 한 번에 찍어내고, 금형 내부 공기를 50 mbar 이하로 완벽히 제거하여 열처리가 가능한 고강도 구조재를 생산하는 것이 핵심 경쟁력입니다.
제조업의 패러다임을 바꾸는 3대 핵심 가치
1. 니어 넷 쉐이프 (Near Net Shape)
주조 직후 별도의 기계 가공이 거의 필요 없을 정도로 완성품에 가까운 형상을 만들어냅니다. 복잡한 리브(Rib) 구조, 얇은 박육(Thin wall) 설계, 나사 구멍까지 한 번의 사출 공정으로 95% 이상 구현하여 후가공 비용을 극적으로 절감합니다.
2. 압도적인 생산성 (High Productivity)
로봇 자동화와 결합된 최신 다이캐스팅 셀(Cell)은 1분당 1~3사이클의 초고속 생산이 가능합니다. 금속 용해부터 사출, 냉각, 취출, 트리밍까지 전 과정이 완전 자동화되어 있어 대량 생산에 최적화된 유일한 금속 성형 솔루션입니다.
3. 친환경 리사이클링 (Eco-Friendly)
철보다 가벼운 소재를 사용하여 자동차와 전자기기의 무게를 30% 이상 줄입니다. 또한, 생산 중 발생하는 불량품이나 런너(Runner)는 100% 다시 녹여 원자재로 재사용할 수 있어 폐기물이 거의 없는 순환 경제를 실현합니다.

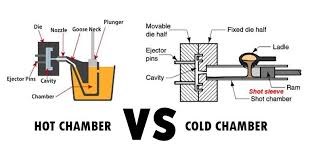

2. 기술 심층 분석: 챔버 방식 비교
사용하는 금속의 녹는점(Melting Point)과 특성에 따라 기계의 심장부인 사출 구조가 콜드 챔버와 핫 챔버로 나뉩니다.
1. 콜드 챔버 (Cold Chamber)
용해로가 기계와 분리되어 있습니다. 알루미늄(Al)처럼 녹는점이 높고(660℃) 철을 부식시키는 금속을 국자(Ladle)로 떠서 차가운 사출 슬리브에 붓는 방식입니다. 사출 압력이 매우 높아 자동차 엔진 블록, 미션 케이스 등 대형 부품 생산의 표준입니다.
2. 핫 챔버 (Hot Chamber)
사출 기구(Gooseneck)가 용해로 속에 잠겨 있습니다. 아연(Zn), 마그네슘(Mg) 등 녹는점이 낮은 금속에 사용됩니다. 별도의 급탕 과정 없이 피스톤이 바로 금속을 밀어내므로 사이클이 매우 빠르지만, 기구 부식 문제로 알루미늄에는 사용할 수 없습니다.
3. 진공 다이캐스팅 (Vacuum Die Casting)
금형 내부의 공기를 강력한 진공 펌프로 강제로 뽑아낸 상태에서 사출합니다. 일반 다이캐스팅의 고질병인 내부 기포(Kibop)를 제거하여, 용접이 가능하고 T6 열처리를 해도 부풀어 오르지 않는 고품질/고강도 부품을 생산합니다.
| 구분 | 콜드 챔버 (Cold Chamber) | 핫 챔버 (Hot Chamber) | 진공 다이캐스팅 |
|---|---|---|---|
| 주요 합금 | 알루미늄 (Al), 구리 (Cu), 마그네슘 | 아연 (Zn), 마그네슘 (Mg), 납 | 모든 합금 가능 (고품질용) |
| 사출 압력 | 초고압 (500~1000 bar) | 저압~중압 (100~300 bar) | 고압 (진공 보조) |
| 생산 속도 | 보통 (40~100초/사이클) | 매우 빠름 (5~15초/사이클) | 보통 (진공 시간 추가됨) |
| 적용 제품 | 자동차 엔진, 미션, 차체 부품 | 지퍼, 커넥터, 소형 정밀부품 | 전기차 차체, 배터리 케이스 |
3. ROI 분석: 설비 투자와 이익 구조
다이캐스팅 머신은 억 단위의 고가 장비이지만, 후가공 삭제와 소재 재활용 효율에서 막대한 이익을 창출합니다.
1. 후가공 비용 절감 (Reduction)
기계 가공 공정 80% 삭제CNC 머시닝센터로 깎아야 했던 복잡한 형상을 금형에서 한 번에 뽑아냅니다. 나사 탭(Tap) 가공이나 정밀 면취 정도만 남기고 대부분의 절삭 공정을 생략하여 부품 제조 단가를 획기적으로 낮춥니다.
2. 소재 회수율 (Recycling Efficiency)
스크랩 재사용률 98%절삭 가공에서 나오는 칩(Chip)은 헐값에 팔리지만, 다이캐스팅의 런너(Runner), 오버플로우, 불량품은 즉시 용해로에 다시 넣어 100% 원자재로 재사용할 수 있습니다. 재료비 손실(Loss)이 거의 없는 가장 경제적인 공법입니다.
3. 금형 수명과 대량 생산
금형 1벌로 10만 개 생산초기 금형 제작비는 비싸지만, 금형 한 벌로 평균 8만~15만 타(Shot)를 생산할 수 있습니다. 금형의 감가상각비를 고려하더라도, 대량 생산 시 개당 금형 비용 부담은 수십 원 단위로 미미하게 떨어집니다.
4. 도입 예산 가이드: 톤수별 비용 (Budgeting)
기계의 힘인 형체력(Clamping Force, 톤)이 장비의 크기와 가격을 결정합니다. 제품의 투영 면적에 맞춰 선정해야 합니다.
1. 소형/핫 챔버 (50 ~ 200톤)
5,000만 원 ~ 2억 원지퍼, 스마트폰 내부 브라켓, USB 커넥터 등 작고 정밀한 아연/마그네슘 부품 생산용입니다. 장비가 작아 공간 효율이 좋고 사이클 타임이 매우 빠르지만, 생산할 수 있는 제품 크기에 제약이 큽니다.
2. 중형/콜드 챔버 (350 ~ 850톤)
3억 원 ~ 8억 원가장 일반적인 자동차 부품(엔진 커버, 오일 팬, 브라켓) 생산 라인의 표준입니다. 본체 가격 외에 자동 급탕기(Ladler), 취출 로봇, 이형제 스프레이 머신 등 주변 자동화 설비(Peripheral) 비용을 포함한 턴키 예산입니다.
3. 초대형/기가 프레스 (3,000톤 이상)
50억 원 ~ 수백억 원 (설비 포함)전기차의 리어 바디(Rear Body) 등을 통째로 찍어내는 괴물급 장비입니다. 장비 가격 자체도 높지만, 이를 설치하기 위한 공장 기초 공사, 대용량 용해 설비, 초대형 금형 크레인 등 인프라 구축에 천문학적인 비용이 소요됩니다.
5. Industry 4.0: 스마트 다이캐스팅
감에 의존하던 주조는 끝났습니다. 센서 데이터로 사출 조건을 미세 제어하여 '기포 없는 주조'에 도전합니다.
1. 리얼타임 사출 제어 (Closed-loop Control)
1ms 단위 피드백 제어플런저가 전진하는 속도와 압력을 1/1000초 단위로 프로파일링하여 실시간으로 제어합니다. 금형 내부의 용탕 흐름을 일정하게 유지하여, 주조 불량의 주원인인 난류(Turbulence) 발생을 억제하고 충전 안정성을 확보합니다.
2. 진공 텔레메트리 (Vacuum Telemetry)
기포 불량 원천 차단금형 내부의 진공 도달 정도를 정밀 센서로 감시합니다. 설정한 진공도(예: 50 mbar)에 도달하지 않으면 사출 신호를 차단하여, 공기가 섞인 불량품이 만들어지는 것을 사전에 방지하는 인텔리전트 시스템입니다.
3. AI 결함 예측 및 공정 최적화
불량 유출 Zero 도전매 샷(Shot)마다 수집되는 사출 데이터(속도, 압력, 온도)와 X-ray 검사 결과를 AI가 연계 학습합니다. 사출 그래프의 미세한 파형 변화만 보고도 내부 기공(Porosity) 발생 여부를 예측하여 불량품을 자동으로 선별합니다.
6. 유지보수(PM): 장비 수명의 핵심
고온, 고압, 용융 금속이라는 가혹한 환경에서 작동합니다. 플런저 팁과 슬리브 관리가 품질의 80%를 좌우합니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 플런저 팁 & 슬리브 | 마모 시 틈새로 알루미늄이 침투(Flash)하여 사출 불량 및 고착 유발. 주기적 윤활 및 교체 주기 엄수. |
| 타이바 (Tie-bar) | 수백 톤의 형체력을 버티는 4개의 기둥. 각 기둥의 인장력이 균일한지 정기적으로 스트레인 게이지로 계측 및 조정. |
| 작동유 (Hydraulic Oil) | 화재 위험이 높은 광유 대신 난연성 작동유(Glycol계) 사용 권장. 오염도(NAS 등급) 및 수분 함유량 정기 체크. |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
기포 문제, 금형 수명 단축, 소재 변경 등 현장에서 가장 골머리를 앓는 이슈들에 대한 답변입니다.
Q. 제품 내부에 기포(Kibop)가 너무 많아요.
A. 고속 사출 시 공기가 말려 들어가는 것이 주원인입니다. 오버플로우(Overflow) 설계를 개선하여 공기집을 늘리거나, 진공 밸브를 설치해 금형 내부 공기를 강제로 빼내는 '진공 다이캐스팅' 도입을 추천합니다.
Q. 금형 표면이 뱀 가죽처럼 갈라져요. (Heat Checking)
A. 고온의 용탕과 차가운 냉각수의 온도 차이로 인한 금형의 열피로 현상입니다. 금형 예열을 철저히 하고, 이형제 도포량을 정밀하게 조절하여 금형 표면 온도를 일정하게 유지해야 수명을 30% 이상 늘릴 수 있습니다.
Q. 알루미늄 대신 마그네슘을 쓰고 싶어요.
A. 마그네슘은 알루미늄보다 30% 더 가볍지만 폭발 및 화재 위험이 매우 큽니다. 반드시 전용 밀폐형 용해로와 소화 설비가 필요하며, 산화 방지를 위한 특수 가스(SF6 등) 공급 설비를 갖춰야만 생산이 가능합니다.
8. 산업별 성공 도입 사례 (Case Study)
더 가볍고, 더 단단하게. 다이캐스팅 기술이 제품의 경쟁력을 결정합니다.
6,000톤급 초대형 다이캐스팅 머신을 도입하여 리어 언더바디(Rear Underbody)를 통째로 주조했습니다. 기존의 용접 로봇 300대를 없애고 생산 시간을 2시간에서 3분으로 단축하는 제조 혁명을 이뤘습니다.
두께 0.5mm 수준의 초박형 마그네슘 프레임을 생산하기 위해 초고속 핫 챔버 공법을 적용했습니다. 유동성이 좋은 마그네슘의 특성을 살려 얇지만 강한 바디를 구현하고, 방열 성능까지 확보하여 고성능 폰의 발열을 잡았습니다.
에어컨 컴프레셔 부품 내부의 미세한 기공조차 허용하지 않기 위해 고진공 다이캐스팅을 도입했습니다. 기밀성(Leakage) 불량을 0%로 만들고, 용접 없이 복잡한 냉매 유로를 일체형으로 주조하여 원가를 절감했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
주조 불량은 온도, 속도, 압력의 밸런스가 깨질 때 발생합니다. 대표적인 불량 유형과 해결책입니다.
| 불량 현상 (Defect) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 플래시/버 (Flash) | 사출 압력이 형체력을 초과하여 금형이 순간적으로 벌어짐 | 기계 톤수 상향 조정 또는 사출 피크 압력(Impact Pressure) 감소 |
| 솔더링 (Soldering) | 고온의 알루미늄이 금형 표면과 화학 반응하여 눌어붙음 | 금형 냉각 강화, 이형제 도포량 증가, 또는 금형 표면 특수 코팅 |
| 가스 기공 (Gas Porosity) | 사출 시 난류로 인해 공기가 혼입되거나 이형제가 가스화됨 | 저속 구간 속도 최적화, 오버플로우 증설, 진공 밸브 적용 |
