EtherNet/IP 완벽 가이드: 산업 통신의 표준
EtherNet/IP
이더넷/IP:
산업 통신의 표준
표준 이더넷 기술에 산업용 프로토콜(CIP)을 결합했습니다.

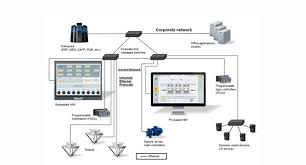

현장의 제어 기기와 상위 정보 시스템을 끊김 없이 연결하는 개방형 네트워크.
1. EtherNet/IP란? (Deep Dive)
EtherNet/IP (Ethernet Industrial Protocol)는 ODVA(Open DeviceNet Vendors Association)에서 관리하는 개방형 산업용 네트워크 표준입니다. 우리가 흔히 쓰는 표준 이더넷 기술(IEEE 802.3) 위에 산업 자동화용 프로토콜인 CIP(Common Industrial Protocol)를 얹은 구조로, 공장 내의 다양한 제어 장치들이 서로 데이터를 주고받을 수 있게 해주는 공통 언어 역할을 합니다. Rockwell Automation(Allen-Bradley) 계열의 PLC에서 표준으로 사용되며, 전 세계적으로 가장 널리 보급된 산업용 이더넷 중 하나입니다.
2026년형 기술 트렌드는 '보안(Security)'과 '실시간성(TSN)'입니다. IT와 OT(운영 기술) 영역의 경계가 허물어지면서 해킹 위협에 대비해 CIP Security 기술이 적용된 장비가 필수화되고 있으며, 기존 이더넷의 한계인 시간 지연을 극복하기 위해 TSN(Time Sensitive Networking) 기술을 도입하여 모션 제어와 같은 초정밀 동기화 작업까지 하나의 네트워크로 통합하는 방향으로 진화하고 있습니다.
연결을 혁신하는 3대 핵심 가치
1. 표준화 (Standardization)
표준 TCP/UDP IP 기술을 그대로 사용하여 별도의 고가 전용 하드웨어 없이 일반적인 이더넷 스위치나 케이블과 완벽하게 호환되므로, 초기 인프라 구축 비용을 획기적으로 절감하고 유지보수의 편의성을 극대화하여 IT와 OT를 아우르는 통합 네트워크를 실현합니다.
2. 실시간 제어 (Real-time Control)
CIP Motion 및 Sync 기술을 통해 데이터 전송의 지연 시간을 마이크로초 단위로 제어하고 장치 간 시각을 정밀하게 동기화함으로써, 고속으로 움직이는 다축 로봇이나 서보 드라이브의 복잡한 모션 제어를 네트워크상에서 끊김 없이 완벽하게 구현합니다.
3. 상호 운용성 (Interoperability)
ODVA의 엄격한 적합성 테스트를 통과한 수백 개 제조사의 다양한 장비들이 제조사에 관계없이 서로 데이터를 주고받을 수 있도록 보장하므로, 특정 벤더에 종속되지 않고 현장 상황에 맞는 최적의 센서, 액추에이터, 컨트롤러를 자유롭게 선택하여 구성할 수 있습니다.
2. 기술 심층 분석: EtherNet/IP vs Modbus TCP vs EtherCAT
산업용 이더넷은 각기 다른 특징을 가집니다. 데이터 처리 방식과 속도에 따라 적합한 프로토콜을 선택해야 합니다.
1. EtherNet/IP (CIP 기반)
객체 지향(Object-oriented) 방식의 CIP를 사용하여 기기의 속성뿐만 아니라 설정, 진단 데이터까지 방대하게 처리할 수 있으며, I/O 제어와 정보 통신을 하나의 망에서 동시에 수행할 수 있어 스마트 팩토리의 데이터 통합에 가장 최적화된 올라운드 프로토콜입니다.
2. Modbus TCP (Register 기반)
구조가 매우 단순하여 누구나 쉽게 개발하고 적용할 수 있는 개방형 프로토콜로, 하위 레벨의 센서나 계측기 데이터를 읽어오는 데 주로 사용되지만, 데이터 처리 속도가 상대적으로 느리고 실시간성이 부족하여 정밀한 제어용보다는 단순 모니터링 용도에 적합합니다.
3. EtherCAT (On-the-fly 방식)
데이터가 노드를 통과하는 순간 읽고 쓰는 독특한 처리 방식을 사용하여 이더넷 대역폭 효율을 극한으로 끌어올린 기술로, 현존하는 프로토콜 중 가장 빠른 응답 속도를 자랑하여 반도체 장비나 초고속 모션 제어와 같이 극도의 정밀함이 요구되는 분야에 특화되어 있습니다.
| 구분 | EtherNet/IP | Modbus TCP | EtherCAT |
|---|---|---|---|
| 통신 방식 | Producer / Consumer | Client / Server | Master / Slave |
| 실시간성 | 우수 (CIP Sync) | 낮음 | 매우 우수 |
| 데이터 구조 | 객체 (Object) 기반 | 레지스터 (Address) 기반 | 프레임 가공 방식 |
| 주요 벤더 | Rockwell (Allen-Bradley) | Schneider, 범용 | Beckhoff, Omron |
3. ROI 분석: 필드버스 vs 산업용 이더넷
기존 시리얼 통신(RS-232/485) 대비 배선 비용을 줄이고 유지보수 효율을 높여 총 소유 비용(TCO)을 절감합니다.
| 비교 항목 | 기존 필드버스 (Legacy) | EtherNet/IP (Modern) | 개선 효과 (Benefit) |
|---|---|---|---|
| 통신 속도 | 수 kbps ~ 수 Mbps | 100 Mbps ~ 1 Gbps | 대용량 데이터 고속 처리 |
| 확장성 | 제한적 (거리/노드 수) | 무제한 (스위치 확장) | 라인 증설 및 변경 용이 |
| 진단 기능 | 단순 상태 확인 | 웹 서버 내장/원격 진단 | 유지보수 시간 50% 단축 |
4. 도입 예산 가이드: 하드웨어 구성별 가격대 (Budgeting)
PLC 통신 모듈과 리모트 I/O, 그리고 산업용 스위치 허브의 구성에 따라 비용이 결정됩니다. Rockwell 제품군 기준입니다.
1. PLC 통신 모듈 (Scanner)
150만 원 ~ 300만 원 (Unit)ControlLogix나 CompactLogix PLC에 장착되는 메인 통신 카드입니다. 하위 장치들을 제어하는 마스터 역할을 수행하며, 이중화(Redundancy) 기능을 지원하거나 처리할 수 있는 노드(Node) 수가 많을수록 가격이 비싸집니다.
2. 리모트 I/O 어댑터 (Adapter)
50만 원 ~ 150만 원 (Base)현장의 센서나 액추에이터 신호를 받아 이더넷으로 변환해 주는 장치입니다. Point I/O나 Flex I/O 등이 해당되며, 입출력 점수와 아날로그/디지털 모듈 구성에 따라 추가 비용이 발생하지만 배선 공수를 획기적으로 줄여주는 핵심 부품입니다.
3. 산업용 스위치 (Infrastructure)
10만 원 ~ 300만 원 (Switch)단순 연결만 하는 비관리형(Unmanaged) 스위치는 10~30만 원대로 저렴하지만, 네트워크 트래픽 관리와 보안 설정, 링(Ring) 토폴로지 구성이 가능한 관리형(Managed) 스위치는 수백만 원을 호가합니다. 안정적인 통신을 위해 관리형 스위치 사용이 권장됩니다.

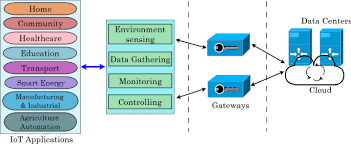

5. Industry 4.0: 스마트 팩토리의 신경망
현장의 모든 데이터를 수직, 수평으로 연결합니다. 클라우드와 엣지 컴퓨팅을 위한 데이터 고속도로입니다.
- CIP Security: 통신 패킷을 암호화하고 인증서를 통해 인가된 장치만 연결을 허용하여, 랜섬웨어나 비인가 접속으로부터 공장망을 방어합니다.
- TSN (Time Sensitive Networking): 표준 이더넷에 시간 확정성을 부여하여, 영상 데이터와 제어 데이터를 하나의 케이블로 혼용해도 제어 신호의 우선순위를 보장합니다.
- SPE (Single Pair Ethernet): 두 가닥의 선만으로 통신과 전원(PoDL)을 동시에 공급하여, 말단 센서까지 이더넷을 확장하는 차세대 배선 기술입니다.
6. 유지보수(PM): 노이즈와의 전쟁
산업 현장은 전기적 노이즈가 가득합니다. 올바른 접지와 케이블링이 통신 품질을 좌우합니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 케이블링 | 동력선과 통신선 분리 배선(20cm 이상 이격), 쉴드(Shield) 접지 확인 |
| 커넥터 | RJ45 잭 파손 및 체결 상태, 진동 구간은 M12 커넥터 사용 권장 |
| 스위치 설정 | IGMP Snooping 활성화 여부, 포트 미러링을 통한 트래픽 부하 점검 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
사무용 공유기를 써도 되는지, 통신이 자꾸 끊길 때 무엇을 봐야 하는지 등 현장의 리얼한 고민들입니다.
Q. 일반 사무용 스위치 허브를 써도 되나요?
A. 절대 권장하지 않습니다. 사무용 장비는 공장의 고온, 진동, 먼지, 전기적 노이즈를 견디지 못해 통신 두절을 일으킬 확률이 매우 높습니다. 내환경성이 검증되고 24V 전원을 사용하는 산업용 등급(Industrial Grade) 스위치를 사용해야 시스템 다운을 막을 수 있습니다.
Q. 통신이 간헐적으로 끊깁니다. (RPI 설정)
A. RPI(Requested Packet Interval) 값을 너무 빠르게 설정하여 네트워크 대역폭이 포화 상태가 되었거나, 스위치에서 멀티캐스트 트래픽 관리가 안 되고 있을 가능성이 큽니다. 불필요하게 빠른 RPI를 늦추고, IGMP Snooping 기능을 켜서 트래픽 폭주를 막아야 합니다.
Q. IP 주소 충돌이 발생하면 어떻게 찾나요?
A. 동일한 IP를 가진 장비가 연결되면 통신이 마비됩니다. 'ARP -a' 명령어 위저드나 전문 네트워크 스캔 툴(Wireshark 등)을 이용하여 MAC 주소를 대조해 중복된 장비를 찾아내고, DHCP 서버를 활용하거나 IP 관리 대장을 철저히 관리하여 중복 할당을 예방해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
전기차 배터리 라인, 식음료 포장 공정, 대규모 스마트 팩토리에서 EtherNet/IP가 어떻게 생산성을 혁신했는지 확인해 보십시오.
수백 대의 로봇과 PLC가 유기적으로 움직여야 하는 배터리 조립 공정에서, EtherNet/IP 기반의 통합 네트워크를 구축하여 배선 복잡도를 70% 줄이고 데이터 처리 속도를 높였습니다. 이를 통해 공정 간 물류 흐름을 실시간으로 동기화하고, 생산 이력 데이터(Traceability)를 상위 서버로 완벽하게 전송하여 품질 관리 수준을 격상시켰습니다.
다양한 제품을 빠르게 포장해야 하는 다축 서보 제어 라인에, 별도의 모션 네트워크 대신 EtherNet/IP의 CIP Motion 기술을 단일망으로 적용하여 시스템 구성을 단순화했습니다. 결과적으로 유지보수가 간편해지고 장비 간 동기화 정밀도가 향상되어, 분당 생산 속도(PPM)를 20% 이상 높이는 성과를 거두었습니다.
공장 내부망과 외부 인터넷망을 안전하게 연결하기 위해, CIP Security가 적용된 보안 모듈과 관리형 스위치를 도입하여 심층 방어(Defense-in-Depth) 체계를 완성했습니다. 이를 통해 본사 ERP 시스템과 현장 설비가 실시간으로 데이터를 주고받으면서도, 외부 해킹 시도로부터 생산 라인을 안전하게 보호하는 스마트 제조 환경을 구현했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
통신 불량은 눈에 보이지 않아 해결이 어렵습니다. 물리적 계층부터 논리적 설정까지 단계별 점검이 필요합니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 통신 두절 (Time Out) | 케이블 단선, 커넥터 접촉 불량 | 케이블 테스터기로 도통 확인, 커넥터 재체결 |
| 패킷 손실 (Loss) | 전기적 노이즈 유입, 접지 불량 | STP(쉴드) 케이블 사용, 덕트 분리, 접지 보강 |
| 속도 저하 (Lag) | 네트워크 루프, 트래픽 폭주 | 스패닝 트리(STP) 설정 확인, 망 분리(VLAN) |
