금속현미경(Metallurgical Microscope) 완벽 가이드: 보이지 않는 조직의 세계
Metallurgical Microscope
금속현미경:
보이지 않는 조직의 세계
불투명한 금속 표면에 빛을 비추어 숨겨진 미세 조직을 드러냅니다.
정립형부터 AI 분석이 가능한 디지털 현미경까지, 재료 공학의 필수 분석 장비.
1. 금속현미경(Metallurgical Microscope)이란? (Deep Dive)
금속현미경(Metallurgical Microscope)은 빛을 투과시키지 못하는 불투명한 금속, 세라믹, 반도체 웨이퍼 등의 표면을 관찰하기 위해 고안된 특수 광학 현미경입니다. 일반 생물 현미경과 달리 대물렌즈 쪽에서 빛을 쏘아 시료 표면에서 반사된 빛을 다시 대물렌즈로 받아들이는 동축 낙사 조명(Vertical Illuminator) 방식을 사용합니다. 이를 통해 열처리 조직, 결정립 크기(Grain Size), 비금속 개재물, 크랙 등을 마이크로미터(µm) 단위로 정밀하게 분석할 수 있습니다.
2026년형 분석 기술의 트렌드는 'AI 이미지 처리'와 '광역 파노라마(Stitching)'입니다. 접안렌즈를 들여다보는 대신 고해상도 카메라와 AI 소프트웨어가 수천 개의 결정립을 자동으로 감지하여 ASTM 규격에 맞게 등급을 매기고, 전동 스테이지가 시료 전체를 스캔하며 수백 장의 이미지를 이어 붙여(Stitching) 거대한 고해상도 지도를 완성하는 자동화 시스템이 보편화되고 있습니다.
미세 조직 분석을 위한 3대 핵심 지표
1. 해상력 (Resolution / N.A.)
대물렌즈의 개구수(N.A.)가 높을수록 두 점을 구분하는 능력이 좋아져 더욱 선명하고 디테일한 상을 얻을 수 있으며, 고배율 관찰 시 흐릿해짐 없이 미세한 탄화물이나 입계(Grain Boundary)를 명확하게 식별하는 결정적 요소입니다.
2. 조명법 (Illumination Mode)
표면의 요철이나 긁힘을 강조하는 암시야(Darkfield), 미세한 높이 차이를 입체적으로 보여주는 미분 간섭(DIC), 그리고 편광(Polarization) 등 다양한 조명 필터를 활용하여, 단순 명시야(Brightfield)로는 보이지 않는 결함의 특징을 부각시켜 분석합니다.
3. 심도 (Depth of Field)
표면이 완전히 평평하지 않은 파단면이나 PCB 기판을 관찰할 때, 초점이 맞는 깊이의 범위가 중요하며, 최근에는 Z축을 미세하게 이동하며 촬영한 이미지를 합성하는 심도 합성(Focus Stacking) 기술을 통해 전체가 선명한 올인포커스 이미지를 구현합니다.
2. 기술 심층 분석: 정립형 vs 도립형 vs 디지털
렌즈의 위치와 관찰 방식에 따라 종류가 나뉩니다. 시편의 크기와 사용 목적에 맞는 현미경을 선택해야 합니다.
1. 정립형 (Upright Type)
대물렌즈가 시료 위에 위치하는 가장 일반적인 형태로, 시료의 높이가 낮고 평탄도가 좋은 경우에 적합하며, 스테이지 이동이 직관적이고 다양한 액세서리 장착이 가능하여 연구소나 대학 실습용으로 널리 사용되는 표준 모델입니다.

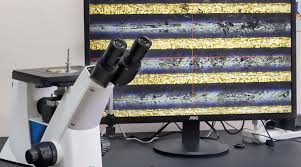

2. 도립형 (Inverted Type)
대물렌즈가 스테이지 아래에 있어 시료의 연마면을 뒤집어서 올려놓는 방식으로, 시편의 뒷면 평탄도나 두께에 상관없이 초점을 맞출 수 있어 레벨링(수평 맞춤) 작업이 필요 없고 무거운 대형 부품도 쉽게 관찰할 수 있는 현장 친화적 구조입니다.
3. 디지털 현미경 (Digital Microscope)
접안렌즈를 없애고 고성능 이미지 센서와 모니터로 관찰하는 방식으로, 틸팅(기울임) 기능과 3D 프로파일링 기능을 갖추어 복잡한 형상의 부품을 다각도로 분석할 수 있으며, 누구나 쉽게 사용할 수 있는 편의성과 강력한 리포팅 기능을 제공합니다.
| 구분 | 정립형 (Upright) | 도립형 (Inverted) | 디지털 (Digital) |
|---|---|---|---|
| 렌즈 위치 | 시료 상단 (위) | 시료 하단 (아래) | 가변 (틸팅 가능) |
| 시편 제한 | 높이 제한 있음 | 무게/크기 자유로움 | 자유로움 |
| 관찰 방식 | 접안렌즈 (눈) | 접안렌즈 (눈) | 모니터 (화면) |
| 주요 용도 | 웨이퍼, 박편, 연구 | 금속 부품, 주조품 | 전자 부품, 3D 형상 |
3. ROI 분석: 육안 검사 vs 이미지 분석
눈대중으로 등급을 매기는 것은 주관적입니다. 소프트웨어 분석은 객관적인 데이터와 신뢰성을 제공합니다.
| 비교 항목 | 육안 비교법 (Standard Chart) | 소프트웨어 분석 (Image Analysis) | 개선 효과 (Benefit) |
|---|---|---|---|
| 판정 기준 | 작업자 주관 개입 | 알고리즘 기반 정량화 | 데이터 객관성 확보 |
| 분석 속도 | 느림 (차트 대조) | 즉시 (원클릭 자동) | 분석 시간 90% 단축 |
| 리포트 | 수기 작성 필요 | 엑셀/PDF 자동 생성 | 문서화(Documentation) 효율 증대 |
4. 도입 예산 가이드: 등급별 가격대 (Budgeting)
렌즈의 성능(Plan Apo 등)과 스테이지 자동화 여부, 소프트웨어 기능에 따라 가격 차이가 큽니다.
1. 보급형/교육용 (Entry Level)
300만 원 ~ 800만 원 (Set)기본적인 명시야(BF) 관찰이 가능한 수동 정립형 현미경입니다. 대학 실습이나 간단한 표면 검사용으로 적합하며, 국산이나 중국 OEM 제품이 주류를 이룹니다. 기본적인 이미지 캡처 기능은 제공하지만 고급 분석 툴은 제외된 경우가 많습니다.
2. 산업용 중급형 (Mid-Range)
1,000만 원 ~ 3,000만 원 (System)명시야, 암시야, 편광 등 다양한 관찰법을 지원하는 도립형 또는 정립형 시스템입니다. Olympus(Evident), Nikon, Leica 등의 브랜드 제품이 해당되며, 입도 분석 및 주철 분석 소프트웨어가 포함되어 기업 부설 연구소나 품질 관리실의 표준 장비로 쓰입니다.
3. 하이엔드/디지털 (High-End)
5,000만 원 이상 (Full Auto)Keyence나 Zeiss의 3D 디지털 현미경 또는 전동 스테이지가 장착된 자동화 모델입니다. 심도 합성, 3D 프로파일링, 자동 스티칭 기능을 갖추고 있어, 복잡한 형상의 불량 분석이나 대량의 시료를 연속으로 검사해야 하는 반도체/첨단 소재 분야에 필수적입니다.
5. Industry 4.0: AI 조직 분석
숙련된 전문가가 없어도 AI가 조직을 판독합니다. 수만 개의 결정립을 1초 만에 세고 분류합니다.
- 결정립도 측정 (ASTM E112): 인터셉트 법이나 플래니메트릭 법을 알고리즘으로 구현하여, 사람의 눈보다 정확하고 일관되게 결정립 크기 번호(Grain Size Number)를 산출합니다.
- 비금속 개재물 평가: 강철 내부의 황화물, 산화물 등 이물질의 길이와 분포를 자동으로 감지하여 철강 청정도(Cleanliness)를 평가합니다.
- 자동 스티칭 (Image Stitching): 고배율로 촬영한 수백 장의 좁은 시야 이미지를 자동으로 이어 붙여, 전체 시료의 고해상도 파노라마 맵을 생성합니다.
6. 유지보수(PM): 렌즈는 닦는 게 아니다
현미경 성능의 90%는 렌즈 상태입니다. 함부로 닦으면 코팅이 벗겨집니다. 올바른 관리법입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 대물렌즈 | 먼지는 에어 블로어로 불어내고, 오일은 전용 렌즈 페이퍼로 1회만 닦음 |
| 스테이지 | 부드러운 움직임 확인 및 윤활, 시료 안착면의 평탄도 유지 |
| 광원(Lamp) | 할로겐 램프 수명 확인(흑화 현상), LED 광원의 밝기 균일도 점검 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
상이 흐릿하거나 조직이 안 보이는 것은 장비 탓이 아닐 수 있습니다. 전처리와 환경이 중요합니다.
Q. 현미경으로 봐도 그냥 거울처럼 아무것도 안 보입니다.
A. 금속 조직은 연마(Polishing)만 해서는 보이지 않습니다. 재질에 맞는 산(Acid) 용액으로 표면을 부식시키는 에칭(Etching) 과정을 거쳐야 결정립계의 단차가 생겨 조직이 드러납니다. 에칭이 덜 되었거나 과하면 조직이 선명하게 보이지 않습니다.
Q. 고배율에서 상이 자꾸 흔들립니다.
A. 500배 이상의 고배율에서는 바닥의 미세한 진동이나 에어컨 바람조차도 상을 흔들리게 합니다. 현미경을 견고한 제진대(Anti-vibration Table) 위에 설치하고, 주변에 진동을 유발하는 프레스나 모터 장비가 없는지 확인하여 격리해야 합니다.
Q. 명시야(BF)와 암시야(DF)는 언제 쓰나요?
A. 명시야는 빛을 수직으로 비춰 평평한 면을 밝게 보므로 일반적인 조직 관찰에 씁니다. 암시야는 빛을 측면에서 비춰 요철이나 긁힘만 빛나게 하므로, 표면의 미세한 스크래치, 크랙, 혹은 이물질을 강조해서 찾을 때 유용합니다.
8. 산업별 성공 도입 사례 (Case Study)
자동차 열처리 부품, 반도체 패키징, 철강 소재 등 다양한 분야에서 금속현미경을 통해 품질을 혁신한 사례입니다.

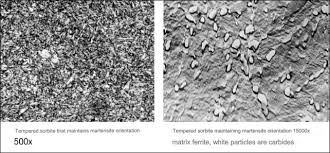

자동차 변속기 기어의 내구성을 확보하기 위해, 열처리 후 표면 경화층(침탄 깊이)과 심부 조직의 변화를 도립형 금속현미경과 경도계를 연동하여 정밀 분석했습니다. 이를 통해 열처리 로(Furnace)의 온도와 시간을 최적화하여 기어의 피로 수명을 20% 향상시키고 파손 불량을 예방했습니다.
반도체 칩과 기판을 연결하는 솔더 볼(Solder Ball) 내부의 미세 크랙 불량을 검출하기 위해, 심도 합성 기능이 있는 3D 디지털 현미경을 도입하여 단면을 입체적으로 관찰했습니다. 결과적으로 육안으로는 확인하기 힘든 접합 계면의 들뜸 현상을 명확히 찾아내어 패키징 공정의 신뢰성을 확보했습니다.
고강도 강판의 품질을 저하시키는 비금속 개재물(Inclusion)을 사람이 일일이 세는 비효율을 개선하기 위해, 전동 스테이지와 AI 분석 소프트웨어가 결합된 자동 검사 시스템을 구축했습니다. 이를 통해 검사 시간을 1/10로 단축하고, ASTM 규격에 따른 객관적인 청정도 등급을 산출하여 고객사 신뢰를 얻었습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
상이 뿌옇거나 색감이 이상한 문제는 조명과 화이트 밸런스 설정만으로도 좋아질 수 있습니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 상이 뿌옇게 보임 | 렌즈 오염, 조리개 개방 과다 | 렌즈 청소, 개구 조리개(Aperture)를 적절히 조임 |
| 색감이 누렇게 나옴 | 할로겐 램프 특성, WB 미설정 | LBD(색보정) 필터 사용, 카메라 화이트 밸런스 재설정 |
| 한쪽만 초점이 안 맞음 | 시료 평탄도 불량, 스테이지 기울어짐 | 시료 레벨링 프레스(Hand Press) 사용, 광축 점검 |
작은 조직 속에 거대한 해답.
재료의 성질을 꿰뚫어 보는 통찰력.
2026년형 첨단 금속현미경 솔루션으로 제품의 보이지 않는 내면까지 완벽하게 관리하십시오.
