오실로스코프(Oscilloscope) 완벽 가이드: 전파의 움직임을 포착하다
Oscilloscope
오실로스코프:
전파의 움직임을 포착하다
시간에 따른 전압의 변화를 시각화하여 회로의 숨겨진 노이즈와 타이밍 오류를
완벽하게 분석하는 전자 엔지니어의 핵심 디버깅 도구입니다.
1. 오실로스코프(Oscilloscope)란? (Deep Dive)
오실로스코프(Oscilloscope)는 전기 신호가 시간에 따라 어떻게 변하는지를 X축(시간)과 Y축(전압)의 2차원 그래프로 시각화하여 보여주는 정밀 전자 계측기입니다. 디지털 멀티미터가 단순히 순간의 '정적인 수치'만을 보여준다면, 오실로스코프는 전기가 흐르는 '동적인 과정' 전체를 녹화하여 회로 내부의 노이즈, 왜곡, 통신 오류 등을 엔지니어가 눈으로 직접 확인할 수 있게 해줍니다.
2026년형 오실로스코프 기술의 핵심 트렌드는 '12비트 고분해능(High Resolution)'과 '클라우드 협업 기반 분석'입니다. 과거 8비트 수준에서 놓치던 미세한 센서 신호와 전원 리플(Ripple) 노이즈를 16배 정밀해진 12비트 ADC로 선명하게 포착해내며, 측정된 대용량 파형 데이터를 클라우드에 즉시 공유하여 전 세계 연구진이 동시에 분석하는 시스템으로 진화하고 있습니다.
하드웨어 디버깅의 한계를 넘는 3대 핵심 가치
1. 신호 무결성 시각화 (Signal Integrity)
눈에 보이지 않는 전압의 변화를 직관적인 2D 그래프 파형으로 시각화하여 디스플레이에 선명하게 보여줍니다. 이를 통해 멀티미터의 숫자만으로는 절대 파악할 수 없는 신호의 왜곡, 리플 노이즈 혼입, 타이밍 지연 등의 복잡한 회로 문제를 엔지니어가 즉각적으로 인지하고 구조적 결함을 수정할 수 있게 합니다.
2. 과도 응답 및 글리치 포착 (Transient Capture)
나노초(ns)나 피코초(ps) 단위로 아주 짧은 순간에만 발생하고 사라지는 글리치(Glitch)나 스파이크 같은 과도 응답 신호를 완벽하게 포착해냅니다. 강력한 하드웨어 트리거(Trigger) 기능을 통해 특정 조건이 만족되는 순간의 파형만 화면에 고정시켜, 간헐적으로 발생하는 치명적인 시스템 다운의 근본 원인을 정확히 추적합니다.
3. 시리얼 프로토콜 해독 (Protocol Decoding)
I2C, SPI, CAN, Ethernet 등 디지털 시스템에서 칩과 칩이 통신하는 다양한 직렬 프로토콜의 파형을 캡처하고 실제 0과 1의 데이터 값으로 디코딩합니다. 단순한 물리적 전기 신호의 파형 분석을 넘어 소프트웨어적인 통신 오류까지 동시에 검증할 수 있어 최신 임베디드 및 전장 시스템 개발에 필수적인 역할을 수행합니다.
2. 기술 심층 분석: 오실로스코프 유형 비교
분석할 신호의 종류(아날로그, 디지털, RF)와 채널 수에 따라 최적의 아키텍처를 선택해야 디버깅 효율이 높아집니다.
1. DPO (디지털 형광 오실로스코프)
초당 수십만 번의 파형 변화를 겹쳐서 표시하고, 신호의 발생 빈도에 따라 색상의 밝기(Phosphor)를 다르게 표현하는 고유 기술을 적용했습니다. 변조된 신호나 간헐적인 런트(Runt) 노이즈가 정상적인 파형 사이에 어떻게 섞여 있는지를 직관적으로 보여주어, 아날로그 신호 품질 분석 및 범용적인 디버깅에 가장 널리 사용됩니다.

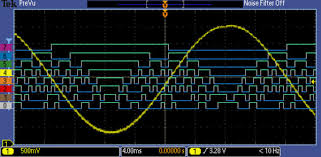

2. MSO (혼합 신호 오실로스코프)
2~8개의 아날로그 채널과 16개 이상의 디지털 로직 채널을 하나의 장비에 완벽하게 통합하여 복합적인 신호 분석이 가능합니다. 아날로그 센서의 입력 파형과 마이크로컨트롤러(MCU)의 디지털 출력 타이밍을 동일한 시간 축에서 완벽하게 동기화하여 검증할 수 있으므로, 복잡한 임베디드 제어 보드 개발 시 필수적인 주력 장비입니다.
3. MDO (혼합 도메인 오실로스코프)
시간 축의 파형 분석(오실로스코프)과 주파수 축의 스펙트럼 분석(스펙트럼 분석기) 기능을 하나의 하드웨어 유닛으로 결합한 최고급 복합 장비입니다. 전원 스위칭 노이즈가 RF 무선 통신 모듈에 미치는 간섭 현상이나, 블루투스 송출 시 발생하는 미세한 전압 강하를 주파수와 시간 관점에서 동시에 입체적으로 분석할 수 있습니다.
| 구분 | DPO (디지털 형광) | MSO (혼합 신호) | MDO (혼합 도메인) |
|---|---|---|---|
| 분석 도메인 | 시간 (Time Domain) | 시간 + 디지털 로직 | 시간 + 로직 + 주파수(RF) |
| 입력 채널 구성 | 아날로그 2~4개 | 아날로그 4 + 디지털 16 | 아날로그 4 + 디지털 16 + RF 1 |
| 디버깅 특화 | 간헐적 노이즈 및 글리치 | MCU 버스 및 타이밍 동기화 | 무선 통신 간섭 (EMI/EMC) |
| 주요 도입처 | 전원 장치, 모터 드라이브 | 임베디드 보드, 전장 시스템 | IoT 웨어러블, 5G RF 통신 |
3. ROI 분석: 고급 계측기의 투자 가치
오실로스코프는 단순한 측정 도구를 넘어 개발 기간을 단축하고 시장 선점의 기회를 제공하는 최고의 R&D 투자입니다.
1. 타임 투 마켓(Time-to-Market) 단축
고성능 트리거 기능과 자동화된 디코딩 소프트웨어를 활용하여, 엔지니어가 며칠 동안 찾아 헤매던 치명적인 하드웨어 버그를 단 몇 시간 만에 정확하게 짚어냅니다. 하드웨어 개발 및 디버깅 일정을 획기적으로 앞당겨 신제품의 시장 출시 시기를 가속화하고 선점 효과를 극대화할 수 있습니다.
2. 불필요한 보드 재설계 비용 방지
개발 초기 단계에서 신호 무결성(Signal Integrity) 문제와 전원 무결성(Power Integrity) 문제를 정밀하게 검증하여 양산 직전에 발생하는 치명적인 회로 결함을 예방합니다. 수천만 원이 깨지는 PCB 기판의 재설계(Respin) 횟수를 최소화하여 막대한 R&D 예산과 부품 낭비를 사전에 완벽히 차단합니다.
3. 국제 품질 인증 및 컴플라이언스 획득
USB, PCIe, HDMI 등 초고속 인터페이스 통신 규격이 국제 표준(Compliance)을 준수하는지 자동으로 테스트하는 아이 다이어그램(Eye Diagram) 분석 기능을 제공합니다. 외부 시험 기관에 수천만 원의 용역비를 지불하지 않고도 사내에서 사전 인증 테스트를 완료하여 품질 검증 비용을 획기적으로 절감합니다.
4. 도입 예산 가이드: 대역폭별 비용 (Budgeting)
측정할 신호의 최고 주파수(대역폭)와 초당 샘플링 속도, 12비트 ADC 탑재 여부가 가격을 결정하는 핵심 요소입니다.
1. 교육용 / 기본형 (50MHz ~ 200MHz)
50만 원 ~ 300만 원대학 실험실이나 취미용, 단순 아날로그 회로 수리용으로 널리 쓰이는 가성비 엔트리 모델입니다. 대역폭이 낮아 초고속 통신 신호 분석에는 한계가 있지만, 전원부 리플 확인이나 아두이노 수준의 느린 I2C 통신 파형을 확인하고 디버깅하는 데에는 가격 대비 성능이 훌륭하여 널리 도입됩니다.
2. 임베디드 / 전장용 (500MHz ~ 2GHz)
1,000만 원 ~ 5,000만 원자동차 전장 부품, IoT 기기, 파워 일렉트로닉스 전문 엔지니어들의 책상 위에 필수적으로 놓이는 산업 표준형 장비입니다. 미세한 전원 노이즈를 잡아내는 12비트 고해상도 ADC와 CAN-FD 등 최신 차량용 통신 디코딩 소프트웨어 옵션이 포함되어 있어, 복잡한 신호 분석을 위한 최적의 성능을 제공합니다.
3. 고속 인터페이스 / RF용 (8GHz ~ 30GHz 이상)
1억 원 ~ 수억 원DDR5 메모리, PCIe Gen5, 100G 광통신 등 반도체 팹리스 기업이나 첨단 서버 개발 환경에서만 요구되는 초고대역폭 프리미엄 장비입니다. 신호의 미세한 지터(Jitter) 성분까지 완벽하게 분해하는 최고의 샘플링 스펙과 저노이즈 설계가 적용되어 전체 연구소 단위의 전략적 투자로 진행됩니다.
5. Industry 4.0: 스마트 분석 기술
오프라인 박스에 머물던 오실로스코프가 클라우드와 AI를 만나 공간의 제약을 허물고 분석의 차원을 높였습니다.
1. AI 기반 이상 파형 자동 탐지 (Anomaly Detection)
장시간 측정된 수천만 개의 정상적인 파형 데이터 사이에서 인간의 눈으로는 도저히 식별할 수 없는 미세한 글리치나 비정상적인 엣지(Edge) 왜곡을 AI가 자동으로 스캔하여 찾아냅니다. 엔지니어의 반복적인 파형 탐색 시간을 없애고, 간헐적으로 발생하는 악성 버그를 단숨에 격리하여 디버깅 속도를 비약적으로 높입니다.
2. 클라우드 기반 실시간 파형 공유 (Cloud Collaboration)
서울 본사의 엔지니어가 미국 공장 라인에 설치된 오실로스코프를 원격으로 제어하고, 측정된 테라바이트급 파형 데이터를 클라우드 서버로 즉시 업로드하여 전 세계 연구진과 공유합니다. USB 메모리로 데이터를 복사해 옮기던 불편함이 사라지며, 언제 어디서나 웹 브라우저를 통해 팀 단위의 다중 분석 협업이 가능해집니다.
3. 자동화된 컴플라이언스 테스트 (Automated Testing)
복잡한 국제 통신 규격 스펙을 장비 내부에 자동화된 스크립트로 내장하여, 클릭 한 번으로 수십 가지의 검증 항목을 스스로 테스트하고 'Pass/Fail' 형태의 공식 리포트를 자동 생성합니다. 규격에 대한 깊은 지식이 없는 초보 엔지니어도 전문가 수준의 신호 무결성 검증을 완벽하고 빠르게 수행할 수 있도록 지원합니다.
6. 유지보수(PM): 측정 신뢰성의 수호
나노초 단위의 오차를 다루는 만큼 정밀한 온도 통제와 프로브의 정기적인 보정이 계측 신뢰성의 전부입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 프로브 보정 (Probe Compensation) | 측정 전 프로브 팁을 보정 단자에 연결하여 구형파(Square wave)의 각진 모서리가 수평이 되도록 트리머를 조절해야 고주파 왜곡을 방지할 수 있습니다. |
| 장비 교정 (Annual Calibration) | 내부 ADC와 타임베이스 클럭의 정밀도를 유지하기 위해, ISO 17025 인증을 받은 전문 교정 기관에 1년 주기로 의뢰하여 측정 오차를 공식적으로 보정받아야 합니다. |
| 온도 및 펌웨어 관리 (Env & FW) | 열로 인한 부품 특성 변화를 막기 위해 내부 쿨링팬 필터 먼지를 제거하고 항온항습을 유지하며, 최신 버그 패치와 디코딩 기능 강화를 위해 제조사 펌웨어를 최신화합니다. |
7. 실무 FAQ: R&D 엔지니어의 핵심 질문
대역폭 선정, 샘플링 속도의 의미, 능동/수동 프로브 차이 등 스펙 시트를 읽을 때 가장 혼란스러운 이슈들입니다.
Q. 대역폭(Bandwidth)은 어느 정도로 골라야 하나요?
A. 오실로스코프의 가장 중요한 스펙인 대역폭은 보통 '측정하려는 신호의 최대 주파수 대비 최소 5배'를 권장합니다. 예를 들어 100MHz 클럭 신호의 왜곡되지 않은 완벽한 구형파 엣지를 보려면, 고조파 성분을 모두 담을 수 있는 500MHz 대역폭 이상의 장비를 사용해야 신호의 감쇠나 왜곡 없이 정확히 측정할 수 있습니다.
Q. 샘플링 속도와 레코드 길이는 왜 중요한가요?
A. 샘플링 속도(GS/s)가 빠를수록 아날로그 신호를 촘촘하게 쪼개어 디지털로 변환하므로 짧은 글리치를 놓치지 않고 포착할 수 있습니다. 또한 레코드 길이(메모리 깊이)가 클수록 높은 샘플링 속도를 유지하면서도 아주 긴 시간(수 초 이상)의 파형 흐름을 한 번에 끊김 없이 녹화할 수 있어 복잡한 통신 디버깅에 절대적으로 유리합니다.
Q. 수동(Passive) 프로브 대신 비싼 능동(Active) 프로브를 써야 하나요?
A. 일반적인 500MHz 이하의 저주파 회로에는 기본 제공되는 수동 프로브로도 충분합니다. 하지만 1GHz가 넘어가는 고속 디지털 회로를 잴 때 수동 프로브를 대면 커패시턴스 성분 때문에 회로가 망가지는 로딩 효과(Loading Effect)가 발생하므로, 반드시 초저임피던스 특성을 가진 수백만 원대의 고성능 액티브 프로브를 별도 구매해 써야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
나노초의 타이밍 오류를 해결하여 신제품의 안정성을 확보한 하이테크 기업들의 기술적 돌파 사례입니다.
전기차 배터리 관리 시스템(BMS)의 충방전 밸런싱 회로를 개발하면서 기존 8비트 스코프의 노이즈 한계에 부딪혔습니다. 이를 극복하기 위해 16배 더 정밀한 12비트 하이엔드 오실로스코프를 전격 도입하여, 고전압 환경에서도 수 밀리볼트(mV) 단위의 미세한 센서 신호 변화를 노이즈 없이 선명하게 분리해내 품질을 검증했습니다.
배터리로 동작하는 초소형 스마트워치 기기에서 블루투스 데이터를 송신할 때마다 발생하는 원인 불명의 재부팅 현상을 분석했습니다. MDO(혼합 도메인) 장비를 사용하여 RF 송신 타이밍과 배터리 전원단의 미세한 전압 강하(Droop) 파형을 하나의 시간 축에서 동시에 비교함으로써 전원부 설계 오류를 단 하루 만에 찾아냈습니다.
초당 기가바이트의 데이터를 전송하는 차세대 DDR5 메모리 컨트롤러의 신호 무결성을 확보하기 위해 20GHz급 최고급 장비를 셋업했습니다. 자동화된 아이 다이어그램(Eye Diagram) 컴플라이언스 소프트웨어를 통해 Jitter(타이밍 흔들림) 마진을 정확히 측정하고, 고객사가 요구하는 까다로운 전송 스펙을 단번에 통과하여 양산에 돌입했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
파형이 깨지거나 잡히지 않을 때 장비 고장을 의심하기 전 반드시 점검해야 할 하드웨어 세팅 요소입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 파형이 두껍고 노이즈가 심함 | 그라운드 리드가 너무 길어 안테나 역할을 하여 노이즈 유입됨 | 프로브의 긴 악어클립을 제거하고 아주 짧은 스프링 그라운드 팁 사용 |
| 파형 위아래가 잘림 (Clipping) | 입력 전압 범위가 화면 설정 범위를 초과하여 ADC 포화 발생 | V/div 스케일을 키우거나, 10X 프로브 감쇠 모드가 장비에 맞게 설정되었는지 확인 |
| 파형이 고정 안 되고 계속 흐름 | 트리거 레벨이 신호의 진폭 범위를 벗어났거나 소스 지정 오류 | 트리거 소스를 해당 채널로 맞추고 레벨 노브를 돌려 파형 중간에 트리거 레벨을 위치시킴 |
디버깅의 시간은 개발의 생명.
보이지 않는 전기적 결함을 시각화하여 가장 빠르게 답을 찾는 기술.
2026년형 초고정밀 스마트 오실로스코프 솔루션으로 귀사의 하드웨어 R&D 역량을 압도적으로 끌어올리십시오.
