압력센서(Pressure Sensor) 완벽 가이드: 공정 제어의 심장
Pressure Sensor
압력센서:
공정의 맥박을 읽다
진공에서 초고압까지, 보이지 않는 힘을 데이터로 변환하다.
유체와 기체의 흐름을 통제하고 시스템의 안전을 책임지는 자동화의 시작점입니다.
1. 압력센서(Pressure Sensor)란? (Deep Dive)
압력센서(Pressure Sensor/Transmitter)는 기체나 액체의 물리적인 압력을 감지하여 전기적인 신호로 변환하는 장치입니다. 단순한 ON/OFF 스위치부터, 0.1% 이하의 정밀도를 가진 스마트 트랜스미터까지 다양하며, 파스칼(Pa), 바(bar), psi 등 다양한 단위로 공정의 상태를 정량화합니다.
2026년형 압력센서의 트렌드는 'IO-Link 통신'과 '멀티 센싱(Multi-sensing)'입니다. 단순히 압력 값만 보내는 아날로그 방식을 넘어, 디지털 통신을 통해 센서의 건강 상태, 온도 데이터, 파라미터 설정까지 원격으로 제어하며, 압력과 온도를 동시에 측정하는 복합 센서가 주류가 되고 있습니다.
공정 안정화를 위한 3대 핵심 가치
1. 공정 안전성 (Safety Margin)
배관이나 탱크의 과도한 압력 상승을 실시간으로 감지하여 폭발 사고를 예방합니다. 설정된 임계값(Threshold)을 넘으면 즉시 밸브를 차단하거나 알람을 울려 설비와 작업자를 보호하는 최후의 보루입니다.
2. 정밀 제어 (Feedback Control)
펌프나 컴프레서의 출력을 일정하게 유지하기 위해 인버터(VFD)에 피드백 신호를 보냅니다. 목표 압력을 정확하게 추종하도록 제어하여, 제품의 품질 편차를 줄이고 공정 효율을 극대화합니다.
3. 에너지 절감 (Energy Saving)
불필요하게 높은 압력으로 운전되는 것을 막습니다. 말단 부하의 압력을 감지하여 필요한 만큼만 펌프를 회전시킴으로써, 유압 및 공압 시스템의 전력 소비량을 최대 30%까지 절감할 수 있습니다.
2. 기술 심층 분석: 감지 방식 비교

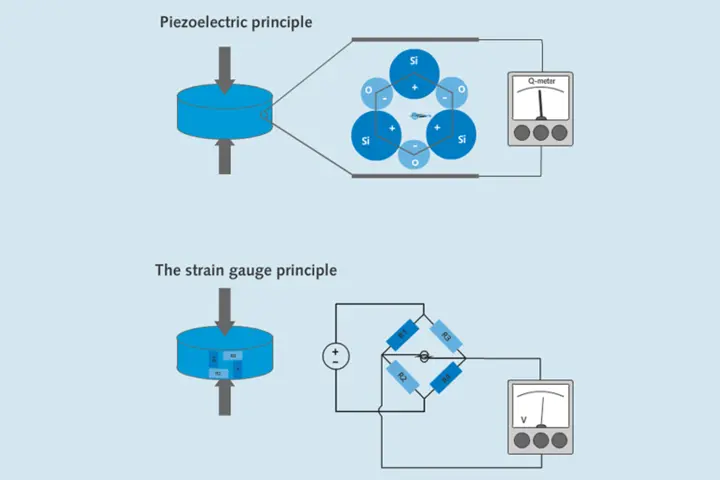

어떤 소재가 압력을 느끼느냐에 따라 스트레인 게이지, 정전용량, 압전 소자 방식으로 나뉩니다. 용도에 맞는 선택이 필수입니다.
1. 스트레인 게이지 (Strain Gauge)
금속 다이어프램 위에 저항체를 붙여 변형을 측정합니다. 가격이 저렴하고 내구성이 좋아 일반 산업용 유압/공압 라인에 가장 널리 쓰이지만, 미세 압력 감지에는 한계가 있습니다.
2. 정전용량식 (Capacitive)
세라믹 다이어프램과 전극 사이의 간격 변화(정전용량)를 측정합니다. 금속보다 탄성이 좋은 세라믹을 사용하여 미세한 압력 변화에도 민감하며, 과부하(Over-pressure)에 강해 탱크 수위 측정 등에 유리합니다.
3. 피에조/압전식 (Piezoelectric)
수정(Quartz) 같은 압전 소자가 압력을 받으면 전기를 발생시키는 원리입니다. 응답 속도가 마이크로초(µs) 단위로 매우 빨라 폭발 압력이나 엔진 연소압 같은 동적인 압력(Dynamic Pressure) 측정에 사용됩니다.
| 구분 | 스트레인 게이지 | 정전용량식 (Ceramic) | 압전식 (Piezo) |
|---|---|---|---|
| 측정 범위 | 중압 ~ 고압 (10 ~ 1000 bar) | 미압 ~ 저압 (mbar 단위) | 광범위 (동적 변화) |
| 정밀도/안정성 | 보통 (0.5% FS) | 우수 (0.1% FS, 장기안정성) | 정적 측정 불가 (드리프트) |
| 내과부하성 | 보통 (2배수) | 최상 (10배수 이상 견딤) | 보통 |
| 주요 용도 | 유압 기계, 일반 공압 | 탱크 레벨, 화학 공정 | 엔진 연소, 충격 시험 |
3. ROI 분석: 센서가 만드는 이익
압력 센서는 단순한 계측기가 아닙니다. 에너지를 아끼고 품질을 지키는 가장 경제적인 투자입니다.
1. 펌프/팬 에너지 절감 (VFD Control)
전력비 30% 절감부하 변동에 따라 펌프 속도를 제어(VFD)하기 위해서는 정확한 압력 피드백이 필수입니다. 100마력 펌프에 압력 센서를 달아 인버터 제어를 하면 연간 수천만 원의 전기 요금을 아낄 수 있습니다.
2. 불량률 감소 (Quality Control)
공정 변동성 최소화사출 성형이나 프레스 공정에서 가압력을 일정하게 유지하지 못하면 불량이 발생합니다. 고정밀 센서로 압력을 0.1 bar 단위로 제어하여 제품의 치수 정밀도와 강도를 일정하게 유지합니다.
3. 누설 조기 감지 (Leak Detection)
유틸리티 손실 방지압축 공기나 가스 배관의 압력 강하(Drop) 패턴을 분석하여 미세한 누설을 잡아냅니다. 새어 나가는 고가의 유틸리티 비용을 막고, 유독 가스 누출 시 조기 경보로 안전 사고를 방지합니다.
4. 도입 예산 가이드: 사양별 비용 (Budgeting)
정밀도, 재질(SUS316L vs Hastelloy), 통신 방식(아날로그 vs 통신)에 따라 가격 차이가 큽니다.
1. 일반 산업용 센서 (General Purpose)
5만 원 ~ 20만 원단순한 디스플레이 일체형 스위치나 소형 트랜스미터입니다. 공압 실린더 확인이나 일반적인 물 배관 압력 확인용으로 가장 많이 사용되며, 0.5% 수준의 정밀도를 가집니다.
2. 스마트 트랜스미터 (Process/Smart)
50만 원 ~ 150만 원HART 통신이나 방폭(Ex-proof) 인증을 갖춘 고성능 모델입니다. 화학 플랜트나 오일&가스 현장에 사용되며, 자가 진단 기능과 0.05%급의 높은 정밀도를 자랑합니다.
3. 특수/위생용 센서 (Sanitary/Flush)
100만 원 ~ 300만 원 이상식음료나 제약 공정을 위해 다이어프램이 밖으로 노출된(Flush Mount) 형태입니다. 세척이 쉽고 이물질이 끼지 않으며, 고온/고부식성 유체를 견디기 위해 하스텔로이(Hastelloy) 등 특수 소재가 적용됩니다.
5. Industry 4.0: 스마트 센싱 기술

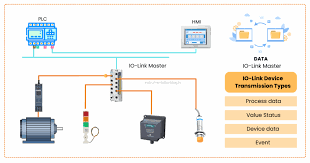

센서가 똑똑해졌습니다. IO-Link를 통해 센서 설정값을 원격으로 변경하고, 교체 시기를 스스로 알립니다.
1. 파라미터 자동 설정 (Auto-Parameter)
교체 시간 0분센서가 고장 나서 교체할 때, IO-Link 마스터가 기존 센서의 설정값(Switching Point, Hysteresis)을 새 센서에 자동으로 덮어씌웁니다. 작업자가 일일이 버튼을 눌러 세팅할 필요가 없습니다.
2. 드리프트 감지 (Drift Monitoring)
측정 신뢰도 확보장기간 사용 시 센서의 영점(Zero Point)이 틀어지는 것을 감지합니다. 물리적인 손상이나 노후화로 인해 측정값이 부정확해지기 전에 유지보수 알람을 띄워 공정 불량을 막습니다.
3. 듀얼 센싱 (Pressure + Temperature)
센서 1개로 2가지 측정하나의 센서 헤드에서 압력과 유체 온도를 동시에 측정하여 전송합니다. 배관 타공을 줄여 설치 비용을 아끼고, 온도 변화에 따른 압력 보정(Compensation)을 더 정밀하게 수행할 수 있습니다.
6. 유지보수(PM): 정확도를 지키는 관리
압력 센서는 충격과 이물질에 약합니다. 정기적인 영점 조정과 배관 청소가 필수입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 영점 조정 (Zeroing) | 대기압 상태에서 출력이 0(또는 4mA)인지 확인. 틀어졌다면 대기 개방 후 Zero Trim 수행. |
| 다이어프램 청소 | 점성이 있는 유체나 슬러지가 굳어 감지부를 막지 않았는지 확인. 부드러운 솔로 세척. |
| 임펄스 배관/도압관 | 센서로 압력을 전달하는 얇은 관에 공기(Air pocket)나 이물질이 차면 오차 발생. 퍼지(Purge) 작업 필요. |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
절대압과 게이지압의 차이, 수격 현상 방지 등 현장에서 헷갈리기 쉬운 기술적 포인트입니다.
Q. 절대압(Absolute)과 게이지압(Gauge)은 어떻게 다른가요?
A. 게이지압은 대기압(0 bar)을 기준으로 측정하며 일반적인 공정에 쓰입니다. 절대압은 완전 진공(0 bar)을 기준으로 하며, 진공 챔버나 날씨 영향 없이 정밀한 측정이 필요한 화학 공정에 사용됩니다.
Q. 밸브를 열 때 센서가 자꾸 고장 납니다. (수격 현상)
A. 밸브 급개방 시 발생하는 워터 해머(Water Hammer)로 인해 순간적으로 정격 압력의 수십 배가 가해져 센서가 파손된 것입니다. 스너버(Snubber)나 댐퍼를 설치하여 압력 충격을 완화해야 합니다.
Q. 고온 스팀 배관에 센서를 바로 달아도 되나요?
A. 일반 센서는 80~100℃가 한계입니다. 스팀에 직접 닿으면 회로가 탑니다. 반드시 사이펀 관(Siphon Tube - 돼지꼬리관)을 사용하여 스팀을 응축수로 식힌 후에 센서에 닿게 하거나, 쿨링 타워 옵션을 써야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
정확한 압력 관리가 생산성과 품질을 어떻게 바꾸는지 보여주는 사례입니다.
웨이퍼 식각 공정에 공급되는 가스 압력의 미세한 맥동을 잡기 위해 고속 응답형 정전용량 센서를 도입했습니다. 압력 변동폭을 ±0.1% 이내로 제어하여 칩 수율을 2% 향상시켰습니다.
시간대별 물 사용량에 따라 배관 말단 압력이 변하는 것을 감지하고, 인버터 펌프 회전수를 자동으로 조절하는 시스템을 구축했습니다. 불필요한 과압 운전을 없애 연간 전력비를 15% 절감했습니다.
기존 센서의 틈새에 찌꺼기가 끼어 세균이 번식하는 문제를 해결하기 위해, 플러시 마운트(Flush Mount) 타입의 위생용 압력 센서를 도입했습니다. CIP(내부 세정) 효율이 높아지고 식품 안전 인증을 통과했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
값이 튀거나 오차가 생길 때 점검해야 할 포인트입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 출력값 헌팅 (Fluctuation) | 배관 내 기포 혼입 또는 유체 맥동 심함 | 도압관 에어 빼기(Venting) 또는 댐핑 시간(Damping Time) 설정 증가 |
| 고정된 오차 (Offset) | 설치 위치의 수두압(Head Pressure) 영향 | 설치 후 현장 조건에 맞춰 Zero Adjustment(영점 보정) 수행 |
| 신호 없음 (No Signal) | 배선 오결선 또는 파워 서지로 인한 회로 파손 | 결선도 확인(2선식/3선식) 및 서지 보호기(SPD) 설치 여부 점검 |
안전과 효율은 정확한 압력에서 시작.
보이지 않는 힘을 통제하는 기술.
2026년형 스마트 압력 센서 솔루션으로 공정의 안전 마진을 확보하고 에너지 효율을 극대화하십시오.
