SCADA(원격감시제어) 완벽 가이드: 산업 현장의 디지털 관제탑
SCADA (Supervisory Control and Data Acquisition)
SCADA 시스템:
산업 현장의 디지털 관제탑
수천 개의 센서와 설비를 하나의 화면에서 감시하고 제어합니다.
PLC와 HMI를 넘어, 데이터 기반의 자동화를 실현하는 산업용 소프트웨어.
1. SCADA(원격 감시 제어)란? (Deep Dive)
SCADA(Supervisory Control and Data Acquisition)는 넓은 지역에 분산된 설비나 복잡한 제조 공정을 중앙 통제실에서 원격으로 감시하고 제어하는 시스템입니다. 단순한 기계 조작을 넘어, 센서에서 수집된 온도, 압력, 유량 등의 아날로그 데이터를 디지털로 변환하여 데이터베이스에 저장하고, 설정된 알람 조건에 따라 경보를 울리거나 자동으로 밸브를 잠그는 등 능동적인 제어를 수행합니다.
2026년형 SCADA는 폐쇄적인 산업망을 넘어 '개방형 프로토콜(OPC UA)'과 '웹/모바일 기반'으로 진화하고 있습니다. 전용 소프트웨어가 깔린 PC에서만 확인 가능했던 과거와 달리, 이제는 HTML5 기반의 웹 브라우저를 통해 태블릿이나 스마트폰으로도 현장 상황을 실시간으로 파악할 수 있습니다. 또한, 수집된 빅데이터를 클라우드 AI와 연동하여 설비 고장을 사전에 예측하는 예지 보전(Predictive Maintenance)의 핵심 플랫폼으로 자리 잡았습니다.
스마트 관제를 위한 3대 핵심 기능
1. 실시간 감시 (Real-time Monitoring)
수천 개의 IoT 센서에서 발생하는 데이터를 밀리초(ms) 단위로 수집하여 중앙 관제실의 대형 화면에 그래픽으로 시각화함으로써, 운영자가 현장 설비의 이상 징후나 가동 상태를 직관적으로 파악하고 즉각적인 조치를 취해 다운타임을 최소화합니다.
2. 원격 제어 (Remote Control)
화학 공장이나 발전소처럼 위험하거나 접근이 어려운 원격지의 밸브, 펌프, 모터 등을 현장에 직접 가지 않고도 관제실에서 클릭 한 번으로 제어함으로써, 작업자의 안전을 완벽하게 확보하고 긴급 상황 발생 시 골든타임을 지켜 대형 사고를 미연에 방지합니다.
3. 데이터 수집 (Data Logging)
과거부터 현재까지 축적된 방대한 운전 데이터와 알람 이력을 시계열 데이터베이스(Historian)에 누락 없이 저장하고 분석함으로써, 설비의 최적 운전 효율 조건을 도출하고 반복되는 고장 패턴을 찾아내어 유지보수 비용을 획기적으로 절감합니다.
2. 기술 심층 분석: 시스템 구성 방식
현장의 규모와 보안 요구 사항에 따라 독립형, 네트워크형, 그리고 클라우드형으로 나뉩니다. 최근에는 유연한 클라우드형이 대세입니다.
1. 독립형 (Standalone)
단일 장비나 소규모 생산 라인을 관리하기 위해 현장 PC 한 대에 SCADA 소프트웨어를 직접 설치하여 운영하는 독립적인 방식으로, 네트워크 구성이 단순하여 구축 비용이 저렴하고 외부 해킹 위험이 적지만, 데이터의 공유나 시스템 확장에 물리적 한계가 있습니다.
2. 네트워크형 (Client-Server)
중앙 서버가 모든 데이터를 수집하여 처리하고 다수의 클라이언트 PC가 네트워크로 접속하여 모니터링하는 분산형 구조로, 대규모 공장의 통합 관제에 필수적이며 서버 이중화(Redundancy) 구성을 통해 한 쪽 서버가 고장 나도 시스템이 중단되지 않는 고가용성을 보장합니다.
3. 클라우드/IoT형 (Web-based)
현장 데이터를 보안 게이트웨이를 통해 클라우드 서버로 전송하여 웹 브라우저나 모바일 앱으로 언제 어디서든 접속하는 방식으로, 초기 서버 구축 비용이 거의 들지 않고 무제한에 가까운 스토리지와 고성능 AI 분석 엔진을 활용할 수 있는 차세대 모델입니다.
| 구분 | 독립형 (Standalone) | 네트워크형 (On-Premise) | 클라우드형 (SaaS) |
|---|---|---|---|
| 구축 난이도 | 낮음 (PC 설치) | 높음 (서버/망 구성) | 중간 (게이트웨이 설정) |
| 초기 비용 | 저렴 (라이선스 구매) | 매우 높음 (인프라) | 매우 낮음 (구독료) |
| 확장성 | 제한적 | 보통 (하드웨어 증설) | 매우 우수 (유연함) |
| 보안 | 물리적 보안 필요 | 자체 방화벽 구축 | 통신 암호화 필수 |
3. ROI 분석: 수기 기록 vs SCADA
자동화된 데이터 수집은 인건비를 줄일 뿐만 아니라, 휴먼 에러를 없애 데이터의 신뢰성을 완벽하게 확보합니다.
| 비교 항목 | 수기/엑셀 관리 | SCADA 시스템 | 개선 효과 (Benefit) |
|---|---|---|---|
| 데이터 주기 | 1시간 ~ 1일 (간헐적) | 밀리초(ms) ~ 초(s) (연속적) | 순간적인 이상 징후 포착 가능 |
| 보고서 작성 | 수동 취합 (시간 소요) | 원클릭 자동 생성 | 행정 업무 시간 90% 단축 |
| 사고 대응 | 발생 후 인지 (사후 대처) | 실시간 알람 (즉시 대응) | 설비 고장 및 생산 손실 예방 |
4. 도입 예산 가이드: Tag(태그) 수 기준 (Budgeting)
SCADA 소프트웨어 가격은 주로 관리해야 할 데이터 포인트(Tag)의 개수에 따라 결정됩니다. 하드웨어(PC/서버) 비용은 별도입니다.
1. 소형/단일 설비용 (75 ~ 150 Tags)
150만 원 ~ 400만 원 (USB Key)단일 기계나 소규모 공정 라인 하나를 감시하기에 적합한 라이트(Light) 버전입니다. 국산 Cimon이나 LS산전의 InfoU 등이 가성비가 좋으며, 필수적인 모니터링과 알람 기능, 간단한 데이터 로깅 기능을 제공하여 중소기업의 첫 자동화 도입에 적합합니다.
2. 중형/공장 단위용 (1,000 ~ 5,000 Tags)
800만 원 ~ 2,500만 원 (License)공장 전체의 생산 라인이나 중규모 수처리 시설을 통합 관리할 수 있는 스탠다드 버전입니다. 다수의 클라이언트 접속을 지원하고 데이터베이스 연동 기능이 강화되어 있으며, 외산인 Wonderware(AVEVA)나 Rockwell Automation 제품이 안정성과 기능 면에서 선호됩니다.
3. 대형/인프라용 (Unlimited Tags)
1억 원 이상 (System Project)발전소, 지하철, 광역 상수도망 등 국가 기반 시설이나 대규모 플랜트를 위한 엔터프라이즈 급입니다. 태그 수 제한이 없고 이중화 서버 구성을 기본으로 하며, 수백만 개의 데이터를 실시간 처리하는 고성능 Historian DB가 포함되어 있어 시스템 통합(SI) 비용이 큽니다.

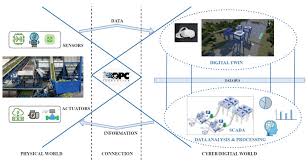

5. Industry 4.0: 디지털 트윈(Digital Twin)
SCADA 데이터를 기반으로 가상 공간에 실제와 똑같은 공장을 구현하여, 시뮬레이션을 통해 최적의 운영 방안을 찾습니다.
- 가상 시운전: 새로운 설비를 도입하기 전에 가상 공간에서 미리 작동시켜 보며 프로그램의 오류를 찾고 설치 기간을 단축합니다.
- 에너지 최적화: 공장의 전력 사용량 데이터를 분석하고 시뮬레이션하여, 피크 전력을 제어하고 에너지 비용을 절감하는 시나리오를 도출합니다.
- 증강 현실(AR): 현장 작업자가 태블릿으로 설비를 비추면, SCADA의 실시간 데이터와 수리 매뉴얼이 화면 위에 겹쳐서 보여집니다.
6. 유지보수(PM): 멈추지 않는 감시
SCADA 서버가 멈추면 공장의 눈과 귀가 막히는 것입니다. 정기적인 백업과 네트워크 점검이 시스템의 생명입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 데이터 백업 | DB 및 프로젝트 파일 주기적 백업 (외장 하드 또는 클라우드 이중화) |
| 보안 업데이트 | OS 보안 패치 및 SCADA 소프트웨어 최신 버전 업데이트 (버그 수정) |
| 통신 점검 | PLC 통신 케이블 노이즈 점검, 허브/라우터 트래픽 부하 모니터링 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
HMI와의 차이점, 외부 해킹에 대한 보안 대책, 그리고 이기종 장비 간의 통신 호환성 문제는 가장 빈번한 이슈입니다.
Q. HMI와 SCADA의 차이점은 무엇인가요?
A. HMI는 개별 장비 앞에 부착된 터치패널처럼 '단위 기계'의 조작과 감시에 집중하는 반면, SCADA는 공장 전체의 모든 HMI와 설비를 네트워크로 연결한 '광역 감시 시스템'으로, 대용량 데이터베이스 연동과 전사적 분석 기능에서 훨씬 포괄적이고 상위 개념의 역할을 수행합니다.
Q. 폐쇄망인데도 보안(Security)이 필요한가요?
A. 인터넷이 끊긴 폐쇄망이라도 유지보수용 노트북이나 작업자의 USB를 통해 악성코드가 침투할 수 있어 보안 위협이 증가하고 있습니다. 따라서 물리적인 망분리(Air-gap)는 기본이며, SCADA 전용 방화벽을 구축하고 허가된 프로그램만 실행되도록 하는 화이트리스트 정책을 필수적으로 적용해야 합니다.
Q. 서로 다른 제조사의 PLC를 연결할 수 있나요?
A. 각 제조사마다 통신 규약이 달라 직접 연결은 어렵지만, 산업 표준 프로토콜인 'OPC UA'를 지원하는 드라이버나 전용 게이트웨이를 사용하면 이기종 간의 장벽을 허물 수 있습니다. 이를 통해 미쓰비시, 지멘스, LS 등 다양한 PLC 데이터를 하나의 SCADA 시스템으로 통합하여 모니터링할 수 있습니다.
8. 산업별 성공 도입 사례 (Case Study)
상하수도 관리, 에너지 저장 장치(ESS), 자동차 부품 생산 등 다양한 분야에서 SCADA를 통해 어떻게 효율을 극대화했는지 확인해 보십시오.
광범위한 지역에 매설된 상수도관의 누수를 실시간으로 탐지하고 관리하기 위해, 클라우드 기반의 광역 SCADA 네트워크를 구축하여 유량 데이터를 통합 분석했습니다. 이를 통해 누수 발생 지점을 조기에 발견하여 유수율을 90% 이상으로 끌어올리고, 펌프 운전을 최적화하여 전력 비용을 획기적으로 절감하는 성과를 거두었습니다.

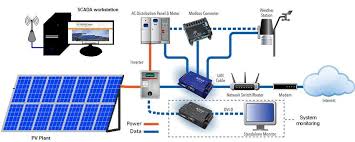

전국에 분산된 태양광 발전소와 ESS(에너지 저장 장치)의 효율적인 운영을 위해, 웹 기반 SCADA와 PMS(전력 관리 시스템)를 도입하여 발전량과 충방전 상태를 중앙에서 제어했습니다. 결과적으로 피크 시간대 전력 판매 수익을 극대화하고, 배터리 온도를 실시간 감시하여 화재 위험을 사전에 차단하는 안전 관리 체계를 완성했습니다.
설비 고장으로 인한 돌발 정지가 잦아 생산 계획 차질이 발생하자, 모든 생산 설비의 상태 데이터를 수집하는 제조 현장용 SCADA 시스템을 도입하여 비가동 요인을 정밀 분석했습니다. 이를 통해 설비의 고장 징후를 사전에 파악하여 예방 정비를 실시함으로써 설비 종합 효율(OEE)을 15% 향상시키고 납기 준수율을 높였습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
통신 두절이나 데이터 누락은 치명적입니다. 안정적인 네트워크 설계가 시스템 신뢰성을 결정합니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 통신 끊김 (Timeout) | 노이즈 간섭, 케이블 불량 | 광케이블 사용, 쉴드 처리 및 배선 경로 변경 |
| 데이터 누락 | 서버 부하, 네트워크 대역폭 부족 | 통신 주기 조정(Polling Time), 네트워크 분리 |
| 화면 갱신 지연 | 그래픽 리소스 과다 사용 | 벡터 그래픽 최적화, 불필요한 애니메이션 제거 |
