열화상 카메라(Thermal Camera) 완벽 가이드: 보이지 않는 열을 보다
Thermal Camera
열화상 카메라:
보이지 않는 열을 보다
온도 변화를 실시간으로 시각화하여 화재 위험과 설비 고장을 사전에 차단하는
비접촉식 설비 진단 및 예지 보전의 궁극적 광학 솔루션입니다.
1. 열화상 카메라(Thermal Camera)란? (Deep Dive)

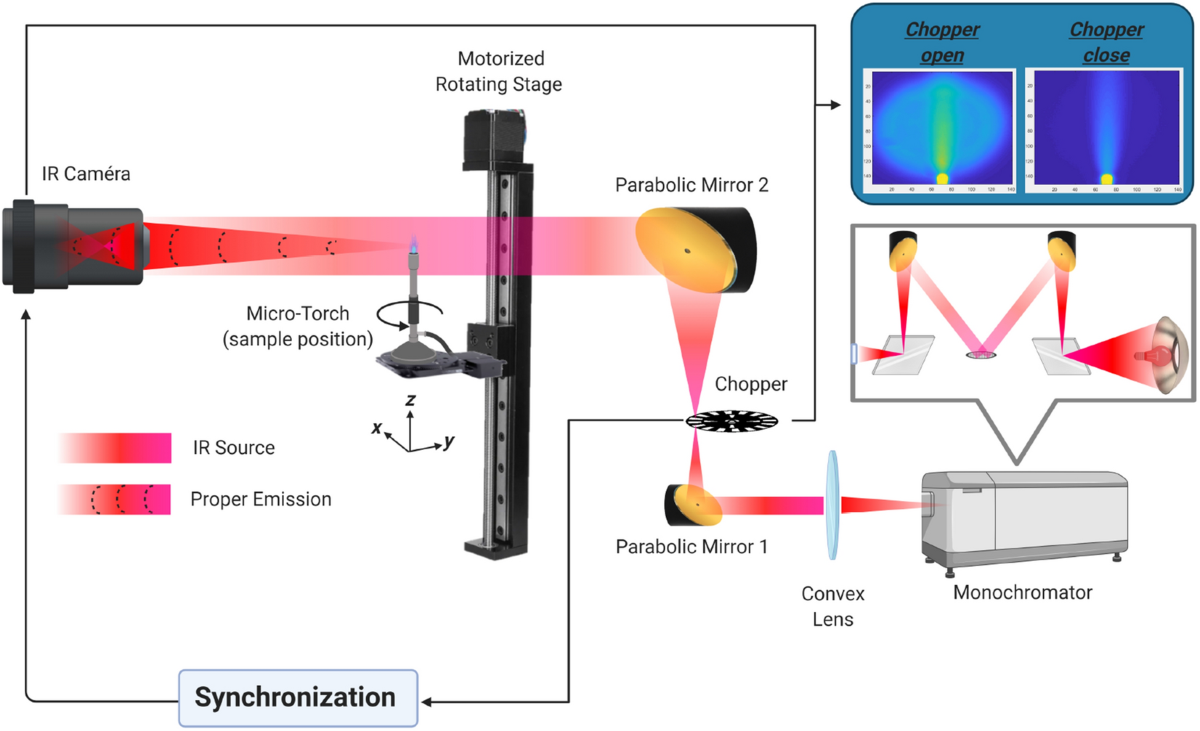

열화상 카메라는 절대영도(-273.15℃) 이상의 모든 물체가 방출하는 적외선(Infrared) 에너지를 감지하여, 눈에 보이는 컬러 이미지로 맵핑해주는 첨단 광학 계측 장비입니다. 일반 카메라가 빛을 사진으로 담는다면, 열화상 카메라는 물체 표면 온도를 픽셀 단위로 측정해 보이지 않는 기계 내부의 열분포를 직관적으로 보여줍니다.
2026년형 기술 트렌드는 '초고해상도 센서'와 'AI 융합 자동 진단'입니다. 1024x768 픽셀의 선명한 화질로 미세한 온도 차이를 뚜렷하게 구분하며, 클라우드에 연동된 AI가 촬영된 열 패턴을 딥러닝으로 분석하여 정상 상태와 이상 발열을 스스로 판단하는 지능형 모니터링 시스템으로 진화하고 있습니다.
산업 현장의 안전을 책임지는 3대 핵심 가치
1. 비접촉식 안전 진단 (Non-Contact Safety)
수만 볼트가 흐르는 고압 배전반이나 고속 회전하는 모터 등 작업자가 다가가기 위험한 산업 설비의 온도를 원거리에서 비접촉식으로 측정합니다. 설비 가동을 멈추지 않고 실시간 열 데이터를 획득하여, 점검으로 인한 공장 라인의 다운타임을 완벽한 제로(0)로 만듭니다.
2. 예지 보전의 실현 (Predictive Maintenance)
기계적 마찰이나 전기적 단락 같은 치명적인 설비 결함은 장비 고장 직전에 반드시 비정상적인 발열을 동반합니다. 열화상 카메라로 부품의 온도 변화 추이를 정밀 추적 분석하여, 기계가 멈추거나 대형 화재로 번지기 전에 선제적인 유지보수를 실행할 수 있는 골든타임을 확보합니다.
3. 숨은 결함의 시각화 (Hidden Defect Visibility)
배관 내부의 미세한 누수 현상이나 촘촘한 PCB 기판 칩셋의 과부하 발열 등 육안으로는 도저히 확인할 수 없는 숨겨진 문제들을 직관적인 온도 맵으로 보여줍니다. 과거 엔지니어의 감에 의존하던 방식을 탈피하고, 객관적 열화상 증거를 통해 100% 신뢰할 수 있는 진단 리포트를 제공합니다.
2. 기술 심층 분석: 장비 폼팩터별 비교
현장 순회 진단, 24시간 무인 감시, 간단한 일상 점검 등 사용 목적에 따라 최적의 형태를 선택해야 합니다.
1. 휴대용 열화상 카메라 (Handheld)
현장 엔지니어가 직접 들고 다니며 공장 내 다양한 설비를 순회 점검할 때 사용하는 가장 대중적인 권총형 장비입니다. 낙하 충격에 대비한 견고한 고무 하우징과 실화상 겹침 기술이 탑재되어, 복잡한 배전반 내부에서도 결함이 발생한 특정 부품의 위치를 선명하게 식별해낼 수 있습니다.
2. 고정형 열화상 센서 (Fixed Mount)
24시간 무인 감시가 필요한 대규모 제조 라인이나 전기차 배터리 충전소 등에 고정 설치되어 연속적으로 온도를 모니터링하는 센서입니다. 위험 임계 온도를 초과할 경우 중앙 관제실로 즉시 알람을 전송하며, 머신 비전과 연동하여 제품의 열적 조립 불량을 자동으로 솎아냅니다.
3. 스마트폰 모듈형 (Mobile Attachment)
개인 스마트폰의 충전 포트에 꽂아서 사용하는 엄지손가락 크기의 초소형 열화상 모듈로, 건축물 단열 검사나 간단한 전기 점검에 유용합니다. 센서 해상도는 상대적으로 낮지만, 스마트폰의 넓은 화면과 통신 기능을 활용해 촬영 즉시 사진을 전송하고 현장에서 간편하게 리포트를 작성할 수 있습니다.
| 구분 | 휴대용 (Handheld) | 고정형 (Fixed) | 스마트폰 모듈형 |
|---|---|---|---|
| 주요 용도 | 현장 순회 및 예지 보전 진단 | 24시간 무인 자동 화재/공정 감시 | 간단한 일상 점검 및 DIY 용도 |
| 모니터링 방식 | 작업자가 직접 수동으로 조준 촬영 | 실시간 네트워크 스트리밍 전송 | 전용 스마트폰 앱을 통한 구동 |
| 해상도 및 렌즈 | 우수 (망원/접사 등 다양한 렌즈 교체) | 최상 (공정 제어 정밀 연동 지원) | 보통 (교체 불가능한 기본 렌즈 고정) |
| 도입 비용 | 100만 원 ~ 2,000만 원대 | 300만 원 ~ 5,000만 원대 (시스템) | 30만 원 ~ 80만 원대 (가성비) |
3. ROI 분석: 장비 투자의 엄청난 경제학
열화상 카메라는 대형 화재나 설비 정지로 인한 치명적 피해를 단 한 번만 막아내도 투자비를 100% 회수합니다.
1. 대형 화재 및 2차 폭발 사고 방어
공장 배전반의 미세한 접속 불량이나 ESS 배터리의 비정상적인 열폭주 징후를 연기나 화재 발생 수십 분 전에 미리 포착하여 대형 참사를 막습니다. 단 한 번의 전소 사고로 발생할 막대한 설비 피해와 공장 가동 중단으로 인한 천문학적 영업 손실 리스크를 완벽하게 차단합니다.
2. 예기치 않은 생산 다운타임 방지
공장의 핵심 라인을 구동하는 거대 모터 베어링이나 컨베이어 마찰부의 비정상적인 과열 현상을 사전에 감지하여, 부품 파손 전 안전한 정비 시간을 확보합니다. 시간당 수천만 원의 기회비용이 날아가는 돌발적인 라인 중단 사태를 막고, 유지보수 일정에 맞춰 부품을 준비해 수리 시간을 최소화합니다.
3. 에너지 손실 비용의 획기적 절감
지하에 매설된 온수 파이프의 단열재 파손 부위나 거대한 냉동 창고 벽면의 치명적인 냉기 유출 지점을 선명한 온도 맵핑으로 시각화하여 새어나가는 에너지를 차단합니다. 공조 시스템의 비효율적 작동 상태를 열화상으로 정밀 진단하여 연간 수억 원에 달하는 공장 유틸리티 전력 비용을 대폭 절감합니다.
4. 도입 예산 가이드: 사양별 비용 (Budgeting)
열화상 센서의 해상도, 측정 가능한 최고 온도 범위, 그리고 초점 조절 방식에 따라 가격이 결정됩니다.
1. 보급형 설비 진단용 (Entry)
100만 원 ~ 300만 원160x120 픽셀 수준의 해상도를 제공하며 일반 배전반 점검이나 아파트 보일러 배관 누수 확인 등 근거리 온도 이상 유무를 빠르게 파악하는 모델입니다. 100만 원대의 저렴한 예산으로 쉽게 도입이 가능하여 중소 규모 빌딩의 시설 관리팀에서 범용으로 널리 활용하며 초보자도 다루기 쉽습니다.
2. 전문가용 고해상도 (Professional)
500만 원 ~ 1,500만 원320x240에서 640x480 픽셀의 압도적으로 선명한 해상도를 지원하며, 수십 미터 밖 송전탑 애자 발열이나 PCB 기판 미세 발열을 오차 없이 분석해 냅니다. 500만 원 이상의 예산이 소요되지만 교체형 렌즈, 레이저 오토포커스 기능이 포함되어 대기업 전기 설비 보전 전문팀에서 주력으로 사용합니다.
3. 연구/자동화용 정밀 장비 (High-End)
3,000만 원 ~ 수억 원1024x768(HD급) 이상의 초고해상도 화질과 1,500℃ 이상의 초고온 측정, 초당 100프레임 고속 촬영 스펙을 갖춘 연구소 및 인라인 품질 검사용 모델입니다. 반도체 웨이퍼 표면의 나노급 열 분포 연구나 전기차 배터리 열폭주 테스트 등 극한의 정밀도가 요구되는 환경을 위해 전격 도입됩니다.
5. Industry 4.0: 스마트 열화상 AI 시스템
단순히 온도를 표시하던 시대는 끝났습니다. AI와 결합하여 스스로 생각하고 공장의 열을 통제합니다.
1. AI 비전 융합 자동 진단
픽셀의 온도 수치를 읽는 것을 넘어, 머신 비전 AI 모델이 열화상 이미지를 분석하여 기계의 정상 작동열인지 화재로 이어질 이상 고열인지를 스스로 판별해 냅니다. 위험한 쇳물 유출이나 불꽃 크기를 AI가 실시간으로 인식하여, 담당자가 모니터를 보지 않아도 위험 상황 시 즉각 중앙 통제실에 경보를 울립니다.
2. 드론 기반 3D 열화상 맵핑
열화상 카메라를 장착한 무인 드론을 띄워 대규모 태양광 발전소 패널이나 복잡한 화학 플랜트 파이프라인을 비행 촬영하고, 클라우드에서 합성하여 3D 열 지도를 만듭니다. 광활한 부지 전체의 열 분포 현황을 입체적으로 파악하여, 핫스팟의 정확한 GPS 좌표를 추출해 엔지니어를 지체 없이 현장으로 파견합니다.
3. 자동화된 클라우드 리포팅
촬영된 고용량 열화상 이미지와 온도 데이터가 5G 통신망을 통해 클라우드 관리 서버로 즉시 전송되며, 사전에 설정된 기업 템플릿에 따라 분석 보고서가 자동으로 생성됩니다. 수기로 기록하고 엑셀로 옮기던 번거로운 문서화 업무를 없애주어 관리 효율을 극대화하고, 빅데이터를 통해 장기적인 온도 변화 추이를 추적합니다.
6. 유지보수(PM): 장비의 생명인 측정 정확도 유지
열화상 센서는 매우 예민한 광학 기기입니다. 렌즈 오염과 교정 주기를 놓치면 치명적인 오판을 부르게 됩니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 특수 게르마늄 렌즈 청소 | 적외선용 게르마늄 렌즈는 미세 스크래치에 취약하므로, 반드시 전용 극세사 천과 광학 클리너를 사용해 먼지만 부드럽게 닦아 코팅 손상을 막아야 함. |
| 정기적인 온도 교정 (Cal) | 마이크로볼로미터 센서의 노후화로 인한 측정 오차를 바로잡기 위해, 최소 1년 주기로 공식 인증 기관에 의뢰하여 흑체 표준기 기반의 교정을 받아야 함. |
| 배터리 및 펌웨어 관리 | 리튬이온 배터리의 성능 저하를 막기 위해 완전 방전을 금지하며, 최신 온도 보정 알고리즘 적용과 버그 수정을 위해 제조사 펌웨어를 정기적으로 업데이트함. |
7. 실무 FAQ: 현장 진단 엔지니어의 핵심 질문
투과율 문제, 방사율 세팅 등 오차 없는 온도를 측정하기 위해 반드시 숙지해야 할 노하우입니다.
Q. 유리 너머로 배전반 내부 부품의 온도를 잴 수 있나요?
A. 열화상 센서의 적외선은 일반 투명 유리를 통과하지 못하고 반사되거나 흡수되어 카메라에는 유리 표면 온도만 찍힙니다. 수만 볼트 고압 배전반 내부를 문을 닫은 채 외부에서 측정하려면, 적외선이 100% 통과하는 특수 크리스탈 재질의 '적외선 투과 창(IR Window)'을 판넬 외부에 별도로 타공하여 설치해야 합니다.
Q. 알루미늄 표면의 온도를 쟀는데 실제보다 훨씬 낮게 나옵니다.
A. 구리나 알루미늄처럼 반짝이는 금속 표면은 스스로의 열 방사 능력이 낮고 주변 차가운 온도를 거울처럼 반사하여 실제보다 온도가 현저히 낮게 측정되는 오류가 생깁니다. 금속 표면 일부에 검정 절연 테이프를 붙이거나 무광 흑색 페인트를 칠하여 장비의 방사율(Emissivity)을 0.95로 맞춘 후 측정해야 가장 정확합니다.
Q. 해상도(Pixel)의 중요성과 올바른 선택 기준은 무엇인가요?
A. 대상 물체의 크기와 촬영 거리에 따라 필요한 해상도가 달라지며, 타겟 물체가 화면 안에서 최소 3x3 픽셀 이상의 면적을 차지해야만 정확한 온도 측정이 가능합니다. 1미터 내의 전력 케이블은 160x120 해상도로 충분하지만, 10미터 밖에 매달린 애자나 1mm 칩셋을 측정하려면 반드시 고해상도 장비를 투자해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
눈에 보이지 않는 열을 시각화하여 품질 불량을 잡고 폭발 사고를 막아낸 혁신 사례입니다.
전기차용 2차 전지 셀 고속 조립 공정 컨베이어에 초고해상도 고정형 열화상 라인스캔 시스템을 구축하여, 충방전 테스트 시 발생하는 미세 발열 징후를 실시간 전수 검사했습니다. 열폭주 위험을 내재한 미세 단락 불량 셀이 팩으로 조립되기 전에 완벽히 걸러내어 화재 리스크를 원천 차단하고 글로벌 고객사의 품질 기준을 통과했습니다.
인화 가스가 가득 차 사람의 접근이 제한되는 화학 플랜트 외곽에 최고 등급 방폭 하우징이 적용된 팬틸트 열화상 카메라를 설치하여, 파이프라인 파손을 24시간 감시했습니다. 육안으로는 투명하여 식별할 수 없는 유독 가스의 미세한 누출 플룸(Plume)을 열화상 특수 광학 필터링으로 시각화하여 잡아내어 대형 폭발 사고를 방지했습니다.
최신 AI 서버 랙의 극단적인 밀집도로 인해 서버가 타버리는 핫스팟 문제를 해결하기 위해, 전산실 천장과 통로에 초소형 열화상 센서를 수백 대 배치하여 3D 온도 맵을 구축했습니다. 에어컨 찬 바람이 닿지 않아 과열되는 공기 순환 사각지대를 직관적으로 찾아내어 냉각 기류를 재배치함으로써, 막대한 냉방 에너지를 15% 이상 절감했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
측정값이 이상하거나 이미지가 선명하지 않을 때 확인해야 할 광학적 세팅 요소입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| 온도가 실제보다 현저히 낮게 나옴 | 알루미늄 등 반사율이 높은 금속 표면에서 주변의 차가운 벽면 온도가 반사되어 찍힘 (방사율 오류) | 대상 표면에 검정 테이프 부착 후 측정하거나 장비의 방사율(Emissivity)을 0.95로 직접 수정 |
| 이미지가 뭉개지고 초점이 안 맞음 | 렌즈 전면에 이물질이 묻었거나, 수동 초점(Focus) 조절 링을 물체 거리에 맞게 맞추지 않음 | 전용 천으로 렌즈를 닦고, 수동 포커스 링을 미세하게 돌려 피사체 윤곽선이 날카롭게 보이도록 조절 |
| 측정 온도가 계속 흔들리며 변동함 | 햇빛, 에어컨 바람, 강력한 외부 열원 등 주변 환경의 열 에너지가 렌즈에 지속적으로 반사되어 유입됨 | 반사 온도(Reflected Temperature) 값을 실제 환경에 맞게 재조정하고, 외부 열을 차단하는 가림막 설치 |
보이지 않는 열적 위험이 가장 치명적.
설비가 무너지기 전, 스스로 내지르는 열의 비명을 시각화하여 포착하는 기술.
2026년형 초정밀 스마트 열화상 솔루션으로 화재를 막고 중단 없는 생산성을 확보하십시오.
