오버레이 측정기(Overlay Metrology) 완벽 가이드: 수직 정렬의 수호자
Overlay Metrology
오버레이 측정기:
수직 정렬의 수호자
수백 층의 반도체 회로가 정확히 정렬되었는지 나노미터 단위로 감시합니다.
IBO와 DBO 기술로 EUV 공정의 수율을 결정짓는 핵심 계측 솔루션.
1. 오버레이 측정기(Overlay Metrology)란? (Deep Dive)
오버레이 측정기(Overlay Metrology)는 반도체 제조 공정에서 웨이퍼 위에 여러 층의 회로 패턴을 쌓아 올릴 때, 아래층과 위층이 설계대로 정확하게 정렬되었는지 확인하는 광학 계측 장비입니다. 수백 번의 노광 공정이 반복되는 동안 나노미터(nm) 단위의 미세한 위치 어긋남(Misalignment)이라도 발생하면, 회로가 단락(Short)되거나 끊어지는(Open) 치명적인 불량이 발생하기 때문에 수율 확보에 필수적입니다.
2026년형 최신 오버레이 기술의 트렌드는 'DBO (Diffraction Based Overlay)'의 전면적 도입과 'EUV 대응'입니다. 기존의 이미지를 직접 찍어서 보는 IBO 방식이 회로 선폭 미세화로 인한 광학적 한계에 부딪히면서, 회절광을 이용해 간접적으로 오차를 계산하는 DBO 방식이 3나노 이하 공정의 표준으로 자리 잡고 있습니다. 또한, EUV 노광 시 발생하는 확률적 결함과 국소적인 웨이퍼 변형을 잡기 위해 측정 포인트 수를 획기적으로 늘린 고속 대량 계측(HVM) 기술이 핵심 경쟁력이 되고 있습니다.
정밀 정렬을 위한 3대 핵심 지표
1. 정확도 (Accuracy / TIS)
광학계 자체의 비대칭성이나 렌즈 왜곡으로 인해 발생하는 장비 기인 오차(TIS)를 최소화해야 하며, 이를 위해 웨이퍼를 0도와 180도로 회전시켜 측정한 후 평균값을 취하는 보정 기술을 적용하여 실제 오버레이 값(True Overlay)에 가장 근접한 데이터를 산출합니다.
2. 정밀도 (Precision / Repeatability)
동일한 타겟을 반복 측정했을 때 얼마나 일관된 값을 얻을 수 있는지를 나타내는 지표로, 미세 진동 제어와 광원 안정화를 통해 편차(3 Sigma)를 0.1nm 수준으로 억제함으로써, 공정 변화에 의한 실제 오차와 단순 측정 노이즈를 명확하게 구분할 수 있어야 합니다.
3. 처리량 (Throughput / MAM Time)
전체 웨이퍼의 맵(Map)을 완성하기 위해 수천 개의 포인트를 측정해야 하므로 MAM(Move-Acquire-Measure) 시간을 단축하는 것이 핵심이며, 초고속 스테이지와 고광량 소스를 결합하여 시간당 수백 장의 웨이퍼를 전수 검사 수준으로 처리하는 능력이 요구됩니다.

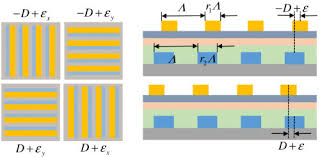

2. 기술 심층 분석: IBO(이미지) vs DBO(회절)
눈으로 직접 보는 것과 빛의 성질을 이용해 계산하는 것의 차이입니다. 미세 공정으로 갈수록 DBO의 비중이 높아지고 있습니다.
1. IBO (Image Based Overlay)
현미경처럼 타겟(Box-in-Box 등)의 이미지를 찍어 중심점 간의 거리 차이를 픽셀 단위로 분석하는 전통적인 방식으로, 직관적인 확인이 가능하고 다양한 공정에 범용적으로 쓰이지만, 광학적 해상도 한계로 인해 초미세 공정에서는 측정 정밀도가 떨어지는 한계가 있습니다.
2. DBO (Diffraction Based Overlay)
격자무늬 타겟에 빛을 쏘아 반사된 회절광의 강도 차이(Asymmetry)를 분석하여 오차를 역산하는 방식으로, 이미지를 직접 형성하지 않아도 되므로 해상도 한계를 극복하고 옹스트롬(Å) 단위의 극도로 미세한 정렬 오차까지 감지할 수 있어 최첨단 공정의 주류가 되었습니다.
3. 하이브리드 (Hybrid Metrology)
IBO의 직관성과 DBO의 정밀성을 결합하거나, CD-SEM(전자현미경)의 절대 기준값을 참조하여 광학 장비의 오차를 보정하는 통합 솔루션으로, 복잡한 3D 구조나 신소재 도입으로 인해 단일 계측 방식만으로는 확보하기 어려운 측정 신뢰성을 극대화하는 최신 운용 전략입니다.
| 구분 | IBO (Image Based) | DBO (Diffraction Based) |
|---|---|---|
| 측정 원리 | 이미지 중심 위치 분석 | 회절광 강도 차이 분석 |
| 정밀도 | 보통 (수 nm 수준) | 매우 높음 (0.1nm 수준) |
| 주요 타겟 | Box-in-Box, AIM | Grating (격자) |
| 적용 공정 | Legacy, Thick layer | EUV, FinFET, 3D NAND |
3. ROI 분석: 수율(Yield)과의 전쟁
오버레이 계측은 단순한 검사를 넘어, 노광 장비를 제어하는 '나침반' 역할을 수행하여 전체 수율을 결정짓습니다.
| 비교 항목 | 계측 부족 (Low Sampling) | 고밀도 계측 (High Sampling) | 개선 효과 (Benefit) |
|---|---|---|---|
| 보정 능력 | 웨이퍼 전체 평균만 보정 | 국소적 왜곡(Warpage) 보정 | 엣지(Edge) 수율 15% 향상 |
| 공정 사고 | 대량 불량 발생 후 인지 | 실시간 스캐너 피드백 | 사고 조기 차단 및 손실 최소화 |
| EUV 효율 | 재작업(Rework) 빈번 | One-shot 성공률 증가 | 고가 장비 가동 효율 극대화 |
4. 도입 예산 가이드: 기술별 가격대 (Budgeting)
오버레이 측정기는 KLA, ASML, Archer(Lam) 등 글로벌 Top-tier 기업들이 독점하고 있는 초고가 장비 시장입니다. 기술 방식에 따라 가격 차이가 큽니다.
1. IBO 장비 (Standard Optical)
40억 원 ~ 70억 원 (Set)성숙된 기술인 이미지 기반 오버레이 장비로, 10nm 이상의 레거시(Legacy) 공정이나 3D NAND의 두꺼운 하드마스크 층 측정에 주로 사용됩니다. 상대적으로 가격 접근성이 좋아 파운드리와 메모리 라인의 범용 계측 장비로 널리 운용되고 있습니다.
2. DBO 장비 (Advanced Optical)
80억 원 ~ 150억 원 (Set)회절 광학계를 탑재한 최신 장비로, 7nm 이하 EUV 공정 및 고단수 3D NAND의 정밀 제어를 위해 필수적입니다. 광원 파장의 가변성(Tunable Source)과 고속 연산 능력이 핵심이며, 미세 공정 수율을 좌우하는 전략 물자로 분류되어 매우 높은 가격대를 형성합니다.
3. In-line SEM (Reference)
100억 원 ~ 200억 원 이상 (Set)광학 장비의 측정 기준(Reference)을 잡거나 DBO로 측정이 불가능한 극미세 패턴을 직접 확인하기 위해 사용하는 전자현미경 기반 장비입니다. 속도가 매우 느려 양산용 전수 검사보다는 공정 셋업 및 광학 장비 교정(Calibration) 용도로 제한적으로 도입됩니다.
5. Industry 4.0: APC (Advanced Process Control)
측정된 오차 데이터를 분석하여 노광 장비(Scanner)의 렌즈 배율과 웨이퍼 스테이지 좌표를 실시간으로 자동 수정합니다.
- 고차 보정 (High Order Correction): 단순한 선형 오차(Shift, Rotation)뿐만 아니라, 웨이퍼 휨으로 인한 비선형적 왜곡까지 수학적으로 모델링하여 보정합니다.
- CPE (Correctable Process Error): 측정된 오차 중 노광 장비로 수정 가능한 성분과 수정 불가능한 성분을 분리하여 최적의 제어 값을 산출합니다.
- 통합 데이터 분석: 오버레이 데이터뿐만 아니라 CD(선폭), 두께 등 다른 계측 데이터와 상관관계를 분석하여 공정 산포의 근본 원인을 추적합니다.
6. 유지보수(PM): 광학계의 순도 유지
나노미터 계측은 아주 미세한 광축 틀어짐이나 렌즈 오염에도 민감합니다. 정기적인 TIS 관리와 광학계 점검이 생명입니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| TIS Calibration | 표준 웨이퍼를 0도/180도 측정하여 장비 자체 오차(Shift) 보정 |
| Optics Care | 렌즈 및 필터 오염 점검, 광원(Lamp/Laser) 광량 및 파장 안정성 확인 |
| Stage Accuracy | 웨이퍼 스테이지의 이동 정밀도 및 평탄도(Flatness) 맵핑 점검 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
측정값이 튀거나 신뢰성이 의심될 때 확인해야 할 체크리스트입니다. 타겟 손상과 공정 영향성이 주원인입니다.
Q. 오버레이 측정값이 갑자기 튑니다. (Flyer)
A. CMP(평탄화) 공정 후 타겟 표면이 손상되거나, 포토레지스트 코팅 불량으로 인해 타겟 인식이 불안정해진 경우입니다. 타겟 이미지를 확인하여 찌그러짐이나 이물질 여부를 검사하고, 필요하다면 측정 파장을 변경하여 손상된 표면의 영향을 최소화해야 합니다.
Q. IBO와 DBO 값에 차이가 납니다.
A. IBO는 물리적 형상을 보고 DBO는 광학적 신호를 보기 때문에, 타겟 비대칭(Asymmetry)이 발생하면 두 값에 괴리가 생길 수 있습니다. 실제 소자(Device) 단면을 SEM으로 잘라 확인(Cross-section)하여 어느 쪽 값이 진실(Ground Truth)에 가까운지 검증하고 오프셋을 적용해야 합니다.
Q. 웨이퍼 엣지(Edge) 부분만 오버레이가 안 좋습니다.
A. 박막 증착이나 식각 공정에서 웨이퍼 가장자리에 응력(Stress)이 집중되어 웨이퍼가 미세하게 휘거나 늘어났기 때문입니다. 이를 해결하기 위해 엣지 영역의 측정 밀도를 높여 고차 보정 모델(High Order Model)을 적용하고, 노광 장비의 엣지 샷 보정 기능을 활성화해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
3나노 로직, 300단 낸드, 첨단 D램 등 극한의 기술 장벽을 오버레이 계측 솔루션으로 어떻게 극복했는지 확인해 보십시오.
3nm GAA 구조의 복잡한 층간 정렬을 위해, 기존 IBO 방식 대신 멀티 파장 DBO 시스템을 전면 도입하여 측정 정확도를 획기적으로 개선했습니다. 이를 통해 EUV 노광 시 발생하는 확률적 오차를 실시간으로 피드백 받아 보정함으로써, 로직 소자의 전기적 성능 산포를 30% 줄이고 초기 양산 수율을 목표치까지 조기에 달성했습니다.
수백 층을 한 번에 뚫는 채널 홀 공정에서 웨이퍼 휨(Warpage)으로 인한 심각한 정렬 불량을 해결하기 위해, 고밀도 맵핑(High Density Mapping)과 고차 보정 알고리즘을 적용하여 국소적인 뒤틀림을 완벽하게 제어했습니다. 결과적으로 셀 스택 간의 어긋남을 최소화하여 테라비트급 고용량 낸드의 동작 신뢰성을 확보했습니다.
미세 회로 구현을 위해 노광을 여러 번 나누어 진행하는 멀티 패터닝 공정의 복잡한 정렬 이슈를 해결하기 위해, IBO와 DBO를 상호 보완적으로 운용하는 하이브리드 계측 전략을 수립했습니다. 주요 레이어는 DBO로 정밀하게, 일반 레이어는 IBO로 빠르게 측정하여 생산성과 품질의 균형을 맞추고 D램 생산 원가를 절감했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
WIS(Wafer Induced Shift)나 타겟 비대칭은 측정의 적입니다. 정확한 값을 얻기 위한 노하우입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| WIS (Wafer Shift) | 공정 영향으로 타겟 비대칭 발생 | 측정 파장 변경(Tunable), 다각도 조명 사용 |
| Focus Error | 투명 막질 두께 변화, Z축 불안정 | Auto-Focus 알고리즘 최적화, Z축 맵핑 강화 |
| Residual Error | 보정 불가능한 고차 성분 잔존 | CPE(보정 가능 오차) 필터링 모델 고도화 |
