포토레지스트(Photoresist) 완벽 가이드: 빛으로 그리는 회로
Photoresist (PR)
포토레지스트:
미세 회로의 예술가
빛에 반응하여 용해도가 변하는 감광성 고분자 물질.
g-line부터 EUV까지, 나노미터 단위의 반도체 패턴을 형성하는 결정적 화학 소재.
1. 포토레지스트(Photoresist)란? (Deep Dive)
포토레지스트(PR)는 빛(Photo)에 반응하는 감광제(Sensitizer), 기본 골격이 되는 수지(Resin), 그리고 이를 녹이는 용매(Solvent)로 구성된 액체 상태의 화학 물질입니다. 웨이퍼 위에 얇게 도포된 후 노광 장비에서 특정 파장의 빛을 쬐면, 빛을 받은 부분의 화학 구조가 변하여 현상액(Developer)에 잘 녹거나(Positive), 반대로 단단하게 굳어 녹지 않게(Negative) 됩니다. 이 성질을 이용해 마스크에 그려진 회로 패턴을 웨이퍼 위로 전사하는 것이 포토 공정의 핵심입니다.
2026년형 최신 PR 시장은 극자외선(EUV) 공정의 도입과 함께 급격히 변화하고 있습니다. 기존의 유기물 기반 화학 증폭형 레지스트(CAR)가 3nm 이하 공정에서 패턴 무너짐(Collapse)이나 거칠기(LER) 한계를 보이자, 이를 극복하기 위해 주석(Sn) 등을 포함한 '무기물(Inorganic) 또는 금속 산화물(Metal-oxide) 레지스트'가 차세대 소재로 주목받고 있습니다. 또한, 3D 낸드나 첨단 패키징을 위해 수십 마이크로미터 두께로 두껍게 코팅해도 균일성을 유지하는 '후막(Thick Film) PR' 기술 역시 중요해지고 있습니다.
미세 패터닝의 3대 핵심 지표
1. 해상도 (Resolution)
광원의 파장이 짧을수록(ArF→EUV), 그리고 PR을 구성하는 고분자의 분자량이 작고 균일할수록 빛의 산란이 억제되어, 나노미터(nm) 단위의 더욱 정밀하고 날카로운 회로 패턴을 구현할 수 있는 결정적인 해상력을 확보하게 됩니다.
2. 감도 (Sensitivity)
패턴 형성에 필요한 최소한의 빛 에너지 양을 의미하며, 감도가 높을수록 노광 시간을 획기적으로 단축해 생산성을 높일 수 있지만, 너무 민감할 경우 원치 않는 빛 산란에도 반응할 수 있어 해상도와의 정밀한 균형 유지가 필수적입니다.
3. 식각 내성 (Etch Resistance)
현상 후 남겨진 PR 패턴이 후속 식각 공정의 강한 플라즈마나 화학 용액을 견디며 하부 막질을 보호하는 능력으로, 회로 끊김이나 변형을 방지하기 위해 공정 조건에 최적화된 충분한 막 두께와 견고한 내화학성이 요구됩니다.
2. 기술 심층 분석: 양성(Positive) vs 음성(Negative)

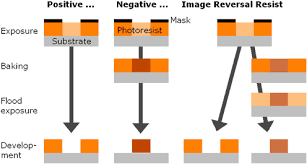

빛을 받은 부분이 사라지면 포지티브, 남으면 네거티브입니다. 미세 공정은 주로 해상도가 좋은 포지티브를 사용합니다.
1. 양성 PR (Positive Tone)
빛을 받은 노광 부위의 고분자 결합이 끊어지며 현상액에 녹는 성질로 변하는 방식으로, 네거티브 대비 해상도가 월등히 뛰어나고 핀홀 결함 발생이 적어 CPU나 D램 등 최첨단 반도체의 미세 회로 패터닝 공정의 표준으로 자리 잡았습니다.
2. 음성 PR (Negative Tone)
빛을 받은 부분이 가교 결합을 일으켜 단단하게 경화되고 받지 않은 부분만 제거되는 방식으로, 웨이퍼 기판과의 물리적 접착력이 매우 우수하고 내화학성이 강하여 미세 선폭보다는 내구성이 요구되는 범핑 및 리프트오프 공정에 주로 활용됩니다.
3. 화학 증폭형 PR (CAR)
노광 시 발생한 소량의 산(Acid)이 촉매가 되어 후속 열처리 과정에서 수천 번의 연쇄 화학 반응을 증폭시키는 원리로, 적은 광량으로도 폭발적인 반응 효율을 얻을 수 있어 KrF, ArF 및 최첨단 EUV 리소그래피의 핵심이 되었습니다.
| 구분 | Positive PR | Negative PR |
|---|---|---|
| 반응 메커니즘 | 노광부 결합 끊어짐 (용해) | 노광부 결합 단단해짐 (경화) |
| 해상도 | 매우 우수 (미세 공정) | 보통 (팽윤 현상 발생 가능) |
| 접착력 | 보통 | 우수 |
| 주요 용도 | CPU, DRAM, Logic | Legacy, Lift-off, Bumping |
3. ROI 분석: 고가 소재의 경제성
PR은 웨이퍼 공정 재료비의 큰 비중을 차지하지만, 수율에 미치는 영향은 그 이상입니다. 재작업(Rework) 가능성이 비용 절감의 핵심입니다.
| 비교 항목 | 저가/범용 PR | 고성능/EUV PR | 개선 효과 (Benefit) |
|---|---|---|---|
| 재작업성 | 패턴 불량 시 씻어내고 다시 도포 가능 | 동일 (웨이퍼 폐기 방지) | 원자재 손실 최소화 |
| 공정 마진 | 좁음 (조건 까다로움) | 넓음 (안정적 양산) | 수율(Yield) 향상 |
| 단가 | 낮음 | 매우 높음 | 성능 대비 투자 가치 높음 |
4. 도입 예산 가이드: 광원별 가격대 (Budgeting)
사용하는 노광 장비의 광원(Light Source) 파장에 따라 PR의 종류와 가격이 결정됩니다. EUV용은 합성을 위한 기술 장벽이 매우 높아 초고가에 형성되어 있습니다.
1. g-line / i-line (Legacy)
30만 원 ~ 60만 원 (Gallon)0.5µm 이상의 구형 공정이나 MEMS, 패키징 재배선 공정에 주로 쓰이며, 기술이 성숙하고 공급망이 탄탄하여 대량 사용이 필요한 두꺼운 필름(Thick Film) 공정에서 최고의 경제성을 제공하는 가장 보편적인 표준 소재입니다.
2. KrF / ArF (Mainstream)
150만 원 ~ 500만 원 (Gallon)현재 반도체 산업의 허리를 담당하는 주력 소재로, 3D 낸드의 높은 적층 구조를 만드는 데 필수적이며 특히 ArF 액침(Immersion)용은 물의 굴절률을 이용해 해상도를 극대화하는 10nm급 미세 공정의 고부가가치 제품군입니다.
3. EUV (Cutting Edge)
1,000만 원 이상 (Bottle)7나노 이하 초미세 로직 및 최신 D램 공정의 패터닝 한계를 돌파하기 위한 유일한 대안으로, 진공 환경 반응성과 금속 불순물 관리가 극도로 까다로워 대량 생산보다는 소량(Bottle) 단위로 거래되는 최고가 라인업입니다.
5. Industry 4.0: 스마트 도포 시스템
트랙(Track) 장비와 연동하여 PR의 점도와 온도를 실시간 제어하고, 웨이퍼 표면에 필요한 만큼만 정밀하게 뿌려 낭비를 줄입니다.
- 자동 점도 조절: 온도 변화에 따른 PR 점도 변화를 센서가 감지하고, 펌프 압력을 조절하여 항상 일정한 두께로 코팅되도록 제어합니다.
- 필터 모니터링: PR 공급 라인의 필터 차압을 실시간 감시하여, 파티클이 유입되기 전에 필터 교체 시기를 작업자에게 알립니다.
- 엣지 비드 제거 (EBR): 코팅 후 웨이퍼 가장자리에 뭉친 불필요한 PR을 시너(Thinner)로 정밀하게 녹여내어 오염을 방지합니다.
6. 취급 및 보관(Storage): 변질을 막아라
PR은 빛과 열에 매우 민감한 화학 물질입니다. 자외선이 차단된 갈색 병에 담아 냉장 보관해야 하며, 사용 전에는 상온 안정화가 필요합니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 보관 환경 | 냉장(5~10°C) 보관 필수, 빛 차단(Yellow Room), 유효기간 준수 |
| 사용 준비 | 사용 24시간 전 상온 방치(자연 승온), 롤러로 병을 굴려 교반(Agitation) |
| 공급 라인 | 기포(Bubble) 제거 확인, 정기적인 배관 플러싱(Flushing) 및 필터 교체 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
코팅 두께 불량, 접착력 문제, 그리고 환경 오염(T-top) 현상에 대한 원인 분석과 해결책입니다.
Q. PR이 웨이퍼에 잘 안 붙고 들뜹니다. (Lifting)
A. 친수성인 웨이퍼 표면과 소수성인 PR의 반발력 때문입니다. 코팅 전 HMDS 가스를 도포해 표면을 소수성으로 개질하면 실록산 결합이 형성되어, 마치 양면테이프처럼 PR을 단단히 잡아주어 현상 중 패턴이 뜨는 것을 획기적으로 방지합니다.
Q. 패턴 윗부분이 T자 모양으로 굵어집니다. (T-topping)
A. 공기 중의 미세한 암모니아 성분이 PR 표면의 산을 중화시켜 발생합니다. 이를 막기 위해 케미컬 필터로 공기를 철저히 정화하고, 노광 후 굽기(PEB)까지의 지연 시간(PED)을 최소화하여 오염 노출을 원천적으로 차단해야 합니다.
Q. 코팅 두께가 들쑥날쑥합니다.
A. 스핀 코팅의 핵심인 원심력과 용매 증발 속도의 균형이 깨진 경우입니다. 배기 압력 변화로 기류가 불안정하거나 펌프의 석백(Suck-back) 기능 불량, 혹은 웨이퍼 척의 미세한 온도 편차를 정밀 점검하여 균일도를 확보해야 합니다.
8. 산업별 성공 도입 사례 (Case Study)
7나노 로직 공정, 3D 낸드 적층, 첨단 패키징 분야에서 특화된 PR 소재를 활용하여 어떻게 기술적 난제를 극복했는지 확인해 보십시오.
3nm 이하의 초미세 패턴을 구현하기 위해, EUV 광흡수율이 높은 주석(Sn) 기반 무기물 포토레지스트를 도입하여 패턴 선명도를 개선하고 확률적 결함을 줄여 모바일 AP 양산 수율을 확보했습니다.
수백 층에 달하는 3D 낸드의 깊은 구멍을 뚫는 식각 공정을 견디기 위해, 두껍게 코팅되면서도 투과율이 좋은 KrF용 후막 포토레지스트를 적용하여 식각 내성을 강화하고 테라비트급 메모리 구조의 균일성을 높였습니다.
반도체 칩과 기판을 연결하는 미세 범프를 형성하기 위해, 수직 형상 구현이 뛰어나고 도금액에 강한 음성(Negative) 포토레지스트를 도입하여 미세 피치 범프를 결함 없이 형성하고 패키징 신뢰성을 향상시켰습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
코팅 불량은 육안이나 현미경으로 관찰됩니다. 줄무늬, 혜성 자국 등 대표적인 불량 유형과 설비적 원인입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| Striation (방사형 줄무늬) | 용매 증발 속도 불균일, 배기 과다 | 배기압 조절, 회전 가속도(Ramp-up) 변경 |
| Comet (혜성 꼬리 자국) | PR 내부에 큰 입자(Particle) 존재 | PR 필터 교체, 노즐 팁 세정 및 떡짐 제거 |
| Un-developed (미현상) | 노광 에너지 부족, PEB 온도 낮음 | Dose 상향 조정, 핫플레이트 온도 캘리브레이션 |
