테스트 핸들러(Test Handler) 완벽 가이드: 품질 검증의 최종 관문
Test Handler
테스트 핸들러:
반도체의 합격을 판정하다
패키징 완료된 칩을 테스터(Tester)에 이송하고, 온도 스트레스를 인가하여
최종 양품과 불량을 분류(Binning)하는 후공정의 핵심 자동화 설비.
1. 테스트 핸들러(Test Handler)란? (Deep Dive)
테스트 핸들러는 패키징이 완료된 반도체 칩을 고객 트레이(JEDEC Tray)에서 집어 올려, 정해진 온도 조건(-55°C ~ 155°C)을 형성한 챔버(Chamber) 내에서 예열(Soaking)시킨 후, 테스터(Tester)와 연결된 테스트 소켓에 꽂아 전기적 특성 검사를 수행하도록 돕는 자동화 장비입니다. 검사가 끝나면 테스터로부터 받은 양품(Pass)/불량(Fail) 신호에 따라 칩을 등급별로 분류(Binning)하여 다시 트레이에 담습니다.

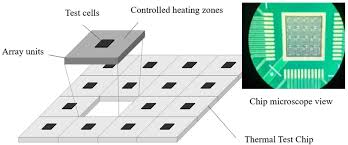

2026년형 핸들러의 핵심 트렌드는 'ATC (Active Thermal Control)' 기술과 '초고속 병렬 처리(High Parallelism)'입니다. 최근 HBM이나 AI 가속기 같은 고성능 칩은 테스트 도중 스스로 엄청난 열(Self-heating)을 발생시키는데, 이를 방치하면 열폭주로 칩이 타버리거나 수율이 떨어집니다. 따라서 칩 표면 온도를 실시간 감지하여 1초 이내에 냉각과 가열을 반복하는 ATC 기술이 필수적입니다. 또한, 메모리 반도체의 경우 생산성을 위해 한 번에 1,024개 이상의 칩을 동시에 검사하는 대면적 처리 기술이 적용되고 있습니다.
품질 검증의 3대 핵심 가치
1. 온도 제어 (Thermal Accuracy)
극한 환경에서도 칩이 정상 작동하는지 확인하기 위해 목표 온도(Target Temp)를 ±1°C 이내로 정밀하게 유지해야 합니다. 액체 질소(LN2)나 칠러를 이용한 급속 냉각 기술이 사용됩니다.
2. 접촉 안정성 (Contact Stability)
로봇 팔이 칩을 소켓에 누를 때(Contact), 수백 개의 핀이 동시에 완벽하게 닿아야 합니다. 미세한 위치 오차는 가짜 불량(Yield Loss)을 유발하므로 정밀한 압력 제어가 필요합니다.
3. 잼 처리 (Anti-Jamming)
시간당 수천 개의 칩을 처리하다 보면 칩이 걸리거나(Jam) 떨어지는 사고가 발생할 수 있습니다. 센서를 통해 잼을 즉시 감지하고 자동으로 복구하는 기능이 가동률(OEE)을 결정합니다.
2. 기술 심층 분석: 구동 방식의 차이
칩을 옮기는 방식에 따라 수평형(Pick-and-Place)과 수직형(Gravity) 등으로 나뉩니다. 칩의 종류와 패키지 형태에 따라 장비의 구조가 완전히 달라집니다.
1. 픽앤플레이스 (Pick & Place)
로봇 팔이 진공으로 칩을 흡착하여 수평으로 이동합니다. BGA, CSP 등 가볍고 얇은 패키지에 적합하며, 한 번에 많은 칩을 처리하는 병렬 테스트(Para)에 유리합니다.
2. 그래비티 (Gravity)
칩의 자중(무게)을 이용해 레일을 따라 위에서 아래로 흘러내리게 합니다. 구조가 단순하고 속도가 빠르지만, 충격에 강한 DIP, SOIC 등 레거시 패키지에 주로 쓰입니다.
3. 터렛 (Turret)
원형 테이블이 회전하며 고속으로 칩을 검사합니다. 저항, 커패시터, 소형 트랜지스터 등 크기가 매우 작고 테스트 시간이 짧은 부품 처리에 특화되어 있습니다.
| 구분 | Pick & Place | Gravity | Turret |
|---|---|---|---|
| 이송 방식 | 진공 흡착 (Suction) | 자연 낙하 (Slide) | 회전 (Rotary) |
| 병렬 처리 (Para) | X256 ~ X1024 (높음) | X8 ~ X32 (낮음) | 개별 고속 처리 |
| 적용 패키지 | BGA, LGA, CSP, QFN | DIP, SOP, TO-220 | WLCSP, 0201 Chip |
| 물리적 충격 | 거의 없음 (안전) | 있음 (충돌) | 있음 (원심력) |
3. ROI 분석: UPH와 수율의 함수
핸들러의 성능은 UPH(시간당 생산량)와 잼(Jam) 발생률로 평가됩니다. 멈추지 않고 빠르게 분류하는 것이 투자 회수의 지름길입니다.
| 비교 항목 | 구형 핸들러 | 최신 고속 핸들러 | 개선 효과 (Benefit) |
|---|---|---|---|
| UPH (속도) | 5,000 ea/hr | 30,000 ea/hr 이상 | 동일 시간 생산량 6배 |
| Jam Rate (멈춤) | 1/1,000 (빈번함) | 1/10,000 (희박함) | 가동률(OEE) 95% 달성 |
| 온도 안정화 | ±3°C (편차 큼) | ±0.5°C (정밀) | 테스트 신뢰성 확보 |
4. 도입 예산 가이드: 용도별 적정 솔루션 (Budgeting)
메모리용인지 비메모리(Logic)용인지에 따라 가격 차이가 큽니다. 특히 ATC 기능이나 초고온/초저온 옵션은 고가입니다.
1. 메모리용 핸들러 (High Para)
5억 원 ~ 10억 원사양: 512~1024 Para. 동시에 수많은 칩을 찍어야 하므로 챔버 크기가 크고, 대형 Hi-Fix 보드를 다루기 위한 기구적 강성이 요구됩니다.
2. 로직/SoC용 핸들러 (ATC)
8억 원 ~ 15억 원사양: 16~32 Para, ATC 기능. 개별 칩의 발열을 제어하는 액티브 쿨링 유닛이 각 픽커(Picker)마다 장착되어 있어 가격이 높습니다.
3. 레거시/그래비티 핸들러
1억 원 ~ 3억 원사양: 8~16 Para, 상온/고온. 구조가 단순하고 유지보수가 쉬워, 아날로그 반도체나 파워 소자 테스트 라인에서 널리 쓰입니다.
5. Industry 4.0: 스마트 핸들링
센서와 비전 시스템을 통해 칩의 정렬 상태를 스스로 보정하고, 잼이 발생할 위치를 미리 예측하여 예방 정비를 유도합니다.
- 소켓 맵핑 (Socket Map): 특정 소켓에서만 불량이 계속 나오면, 칩 문제가 아니라 소켓 접촉 불량임을 감지하고 해당 소켓을 자동 비활성화(Disable)합니다.
- 비전 얼라인 (Vision Align): 칩을 집어 올린 후 하부 카메라로 핀이나 볼의 위치를 검사하여, 소켓에 넣기 전에 정렬을 미세 조정합니다.
- 자동 교체 키트 (Auto Change Kit): 패키지 크기가 바뀔 때마다 사람 손으로 교체하던 부품(Change Kit)을 로봇이 자동으로 교체하여 셋업 시간을 단축합니다.
6. 엔지니어를 위한 예방 정비(PM) 체크리스트
핸들러는 움직이는 부품이 많아 마모가 빠릅니다. 진공 흡착 패드와 소켓 컨택 핑거의 청결 상태가 수율을 좌우합니다.
| 점검 주기 | 핵심 점검 항목 (Check Point) |
|---|---|
| 매일 (Daily) | 진공 압력 확인, 흡착 패드(Suction Cup) 청소, 테스트 소켓 이물질 제거 |
| 주간 (Weekly) | LN2 및 공압 라인 누설 점검, 픽커 높이(Z-height) 오차 확인 및 보정 |
| 월간 (Monthly) | 챔버 도어 씰링 상태, 구동 축 구리스 도포, 센서 감도 재설정 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
현장에서 가장 골치 아픈 잼(Jam) 해결, 온도 안정화, 그리고 접촉 불량(Contact Fail)에 대한 실질적인 대처법입니다.
Q. 칩이 자꾸 떨어지거나 걸립니다. (Jamming)
A. 진공 패드가 마모되었거나 이물질이 묻어 흡착력이 떨어진 경우가 많습니다. 패드를 알코올로 닦거나 교체하고, 진공 라인에 리크(Leak)가 없는지 확인하십시오.
Q. 저온(-40°C) 테스트 시 성에가 낍니다.
A. 챔버의 밀폐가 완벽하지 않아 외부 습기가 유입된 것입니다. 도어 가스켓을 점검하고, 건조 공기(Dry Air) 퍼지 양을 늘려 챔버 내부를 양압 상태로 유지해야 합니다.
Q. 특정 소켓에서만 수율이 낮습니다.
A. 해당 소켓의 포고 핀(Pogo Pin)이 휘었거나 오염되었을 확률이 높습니다. 핀을 세척하거나 소켓을 교체하고, 픽커가 정확히 센터를 누르고 있는지 얼라인을 확인하세요.
8. 산업별 성공 도입 사례 (Case Study)
메모리 양산 라인, AI 프로세서 팹, 전장용 반도체 공장에서 핸들러 기술이 어떻게 생산성을 혁신했는지 확인해 보십시오.
DRAM 생산량을 늘리기 위해 한 번에 1,024개의 칩을 테스트하는 초대형 핸들러를 도입, 공간 효율을 2배 높이고 단위당 테스트 비용을 40% 절감했습니다.
테스트 중 100°C 넘게 치솟는 고성능 NPU 칩의 발열을 잡기 위해 ATC 핸들러를 적용, 열로 인한 칩 손상을 막고 안정적인 테스트 수율을 확보했습니다.
다양한 크기의 패키지를 처리해야 하는 환경에 맞춰, 별도의 공구 없이 5분 만에 모델 변경이 가능한 퀵 체인지(Quick Change) 시스템을 구축했습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
핸들러의 멈춤은 전체 라인의 병목이 됩니다. 진공 에러, 온도 알람, 빈 분류 오류 등 주요 장애 요인별 대응 매뉴얼입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| Vacuum Error (흡착 실패) | 패드 마모, 진공 펌프 압력 저하 | 패드 교체, 필터 청소, 에어 라인 점검 |
| Temp Alarm (온도 이탈) | LN2 공급 부족, 히터 단선 | LN2 탱크 교체, 히터 저항 측정 및 교체 |
| Bin Sorting Fail (분류 오류) | 통신 지연, 셔틀 모터 위치 오차 | 테스터 통신 케이블 점검, 모터 원점 복귀 |
