웨이퍼(Wafer) 완벽 가이드: 혁신의 캔버스
Semiconductor Wafers
웨이퍼 (Si, SiC, GaN):
혁신을 그리는 캔버스
전통적인 실리콘(Si)부터 차세대 전력 반도체용 SiC, GaN까지.
밴드갭(Bandgap) 에너지와 전자 이동도의 차이가 디바이스의 성능을 결정합니다.
1. 웨이퍼(Wafer) 소재별 특성 (Deep Dive)
웨이퍼는 반도체 집적회로(IC)를 만들기 위한 토대가 되는 얇은 원판입니다. 가장 널리 쓰이는 실리콘(Si)은 가격이 저렴하고 대구경화(12인치)가 쉬워 메모리나 로직 반도체의 표준이 되었지만, 전압이 높아지거나 온도가 올라가면 반도체 성질을 잃어버리는 물리적 한계가 있습니다. 이에 전기차(EV), 5G 통신, 급속 충전기 등 고전력·고주파 분야를 중심으로 'WBG (Wide Bandgap, 넓은 띠틈)' 소재인 SiC와 GaN이 급부상하고 있습니다.
탄화규소(SiC)는 실리콘 대비 밴드갭이 3배 넓고 절연 파괴 전계가 10배 높아, 600V 이상의 고전압을 견디는 전기차 인버터에 최적입니다. 질화갈륨(GaN)은 전자 이동도(Mobility)가 매우 빨라 스위칭 속도가 중요한 RF 통신 칩이나 소형 어댑터에 사용됩니다. 2026년 현재, 이들 WBG 웨이퍼는 6인치를 넘어 8인치 양산 기술이 안정화 단계에 접어들며 가격 경쟁력을 확보하고 있습니다.
소재 혁신의 3대 핵심 지표
1. 밴드갭 (Bandgap Energy)
전자가 원자 결합을 끊고 전류가 되기 위해 필요한 에너지입니다. Si(1.1eV)보다 SiC(3.2eV), GaN(3.4eV)이 높아 고온에서도 누설 전류 없이 안정적으로 동작합니다.
2. 절연 파괴 전계 (Breakdown Field)
소자가 견딜 수 있는 최대 전압 한계입니다. WBG 소재는 더 얇은 두께로도 높은 전압을 버틸 수 있어, 칩 크기를 줄이고 저항(Rds-on)을 획기적으로 낮춥니다.
3. 열 전도율 (Thermal Conductivity)
발생한 열을 밖으로 배출하는 능력입니다. SiC는 실리콘보다 3배 더 열을 잘 식혀주어, 냉각 장치를 축소하고 시스템 전체 경량화를 가능하게 합니다.
2. 기술 심층 분석: 제조 공정의 차이
실리콘은 액체에서 뽑아 올리는 초크랄스키(CZ) 법으로 만들지만, SiC와 GaN은 기체 상태에서 결정을 키우는 에피택시(Epitaxy) 기술이 핵심입니다.
1. 실리콘 (Si) - Bulk Growth
고순도 다결정 실리콘을 녹인 용융액에서 단결정 잉곳(Ingot)을 회전시키며 뽑아 올립니다. 가장 성숙한 기술로 결함 제어가 완벽에 가깝습니다.
2. 탄화규소 (SiC) - Sublimation
2,000°C 이상의 고온에서 가루(Powder)를 승화시켜 결정을 성장시킵니다. 성장 속도가 매우 느리고 결정 결함(Dislocation) 제어가 까다롭습니다.
3. 질화갈륨 (GaN) - Hetero Epitaxy
GaN 잉곳은 만들기 어려워, 주로 실리콘(GaN-on-Si)이나 사파이어(GaN-on-Sapphire) 기판 위에 가스를 반응시켜 얇은 막(Epi)을 성장시킵니다.
| 구분 | Silicon (Si) | Silicon Carbide (SiC) | Gallium Nitride (GaN) |
|---|---|---|---|
| 밴드갭 (eV) | 1.12 (좁음) | 3.26 (넓음) | 3.40 (가장 넓음) |
| 주요 용도 | 메모리, CPU, 일반 IC | 전기차, 태양광 인버터 | 5G 통신, 초소형 충전기 |
| 웨이퍼 크기 | 12인치 (300mm) | 6~8인치 (150~200mm) | 6~8인치 (on Si) |
| 가격 | 저렴함 | 매우 비쌈 | 비쌈 |
3. ROI 분석: 시스템 레벨의 비용 절감
웨이퍼 자체는 비싸지만, 전력 효율을 높여 배터리를 아끼고 냉각 부품을 줄임으로써 전체 시스템 비용(BOM Cost)을 낮출 수 있습니다.
| 비교 항목 | Si 기반 시스템 | WBG (SiC/GaN) 시스템 | 개선 효과 (Benefit) |
|---|---|---|---|
| 전력 손실 | 스위칭 손실 큼 | 손실 80% 감소 | 에너지 효율 극대화 |
| 냉각 시스템 | 대형 수냉식 필요 | 소형 공랭식 가능 | 부피 및 무게 40% 감소 |
| 주변 부품 | 많은 수동 소자 필요 | 고주파 구동으로 간소화 | 전체 시스템 비용 절감 |
4. 도입 예산 가이드: 소재별 가격 동향 (Budgeting)
SiC와 GaN은 수율 향상과 대구경화로 가격이 매년 하락하고 있습니다. 어플리케이션에 맞는 최적의 소재를 선택해야 합니다.
1. Si 웨이퍼 (Standard)
100 ~ 200 달러 (12인치)특징: 압도적인 가격 경쟁력과 대량 생산 인프라. 초미세 공정이 필요한 로직 반도체와 대용량 메모리는 여전히 실리콘이 지배합니다.
2. SiC 웨이퍼 (Premium)
800 ~ 1,200 달러 (6인치)특징: 실리콘 대비 5~10배 비싸지만, 전기차의 주행 거리를 늘리는 핵심 부품이므로 완성차 업계의 수요가 폭발적입니다.
3. GaN-on-Si 웨이퍼 (Hybrid)
300 ~ 600 달러 (8인치)특징: 저렴한 실리콘 기판 위에 GaN을 성장시켜 가격 경쟁력을 확보했습니다. 소비자용 충전기나 가전제품 전원부에 빠르게 확산 중입니다.
5. Industry 4.0: 웨이퍼 추적 관리

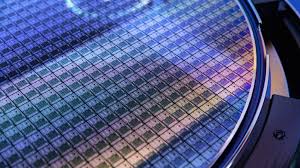

웨이퍼 뒷면에 레이저로 각인된 ID(OCR/QR)를 판독하여, 팹(Fab) 내의 모든 이동 경로와 공정 이력을 추적합니다.
- 싱글 웨이퍼 트래킹: 카세트(Lot) 단위가 아닌 낱장 단위로 데이터를 관리하여, 공정 산포의 원인을 정밀하게 분석합니다.
- 결함 맵핑 (Defect Map): 광학 검사 장비로 스캔한 파티클 위치 정보를 후속 공정 장비에 전달하여 불량 칩 생산을 방지합니다.
- 자동 이송 (AMHS): 천장의 OHT(Overhead Hoist Transport) 로봇이 웨이퍼 카세트를 각 공정 장비로 진동 없이 자동으로 배달합니다.
6. 취급 주의(Handling): 깨짐 없는 관리가 생명
웨이퍼는 유리처럼 매우 얇고 깨지기 쉽습니다. 특히 SiC는 경도가 높아 칩핑(Chipping)이 잘 발생하므로 전용 이송 로봇과 척(Chuck) 관리가 필요합니다.
| 관리 포인트 | 핵심 점검 항목 (Check Point) |
|---|---|
| 이송 로봇 | 엔드 이펙터(End Effector) 진공 압력 및 패드 오염 확인, 부드러운 가감속 설정 |
| 보관 환경 | 습도 40% 이하 유지(자연 산화 방지), 질소 퍼지(N2 Purge) 캐비닛 사용 |
| 작업자 | 반드시 진공 핀셋(Vacuum Tweezer) 사용, 웨이퍼 가장자리 파지 금지 |
7. 실무 FAQ: 현장 엔지니어의 핵심 질문
웨이퍼 크기 변경 이슈, 도펀트(Dopant) 종류, 그리고 깨진 웨이퍼 처리법에 대한 실무적인 가이드입니다.
Q. SiC 웨이퍼는 왜 투명한가요?
A. 밴드갭이 넓어 가시광선을 흡수하지 않고 통과시키기 때문입니다. 반면 실리콘은 밴드갭이 좁아 가시광선을 흡수하므로 불투명한 회색 금속 광택을 띱니다.
Q. P형과 N형 웨이퍼는 어떻게 구분하나요?
A. 붕소(Boron)를 넣으면 P형, 인(Phosphorus)을 넣으면 N형입니다. 육안으로는 구분이 안 되며, 핫 프로브(Hot Probe) 테스트나 플랫 존(Flat Zone) 위치로 구분합니다.
Q. 웨이퍼가 챔버 안에서 깨졌습니다.
A. 즉시 장비를 멈추고 파편을 100% 제거해야 합니다. 아주 작은 조각이라도 남아있으면 로봇 팔이나 척에 치명적인 손상을 주고 파티클 오염원이 됩니다.
8. 산업별 성공 도입 사례 (Case Study)
전기차, 소비자 가전, 초미세 반도체 등 각 분야에서 최적의 웨이퍼 소재를 적용하여 성능 한계를 돌파한 사례입니다.
전기차의 배터리 효율을 극대화하기 위해, 인버터의 핵심 소자를 기존 실리콘(IGBT)에서 SiC MOSFET으로 전면 교체했습니다. 이를 통해 전력 변환 손실을 70% 줄이고 냉각 시스템 무게를 덜어내어, 배터리 용량 증대 없이도 1회 충전 주행 거리를 10% 이상 늘리는 성과를 거두었습니다.
노트북 어댑터의 크기와 발열을 줄이기 위해, 고속 스위칭이 가능한 GaN-on-Si 전력 반도체를 채택했습니다. 스위칭 주파수를 높여 변압기와 커패시터 부피를 줄임으로써, 기존 대비 크기는 50% 작으면서 출력은 2배 높은 65W급 초소형 급속 충전기를 상용화했습니다.
3나노 이하의 초미세 공정에서 발생하는 결정 결함 문제를 해결하기 위해, 일반 폴리싱 웨이퍼 대신 표면 결함이 거의 없는 에피택셜(Epitaxial) 실리콘 웨이퍼를 도입했습니다. 이를 통해 누설 전류를 차단하고 소자 신뢰성을 확보하여, 차세대 AI 프로세서의 양산 수율을 목표치까지 끌어올렸습니다.
9. 도입 후 트러블 사례와 사전 대책 (Troubleshooting)
웨이퍼 공정 중 발생하는 휨(Warpage)이나 슬립(Slip)은 수율을 떨어뜨립니다. 주요 불량 현상과 대응책입니다.
| 장애 현상 (Symptom) | 원인 분석 (Cause) | 해결 (Solution) |
|---|---|---|
| Warpage (휨 발생) | 박막 증착 스트레스, 열충격 | 저응력(Low Stress) 박막 공정 적용, 열처리 속도(Ramp rate) 조절 |
| Slip Line (결정 미끄러짐) | 고온 공정 중 지지부 응력 집중 | 보트/핀 지지점 최적화, 급격한 온도 변화 지양 |
| Edge Chipping (깨짐) | 이송 로봇 정렬 불량, 물리적 충격 | 로봇 티칭 재설정, 웨이퍼 가장자리(Bevel) 연마 상태 확인 |
